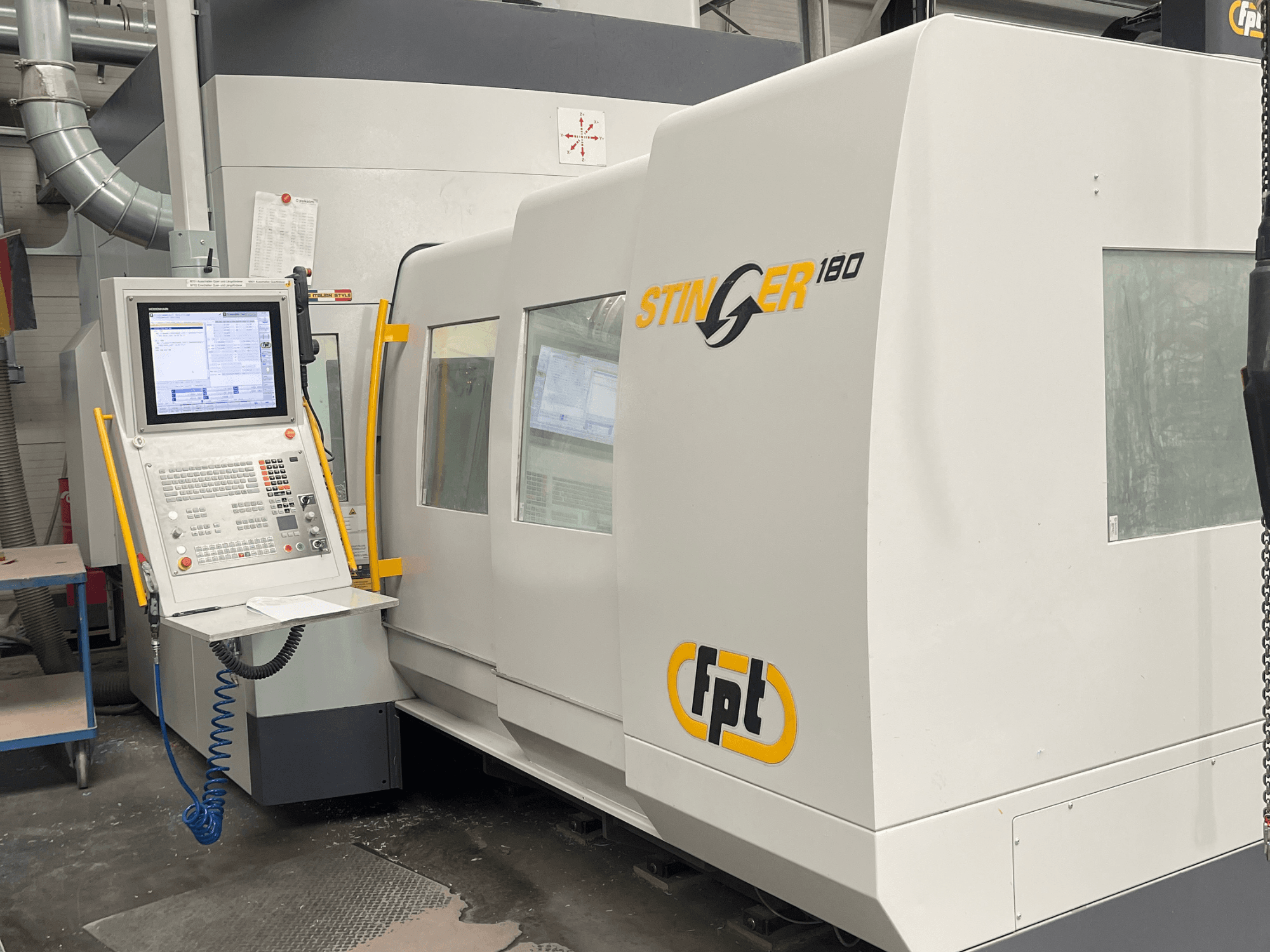

FPT STINGER 180 vertikālā apstrādes centra skats no priekšpuses, kurā redzams vadības panelis un iekārtas funkcijas.

Paldies par apmeklējumu

Šī iekārta nesen tika pārdota. Izpētiet pieejamās līdzīgās iekārtas vai nosūtiet mums pieprasījumu.

Skatīt visas līdzīgās iekārtas

Skatīt līdzīgās iekārtas

FPT STINGER 180

Fotoattēlu galerija

FPT - STINGER 180DE-MIL-FPT-2021-00001

Pārdots

Vai jums ir vēl kādi jautājumi? Sazinies ar mums!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Sazinieties ar Whatsapp

GINDUMAC
Produkti
Darbgaldi
➤ Pārdošanā lietots FPT STINGER 180 | gindumac.com

Rādīt oriģinālvalodā

Šis 3-asu vertikālais apstrādes centrs FPT STINGER 180 ir ražots 2021. gadā. Tam ir iespaidīgs X-asas pārvietojums — 1750 mm, Y-asas pārvietojums — 1400 mm un Z-asas pārvietojums — 800 mm. Mašīna ir aprīkota ar jaudīgu vārpstas apgriezienu skaitu līdz 18 000 apgr./min. un instrumentu mainītāju, kurā var ievietot 60 instrumentus. Ja jūs meklējat augstas kvalitātes apstrādes iespējas, apsveriet iespēju iegādāties mūsu piedāvāto FPT STINGER 180 mašīnu. Sazinieties ar mums, lai uzzinātu vairāk.

Pārskats

zīmols: FPT
gads: 2021
MODELIS: STINGER 180
pielietojuma veids: Frezavimas
Atrašanās vieta: Vācija
iekārtas veids: Vertikālais apstrādes centrs
vadības bloka zīmols: HEIDENHAIN

Tehniskā informācija - FPT STINGER 180

Vadības bloks

Vadības marka: HEIDENHAIN
Vadības modelis: TNC 640

Kustība

Asu skaits: 3
X ass pārvietošanās: 1750 mm
Y ass pārvietošanās: 1400 mm
Z ass pārvietošanās: 800 mm

Tehniskās specifikācijas

Vārpstas jauda: 33 kW
Vārpstas ātrums: 18000 RPM

Papildus informācija

- Maks. interpolācijas ass ātrums: 35 m/min

- Uzstādītā jauda: 65 kVA

- Nepieciešamā strāva: 93 A

- Pneimatiskās sistēmas gaisa plūsma: 400 Nl/min

- Pneimatiskās sistēmas darba spiediens: 6 bar

- Rotācijas galda garums: 1200 mm

- Rotācijas galda platums: 1000 mm

- Galda celtspēja: 3000 kg (centrāli un vienmērīgi sadalīta)

- Attālums no galda virsmas līdz vertikālās vārpstas priekšējai malai: 105–905 mm

- Maks. horizontālais klīrenss: 1430 mm

- Augstums no grīdas līdz galda virsmai: 800 mm

- Galda T-veida rievas: 9 T-veida rievas (centrālā rieva 18 mm H7, pārējās 18 mm H11, attālums starp tām 100 mm)

- Galda pozicionēšanas izšķirtspēja: 0,0001°

- Galda ātrgaitas rotācijas ātrums: 7200 °/min (20 apgr./min)

- Galda nostiprināšanas griezes moments: 7500 Nm

- Galda pozicionēšanas precizitāte P: 8 sek.

- Galda atkārtojamības precizitāte Ps: 4 sek.

- CNC vadības bloks: HEIDENHAIN TNC 640 (19" TFT krāsu plakanais ekrāns, 4 GB RAM, 32 GB SSD, interfeisi: 1x RS-232-C, 2x Ethernet, 5x USB)

- Pārnēsājams vadības ritenītis: HEIDENHAIN HR520

- Vārpstas/galvas tips: automātiska universālā galva ar 0,001° indeksēšanu, tiešās piedziņas motors, šķidruma dzesēšana

- Vārpstas konuss: HSK-A63 DIN 69893

- Vārpstas apgriezieni: līdz 18 000 apgr./min.

- Vārpstas jauda (S1/S6): 22 / 33 kW

- Vārpstas griezes moments (S1/S6): 84 / 128 Nm

- Galvas A-ass pagrieziena diapazons: +/- 185°

- Galvas A-ass maksimālais ātrums: 30 apgr./min

- Galvas A-ass fiksēšanas griezes moments: 1400 Nm

- Galvas A-ass maksimālais pieejamais griezes moments: 410 Nm (302 ft lb)

- Galda ass maksimālais pieejamais griezes moments: 2500 Nm (1844 ft lb)

- Instrumentu mainītājs: ķēdes tipa instrumentu mainītājs, 60 instrumenti, VERT pozīcija

- Maksimālais instrumenta garums: 300 / 350 mm

- Maksimālais instrumenta diametrs: 75 mm

- Maksimālais instrumenta svars: 10 kg

- Lāzera zonde: RENISHAW lāzera zondes programmatūras sistēma (maksimālais instrumenta diametrs 180 mm)

- Detaljas mērīšanas zonde: RENISHAW RMP40M radiozonde ar LP2 (garums 100 mm, zondes diametrs 6 mm) un RMI-Q uztvērēju

- Dzesēšanas sistēma: iekšējā (30 bar, 10 l/min) un ārējā (30 bar, 40 l/min) dzesēšanas šķidruma padeve, 800 l tvertnes tilpums, 80/60 mikronu filtri

- Iekšējā gaisa padeve: ātrdarbīgs iekšējais saspiestais gaiss caur vārpstu (līdz 24 000 apgr./min)

- Šķembu konveijers: 2 iebūvēti skrūvju konveijeri ar izvadīšanu pa labi

- Vibrācijas sensors: SRV sadursmes un vibrācijas pārslodzes noteikšanas sensors

*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.

** Standarta piegādes apjoms ietver tikai bāzes mašīnu. Piederumi un perifērijas iekārtas tiek nepārprotami apstiprināti tikai pirkšanas procesa laikā ar saistošām vienošanām.
