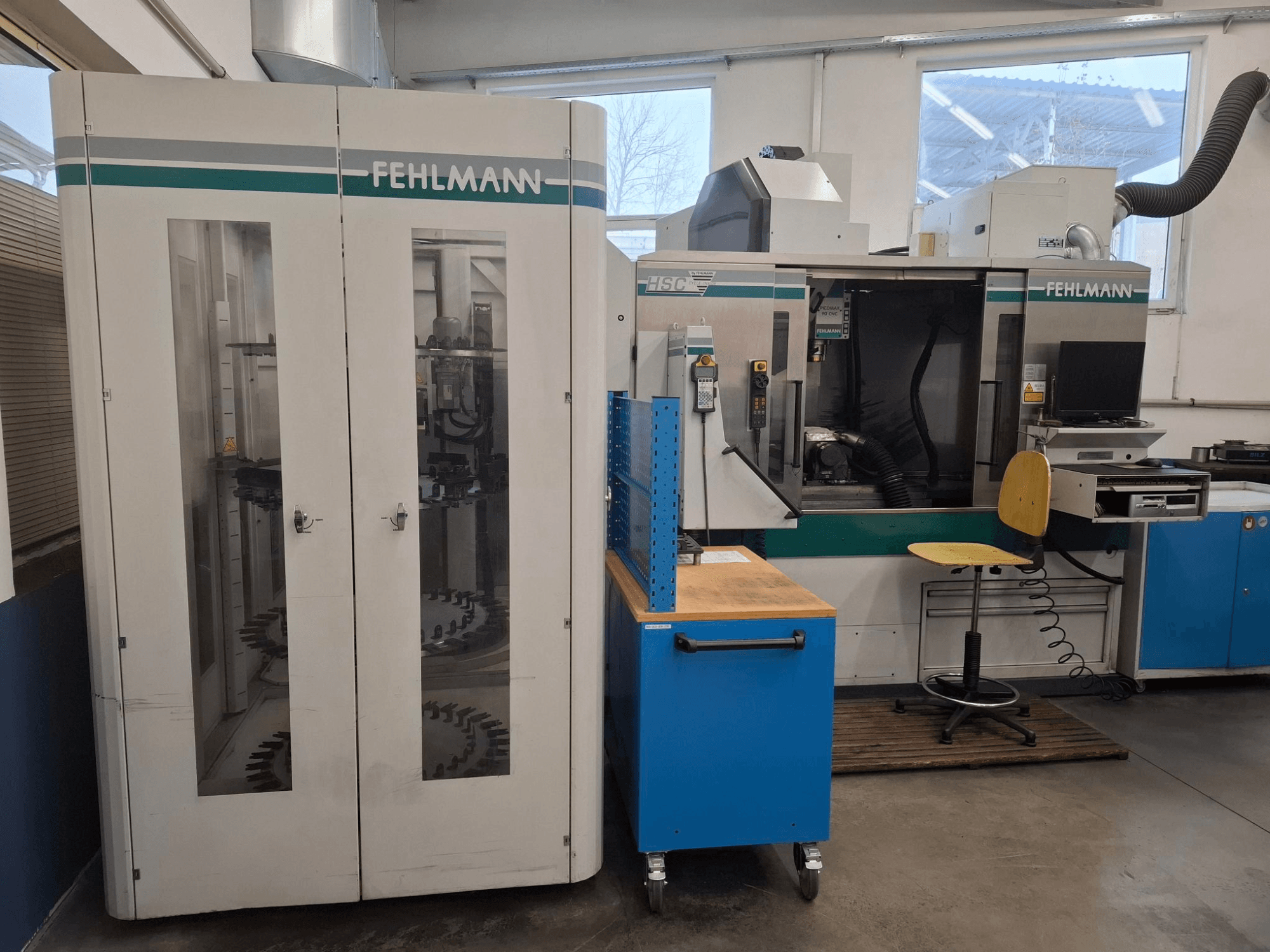

FEHLMANN - PICOMAX 90-HSC + Erowa automationCZ-MIL-FEH-2005-00001

• Galda izmērs: 1260 x 490 mm

Papildu aprīkojums

• ieskaitot EROWA Robot Multi automatizāciju

• 20. pozīcija (preces nr. 3391-176): 1 gab. Nepārtrauktas trajektorijas vadības sistēma Heidenhain iTNC 530M (standarta bāzes versija) 30. pozīcija (preces nr. 3360-181): 1 gab. programmatūras paplašinājums Nr. 1 iTNC 530M (rotācijas galda apstrāde mm/min, kontūru programmēšana uz cilindra virsmas, darba plaknes noliekšana, ieskaitot apļveida interpolāciju 3 asīs) 40. pozīcija (preces nr. 3360-182): 1 gab. Programmatūras paplašinājums Nr. 2 iTNC 530M (3D apstrāde: vienmērīga kustība, 3D instrumenta kompensācija, TCPM, 5-asu lineārā interpolācija, splaini, bloka apstrādes laiks 0,5 ms) Pozīcija 50 (preces nr. 3391-211): 1 gab. Standarta nostiprināšanas sistēma 60. pozīcija (preces nr. 3390-220): 1 gab. Stenda virsma 1260x490 ar 9 T-veida rieviņām 12H8, 50 mm attālums 70. pozīcija (preces nr. 3391-240): 1 gab. Instrumentu maiņas sistēma ar 28 magazīna vietām HSK-E50, pozīcija Nr. 80 (preces Nr. 3390-270): 1 gab. Apstrādes zonas sānu apvalks no nerūsējošā metāla loksnes, ar plaši atveramām bīdāmām durvīm priekšā un polikarbonāta stikliem. Iekļautas 2 pretstroboskopiskās lampas. Labās puses durvis ar manuālu vai pēc izvēles automātisku atvēršanu. Pozīcija 90 (preces nr. 3390-272): 1 gab. Labās puses durvis ar logu, slēdzamas Pozīcija 100 (preces nr. 3390-275): 1 gab. Automātiskās apvalka durvis pa kreisi no P90 detaļas iekraušanai. Ietilpst 2 pneimatiskie cilindri, vadules, vadības vārsts un vadības ķēde CNC vadībai. Pozīcija 110 (preces nr. 3390-288): 1 gab. Apstrādes zonas pilnīga norobežošana augšup (32/28 instrumenti), ar slēdzamu nišu iekraušanas celtņa pieslēgšanai. Pozīcija 120 (preces nr. 3360-506): 1 gab. Paplašināta enerģijas taupīšanas funkcija ar elektronisko taimeri. Automātiska mašīnas piedziņas pārslēgšanās gaidstāves režīmā pēc NC programmu pabeigšanas un iekārtas atkārtotas iedarbināšanas. Pozīcija 130 (preces nr. 3360-842): 1 gab. Eļļas miglas nosūces sistēma apstrādes zonai. 140. pozīcija (preces nr. 3390-851): 1 gab. Standarta dzesēšanas šķidruma sistēma 3 bar / 30 l/min ar 2 iegremdējamajiem sūkņiem, skaidu atvilktni, papildu smalko skaidu filtra ieliktni un stieptā sieta filtru. Dzesēšanas šķidruma tvertne ar tilpumu 240 l. Pozīcija 150 (preces nr. 5130-101 Special): 1 gab. Sagatavošana minimālās daudzuma eļļošanas sistēmai. Šļūtenes novadītas caur mašīnas galvu uz vārpstu. Pārslēdzamas ar M-funkcijām. Pozīcija 160 (preces nr. 3363-872): 1 gab. 3D pieskāriena zonde Renishaw MP 40, ieskaitot vārpstas ieliktni HSK E50, pieskāriena zondi Ø 6 mm, bezvadu signāla pārraidi ar infrasarkano staru sistēmu. Paškalibrējoša ar 360° starojumu. Pozīcija 170 (preces nr. 3390-877): 1 gab. Lāzera sistēma NT augstas precizitātes mērījumiem un instrumentu uzraudzībai ar diametru no 0,15 līdz 63 mm. Cikla atbalstīti diametra un garuma mērījumi, kā arī kontūras stabilitātes pārbaude. Ietver CNC instrumentu galda automātisko izlīdzināšanu un pārbaudi. Pozīcija 180 (preces nr. 3360-918): 1 gab. FEHLMANN HSC iestatījumi (cikls 327) digitālo asu piedziņu dinamiskai optimizācijai. Pozīcija 190 (preces nr. 4875-114): 1 gab. Automātiska CNC indeksēšanas un pagriešanas vienība ATS 160 CNC-SDKD--ITSPC digitālajā izpildījumā ar Erowa ātrsaspiežamo patronu ITS Power Chuck. Centra augstums: 160 mm. Pagriešanas diapazons: no +18° līdz -5°. Maks. detaļas diametrs: 300 mm. Maks. detaļas svars: 50 kg. Pagriešanas ass fiksēšanas griezes moments: 1000 Nm. Indeksēšanas ass fiksēšanas griezes moments: 600 Nm. Svars: 110 kg. Pozīcija 200 (preces nr. 3390-714): 1 gab. Stenda sagatavošana CNC indeksēšanas/pagriešanas vienības ATS 160 CNC-D uzstādīšanai uz Fehlmann Picomax 90 CNC. Pozīcija 210 (preces nr. 4875-787): 1 gab. Īss pārbaudes mandrels (60 mm) ierīces nulles punkta pārbaudei. Pozīcija 220 (preces nr. 4875-876): 1 gab. Pacēlums lāzera mērīšanas sistēmai. Pozīcija 230 (preces nr. 4875-950): 1 komplekts stiprinājuma materiāla galdam ar 12 mm T-veida rievām. Detaļu iekraušanas sistēma EROWA Robot Multi (ERM): Pozīcija 240 (preces nr. 5209-010): 1 gab. EROWA Robot Multi detaļu iekraušanas sistēma ar kombinējamiem magazīniem paliktņu tipiem ITS50, Holder 72, ITS148, UPC. Pozīcija 250 (preces nr. 5209-020): 1 gab. Fiksēts satvērēja rokturis RCS I. 260. pozīcija (preces nr. 5208-031): 1 gab. pneimatiskais bloks 1. spīles vadībai uz 1. darbgalda. Pozīcija 270 (preces nr. 5209-040): 1 gab. satvērējs RCS modelim ITS 50. Pozīcija 280 (preces nr. 5209-100): 4 gab. Magazīna plāksne ITS 50, turētājs 72, vertikāla, maks. 6 plāksnes, katrā pa 30 elektrodu turētājiem, ieteicamais maksimālais detaļas izmērs: apm. 100 x 100 x 200. Pozīcija 290 (preces nr. 5201-150): 1 gab. Izlīdzināšanas palete ITS 115. Pozīcija 300 (preces nr. 3390-295): 1 gab. Robota montāžas konstrukcija ar apvalka loksnēm, pilienu savākšanas paplātes apakšdaļu un kabeļu komplektu. Pozīcija 310 (preces nr. 5220-001): 1 gab. FEHLMANN frēzēšanas centra vadības programma (MCM) 5. versija apstrādes centriem ar automātisku detaļu iekraušanu. Ietver datoru ar Windows XP operētājsistēmu. Pozīcija 320 (preces nr. 5220-803): 1 gab. MCM vadības pults ar slēdzamu tastatūras atvilktni un turētāju 4 HSK50 instrumentiem. HSC mašīnas piederumu komplekts HSK-E50: Pozīcija 330 (preces nr. 8079-002): 1 gab. kalibrēšanas tapu 12/10 mm. Pozīcija 340 (preces nr. 8520-000): 1 gab. konusa tīrītājs HSK 50. Grafīta putekļu nosūces sistēma: Pozīcija 350 (preces nr. 5002-001): 1 gab. rūpnieciskā putekļu nosūces sistēma grafīta putekļiem, tips 16.2.5, automātiska. Sūknēšanas turbīna 3,1 kW, nominālā gaisa plūsma 1'680 m³/h, skaņas izolācija līdz 75 dBA, 100 l tvertne. Pozīcija 360 (preces nr. 5002-011): 1 gab. 1 sūkšanas punkts labajā pusē, cauruļvads 100 mm. Pozīcija 370 (preces nr. 5002-090 Special): 1 gab. Sūkšanas punkts apstrādes telpas manuālai tīrīšanai. Pozīcija 380 (preces nr. 3390-565): 1 gab. PICOMAX 90 vadības skapja dzesēšanas bloks.
