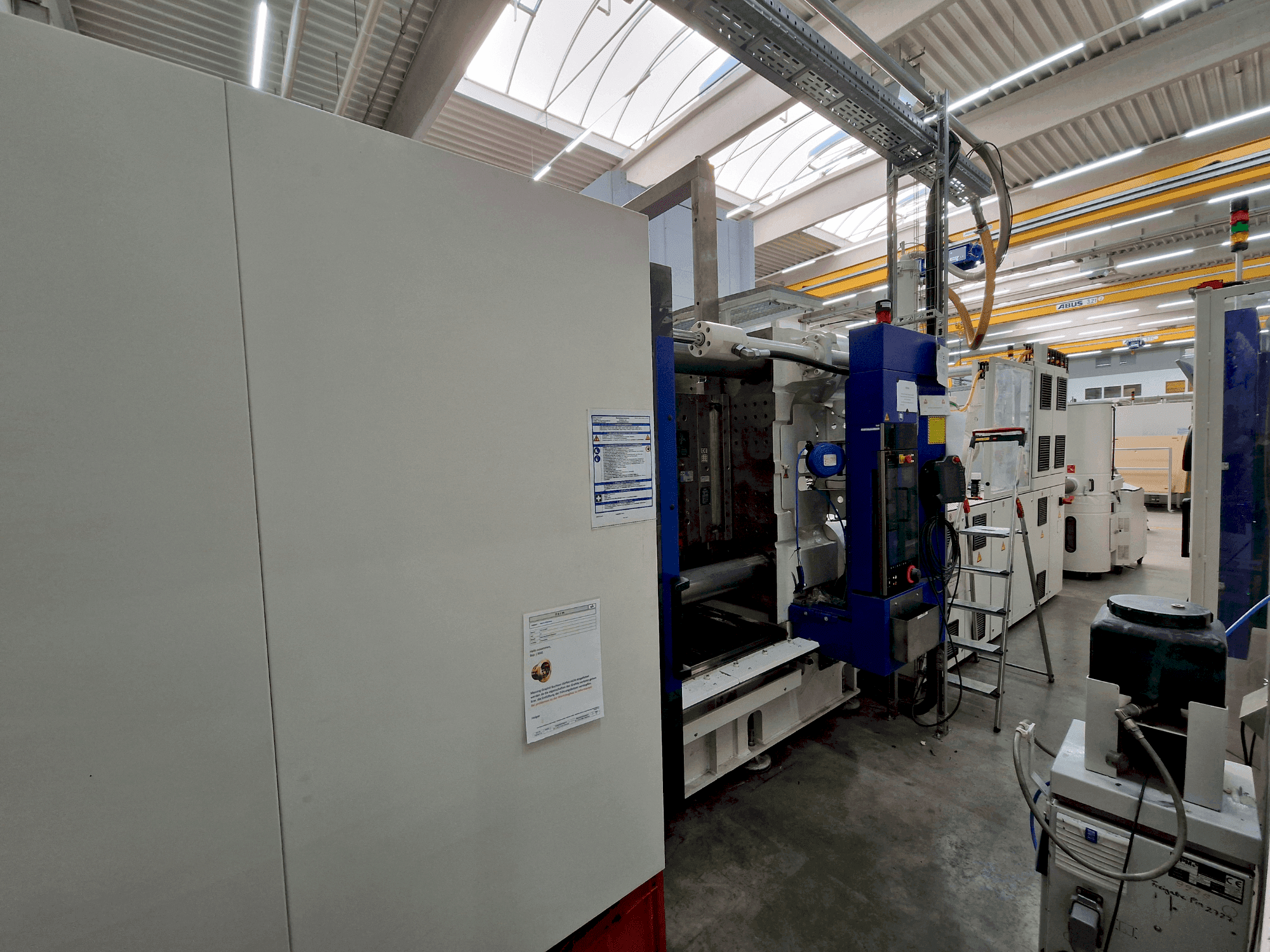

Engel - duo 2400/650DE-INJ-ENG-2019-00004

Papildu aprīkojums

• Eļļas rezervuāra tilpums - iesmidzināšanas bloks: 500 l

• Maksimālā dzesēšanas jauda (32°C ūdens ieplūdes temperatūra): 29,40 kWdzesēšanas jauda (jauda

• Ūdens patēriņš (32°C): 4,80 m3/h

Mašīnas priekšrocības

Mašīnas kvalitatīvās priekšrocības

• Mašīnai ir elektriskie ūdens akumulatori (4 e-flomos ar 8 ķēdēm katrā).

• Inžektori ir aprīkoti ar akumulatoriem, kas nodrošina augstu injekcijas spiedienu līdz 2400 bāriem ar 60 mm skrūvi.

Mašīnas tehniskās priekšrocības

• Maksimālā iesmidzināšanas jauda: 890 cm³

• Skrūves griezes moments: 2000 nm // maksimālais skrūves ātrums ar samazinātu griezes momentu: 275 min-1

• Samazināts griezes moments @ maksimālais skrūves ātrums: 1600 nm

• Atgūšanas ātrums (3 zonu skrūve): 51 g/s // reģenerācijas ātrums (barjerskrūve): 67. 1 g/s

• Iesmidzināšanas ātrums: 353 cm³/s

• Sprauslas gājiens: 950 mm

• Ld attiecība: 24. 0

• Sildīšanas zonas, ieskaitot sprauslu: 8 // sildīšanas jauda: 27. 5 kwel

• Atvēršanas spēks ar spiediena spilventiņu: 510 kn

• Maksimālais attālums starp plātnēm: 1750 mm

Papildu informācija

Izmēri un svars

• Izmešanas teknes platums: 1100 mm

• Spīlēšanas bloka svars: 20,000 kg

• Maksimālais veidnes svars (pārvietojamā plate): 20 000 kg: 7,330 kg

• Maksimālais veidnes svars (stacionāra plate): 330,330 kg: 7,330 kg

• Maksimālais veidnes svars (kopā): 11,000 kg

Cikla dati (Euromap 6)

• Gājiens: 700 mm

• Sausā cikla laiks: 2,9 s

Vadības sistēma: Monocompute CC300

Galvenās funkcijas

• 21,5" Full HD skārienekrāns

• USB saskarne / Ethernet savienojums

• E-move vadības elements

• 3 taustiņkartes lietotāja pieteikšanai

• Grafiskie simboli cikla kontrolei

• Ekrāna valodas: Vācu, angļu, vācu

• Akustiskais kļūdas signāls / signāllampiņa kļūdas parādīšanai

Programmas un uzraudzība

• Power Control: optimizē motora darbību dozēšanas laikā

• Veidņu paralēlisma mērīšana

• IQ Weight Monitor: uzrauga izsmidzinātās vielas svaru un viskozitāti.

• IQ Weight Control: automātiska iesmidzināšanas parametru pielāgošana svārstību laikā

• Kvalitātes uzraudzības saskarne (iesmidzināšanas laiks, dozēšanas laiks, spiediens, cikla laiks)

• Iespējama nepārtraukta izsmidzināšana, ja uzraudzība ir deaktivizēta.

Spriegotājs un plāksnes

• Pastiprinātas iespīlēšanas plāksnes (FAP un BAP +50 mm katra)

• Samazināts min./maks. instrumentu augstums un attālums starp paneļiem (-100 mm pastiprinājuma dēļ)

• FAP: mazākais iespējamais plātnes atvērums, līdz minimumam samazināta sfēriskā kalota.

• BAP: bez ežektora atvēruma

• Papildu vītnes saskaņā ar EUROMAP VOL1

• Centrēšanas rievas saskaņā ar rasējumu

• Plākšņu izmetējs - A variants (pielāgots iespīlēšanas modelim)

• Drošības saskarne ežektoram

Hidraulika un serdeņa vilcēji

• Hidrauliskā serdes vilkšana:

  • 1 reizes uz kustīgās plātnes

  • 2 reizes uz fiksētas plātnes

  • 2 reizes uz kustīgās plātnes ar PQ proporcionālo vārstu, tilpuma mērīšanu, spiediena/ātruma regulēšanu.

• Interfeiss starpposma serdes vilkšanas pozīcijai

Veidņu sildīšana un dzesēšana

• Veidņu sildīšana: 16 ķēdes, maks. 40 kW siltuma jauda (Euromap 14)

• Temperatūras monitoringa saskarne (kustīga un nekustīga plātne)

• 4 reizes hidrauliska veidņu sprauslu vadība

• Atsevišķs dzesēšanas ūdens pieslēgums (instruments un mašīna)

• Temperatūras kontroles bloka saskarne: Engel protokols, 20 mA strāvas cilpa

• 4 virzienu plūsmas regulators (0-10 l/min)

• Šļūtenes specifikācija: maks. 90 °C / 4 bāri

• Šļūtenes veidņu dzesēšanai

• 4 temperatūras kontroles shēmas mašīnas aizmugurē

• Skalošanas sprausla ar šļūtenes skavu

• 2× ENGEL e-formo temperatūras kontroles sistēmas (1-15 l/min, 8 kontūri, maks. 120 °C)

• 1 sadalītājs fiksētai plāksnei, 1 - kustīgai plāksnei.

• Papildu e-formo bloks darba pusē (pēc izvēles)

Piedziņa un hidraulika

• ENGEL ecodrive S+V3 (ātruma regulēta servopiedziņa)

• Slēgta spiediena un ātruma vadības sistēma (slēgta cilpa)

• 2× 50 l hidrauliskie akumulatori (smidzināšanas procesam)

• Akumulatora novietojums priekšpusē (saskaņā ar rasējumu)

• Eļļas dzesētājs (standarta tilpums)

• Piegādāts bez eļļas uzpildes (nodošanas ekspluatācijā laikā eļļa satur cinku)

• Klusa, energoefektīva hidraulika ar optimizētu vadību, filtrāciju, eļļas priekšsildīšanu un dzesēšanu.

Iesmidzināšanas bloks

• Bi-metāla cilindrs (uz Fe bāzes), izturīgs pret nodilumu un koroziju, līdz 350 °C temperatūrai.

• Papildu zonas sildīšana uz mucas

• Atbalsta paplāksne (diafragma) skrūvei S8, Ø 60 mm, L/D 24, ģeometrija G1

• UNR9 RGB pretvārsts (pulvermetalurģiskais hroma tērauds)

• Pret koroziju izturīgs atloks

• Speciāla atvērta sprausla, izturīga pret koroziju, atloka vītne V445x3, rādiuss 15 mm, caurums 8 mm

• Sprauslas izvads, piemērots karstās caurules savienojumam

• 230 V cilindra un sprauslas sildīšana

• Keramikas cilindra pārsegi

• Izolētas sildīšanas zonas (nav piemērotas PC, PMMA, PVC u. c.)

Elektriskā sistēma

• Barošanas spriegums: 3 × 400 V + N + PE / 50 Hz

• Schuko kontaktligzdas (230 V), maks. 2 gab.

• 3 fāžu CEE kontaktligzda (10/16 A)

• Bezpotenciālie kontakti: 4 ieejas / 4 izejas (brīvi programmējamas)

Saskarnes (Euromap)

• 13 - serdes vilkšanas gala pozīcijas

• 14 - Apkure

• 63 - Tiešsaistes piekļuve datiem

• 65 - Tvertnes aprēķins

Robots un piederumi

• ENGEL easix robots (KR 60, speciālā versija)

• Robota vadības bloks nav vairākkārt integrēts

• Montāža un testēšana uzņēmumā ENGEL

• Lietošanas instrukcija: drukātā formātā + CD (vācu valodā)

Atbilstība, dizains un papildaprīkojums

• EN 201 atbilstība (mašīnu drošība)

• Krāsas apdare: RAL 9002 (pelēkbalts) un RAL 5002 (ultramarīna zils), īpašs ENGEL dizains.

• E-connect.24 pamatpakete (attālinātā apkope)

• Mašīnas kājas (standarta versija)

• Marķējums vācu valodā

• Visas 4 E-Flomo vienības pilnībā atjaunotas ENGEL.
