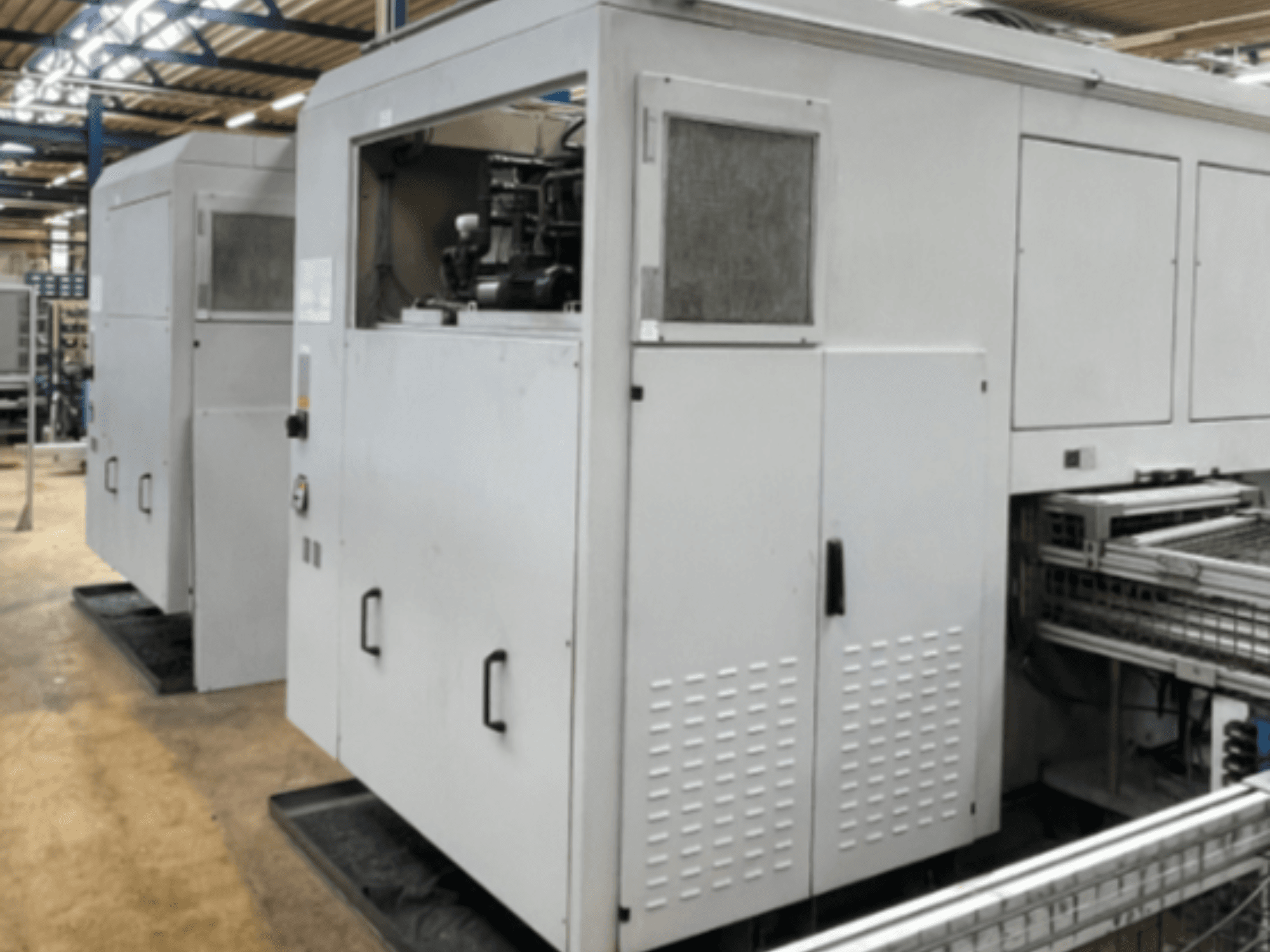

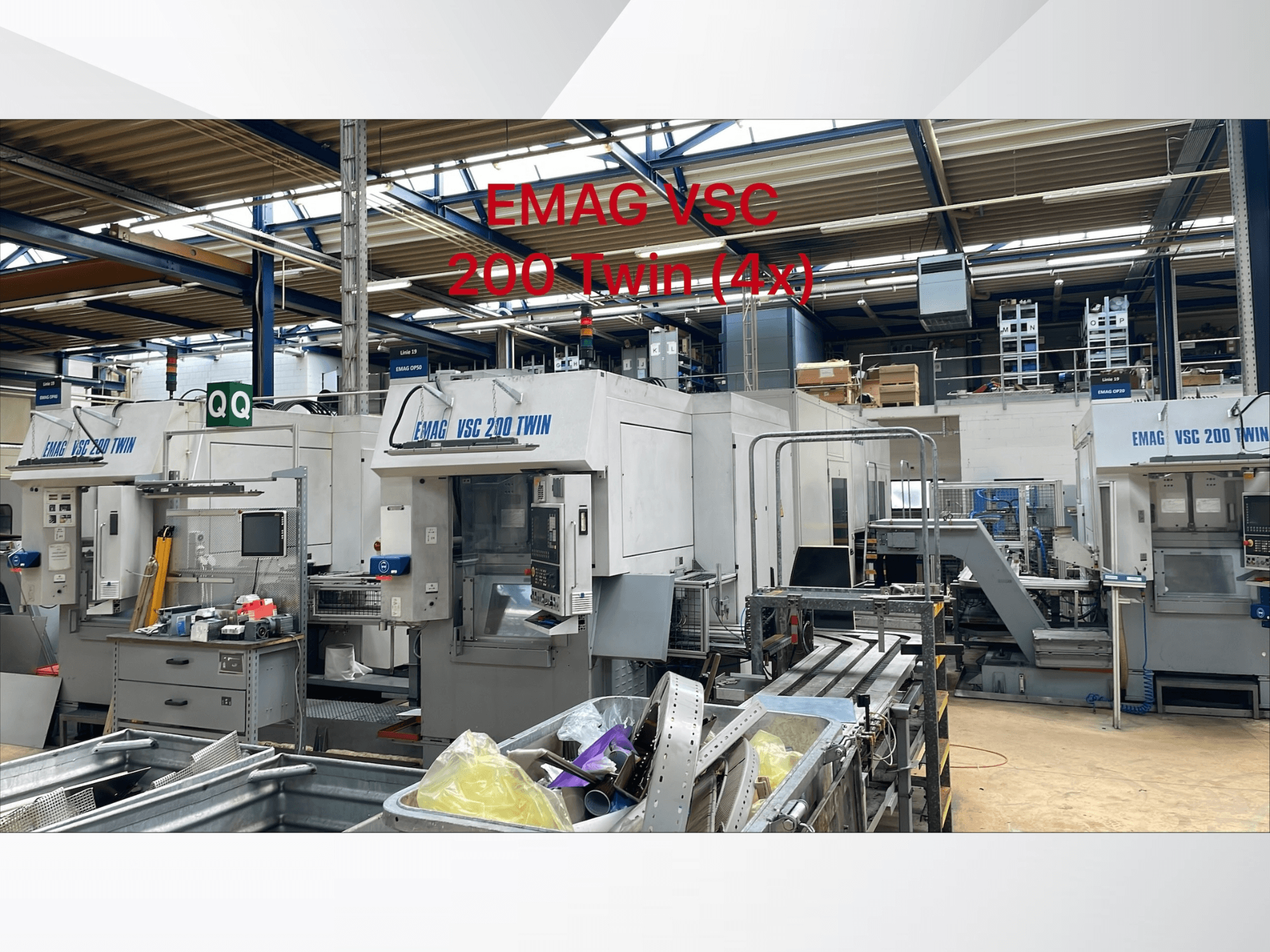

EMAG - VSC 200 TWIN OP 40 CH-TUR-EMA-2005-00001

• Darbības veidi: OP 40

• Mašīnas tips: EMAG VSC 200 TWIN

• Ražošanas veids: mašīna emg: Vidēja un liela sērijveida ražošana

• Vārpstu skaits: 2

• Divu detaļu vienlaicīga apstrāde: Jā

• Neatkarīga X un Z ass piedziņa: Jā

• Neatkarīgas mērīšanas sistēmas: Jā

• Darbarīki ar piedziņu: Jā

• Maksimālais skavas diametrs: 200 / 250 mm

• Šūpoles diametrs: 260 mm

• Maksimālais apstrādājamās detaļas diametrs: 200 mm

• Maksimālais X gājiens: 850 mm

• Z pārvietojums: 200 mm

• Iekraušanas laiks: 2-4 s

• Vārpstas atloks: DIN 55 026 6 izmērs

• Priekšējā vārpstas gultņa diametrs: 100 mm

• Maksimālais vārpstas griešanās ātrums: 6000 apgr./min.

• Galvenās piedziņas tips: Asinhronais motors

• Vārpstas jauda (40 % darba cikls): 39 kW

• Vārpstas jauda (100 % darba cikls): 39 kW: 28 kW

• Griezes moments (40% darba cikls): 460 Nm

• Griezes moments (100% darba cikls): 340 Nm

• Pilna jauda pieejama no: 800 apgr./min

• X ass ātrgaitas pārvietošanās: 45 m/min

• Ātrā virziena Z ass: 30 m/min.

• X/Z padeves spēks: 11 kN

• Lodskrūves diametrs X/Z: 50 / 40 mm

• Turret Type: Disku revolveris

• Instrumentu stacijas: 2 × 8

• Instrumentu turētājs standarta: DIN 69 880

• Instrumentu kāta diametrs: 40 mm

• Griebekļa indeksa laiks: 0,3 s

• Mašīnas gultnes materiāls: Polimērbetona MINERALIT®

• Automātiskā pacelšanas iekraušanas sistēma: Jā

• Automātiska detaļu iekraušana un izkraušana: Jā

• Vertikāla detaļu fiksēšana: Jā

• Darba spriegums: 400 V

• Vadības spriegums līdzstrāvas: 24 V

• Vadības spriegums AC: 230 V

• Frekvence: 50 Hz

• Pieslēgtā slodze: 66 kW

• Drošinātāju aizsardzība: 160 A

• Elektriskais standarts: VDE 0113

• Aptuvenais mašīnas svars: 12 000 kg

• Pieejamās vadības sistēmas: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX.

• Apstrādājamo detaļu apstrāde: Uz transportiera balstīta pacelšanas automatizācija

Tehniskās specifikācijas var nedaudz atšķirties, jo šīs ir pēc pasūtījuma izgatavotas mašīnas!
