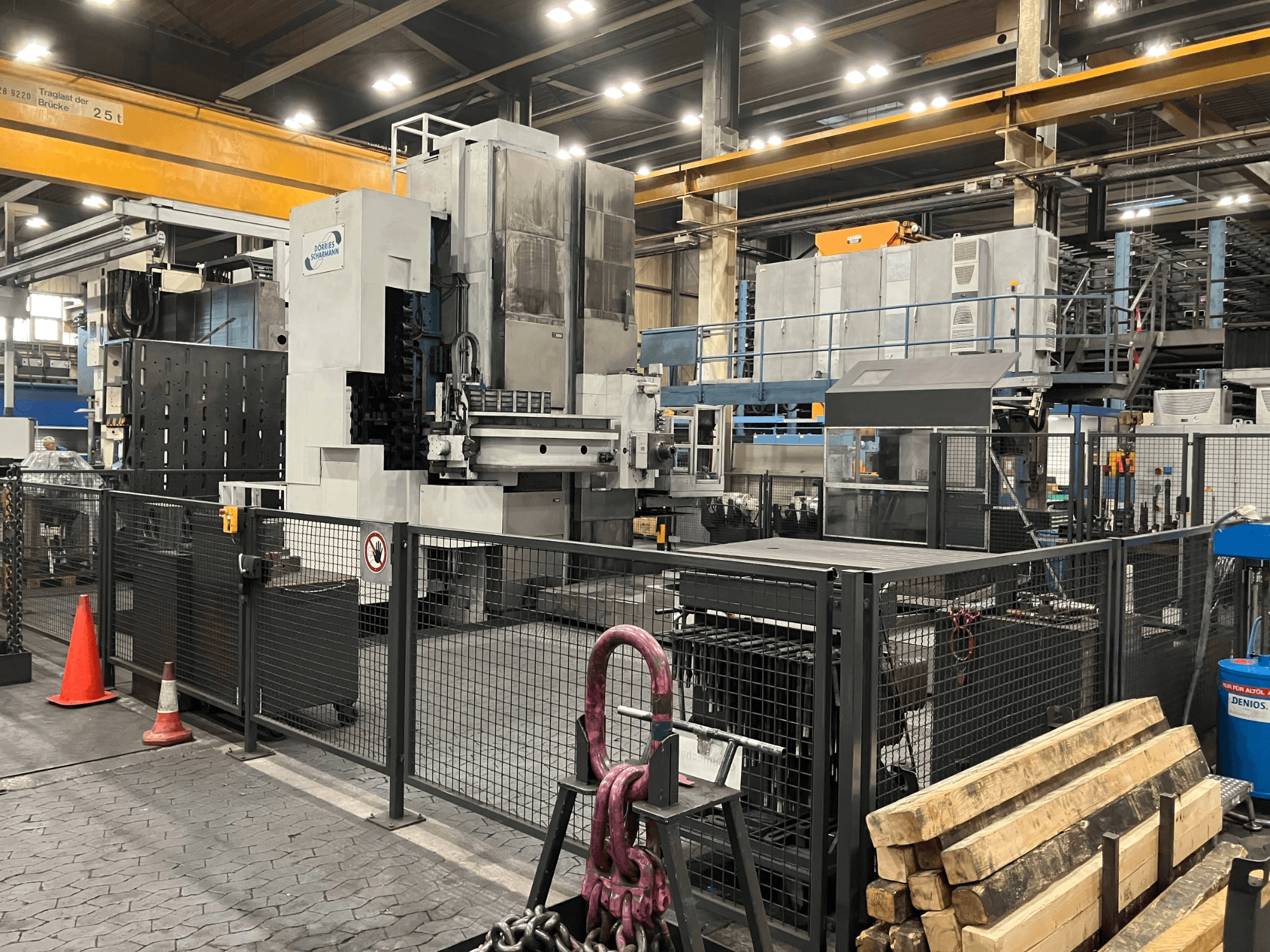

DÖRRIES SCHARMANN - Heavycut 1.2 TDV4 DE-OTH-DOR-1989-00001

Tehniskie parametri

* Vadības sistēma: Heidenhain iTNC 530

* X ass pārvietojums: 2 500 mm

* Y ass pārvietojums: 2 500 mm

* Z ass pārvietojums: 800 mm

* W ass pārvietojums: 700 mm

* V-ass pārvietojums: 1 500 mm

* B-ass: 360°

* Darba vārpstas diametrs: 150 mm

* Instrumentu turētājs: ISO 50 DIN 2079

* Pārnesumu pakāpju skaits: 3

* Galda izmērs: 2 000 × 2 500 mm

* Galda augstums: 1 050 mm

* Galda celtspēja: 25 000 kg

* V-ass pārvietojuma ātrums: 1–10 000 mm/min

* B ass pārvietošanās ātrums: 2,4 apgr./min

* X/Y/Z/W ātrā pārvietošanās: 10 000 mm/min

* X/Y/Z/W virzīšanās ātrums: 1–10 000 mm/min

* Portāla sijas šķērsgriezums: 325 × 325 mm

* Instrumentu magazīna: ķēdes tipa magazīna

* Instrumentu magazīna ietilpība: 40 instrumenti

* Maks. instrumenta diametrs: 340 mm

* Maks. urbšanas stieņa diametrs: 500 mm

* Maks. instrumenta garums: 500 mm

* Maks. instrumenta svars: 40 kg

* Instrumentu magazīna ātrgaitas ātrums: apm. 40 m/min

* Instrumentu magazīnas lēnā pārvietošanās ātrums: apm. 1,2 m/min

* Dzesēšanas sistēma: dzesēšanas šķidrums caur vārpstu

* Dzesēšanas šķidruma sistēma: ārējie dzesēšanas šķidruma sprauslas

* Dzesēšanas šķidruma filtrēšana: papīra lentes filtrs

* Procesu uzraudzība: adaptīvā vadība

* Vadības ritenītis: HR 550 FS

* DNC: Heidenhain DNC

* Slodzes adaptīvā vadība: Jā

* KinematicsOpt: Jā

* Vispārējie programmas iestatījumi: Jā

* HDR un SIK: Jā

Papildu aprīkojums / piederumi

* WFK 100 S

* WFK 50 S

* Frēzēšanas galviņas automātiska piestiprināšana

* Automātiska frēzēšanas galvas nostiprināšana

* Frēzēšanas galvas piedziņa ar vadāmu vārpstu

* Instrumenta dzesēšana ar 4 sprauslām

* Šķembu konveijers

* Griezes momenta uzraudzība

* Pozīcijas indikatori

Pārbūve / modernizācija 2013. gadā

* CNC vadības sistēma: Heidenhain iTNC 530

* 19" TFT krāsu plakanais displejs BF 760

* TE 745 TouchPad ar integrētu mašīnas vadības paneli

* HR 550 FS elektroniskais vadības ritenītis ar sietu un savienojuma elementiem

* HDR un SIK

* Vispārējie programmas iestatījumi

* KinematicsOpt

* Slodzes adaptīvā vadība

* Heidenhain DNC
