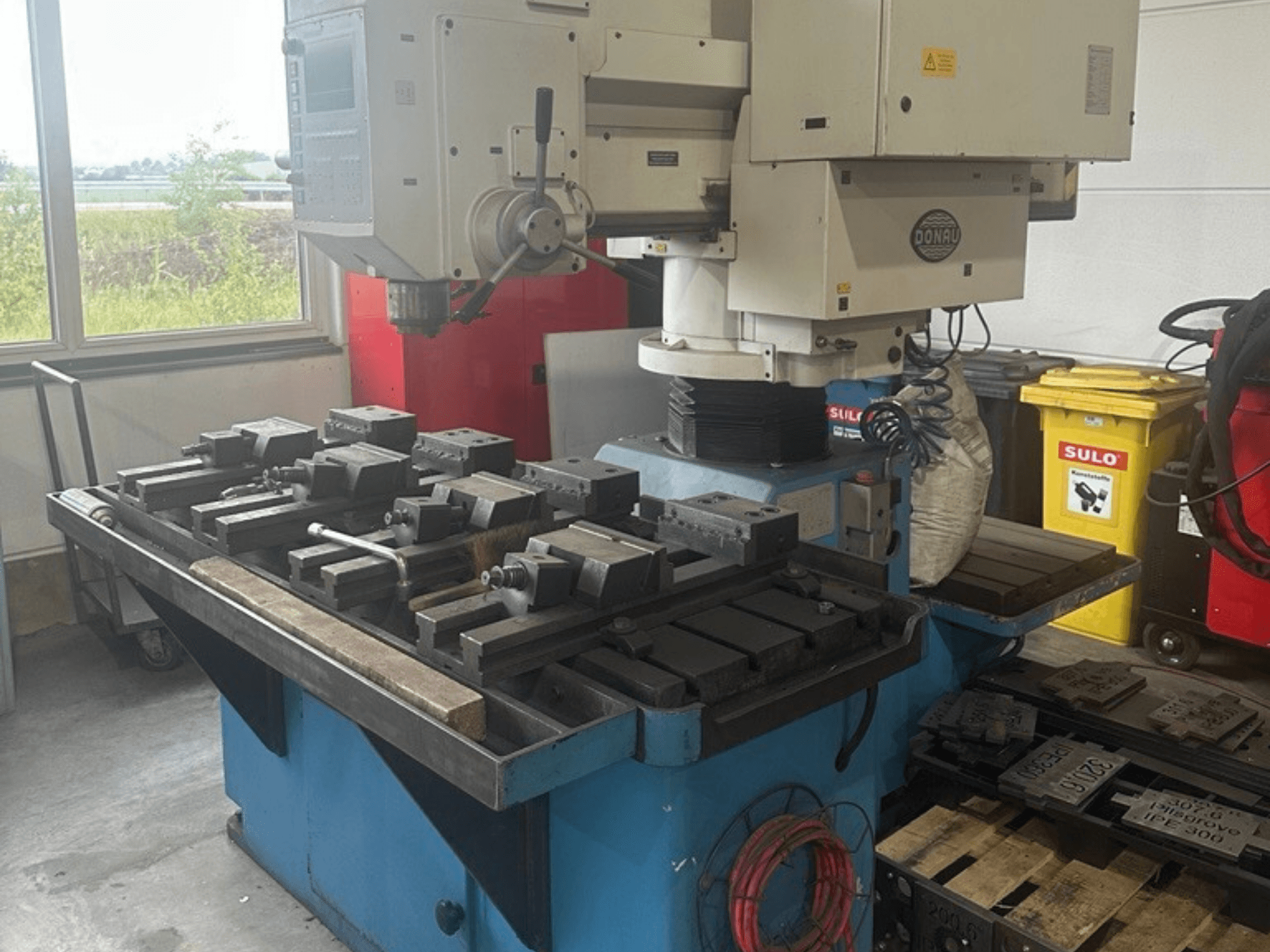

DONAU - Danumeric 440DE-MIL-DON-1997-00001

- Urbšanas jauda cietā tēraudā (St 60): 40 mm diametrs

- Urbšanas jauda čugunā (GG 22): 50 mm diametrs

- Vītņu griešanas jauda (tērauds St 60): M 36

- Vītņu griešanas jauda (čuguns GG 22): M 45

- Instrumenta konuss: SK 40 (DIN 69871, A forma)

- Vārpstas apgriezienu diapazons: 15 – 2800 apgr./min. (bezpakāpīgi regulējams)

- Vārpstas motors (maiņstrāva, ar frekvences regulēšanu): 5,5 kW

- Vārpstas griezes moments: maks. 250 Nm (nemainīgs diapazonā no 15 līdz 200 apgr./min.)

- Pārnesumkārba: 2 pakāpju automātiskā pārnesumkārba (i_max 1:7)

- Vārpstas padeve (Z-ass): 5 – 2 000 mm/min (bezpakāpīgi regulējama)

- Vārpstas pārvietojums / gājiens (Z-ass): 200 mm

- Vārpstas padeves spēks / spiediens: 12 000 N

- Kolonnas pacelšanās / rumbas (W-ass): 410 mm

- Kolonnas diametrs: 195 mm

- Radiālā sviras pārvietojums: 750 mm

- Urbšanas rādiuss: min. 540 mm / maks. 1 290 mm

- Standarta darba galda izmēri: 600 x 1 200 mm (ar 4 T-veida rievas 18 mm, solis 125 mm)

- Galda augstums: 900 mm

- Attālums no vārpstas gala līdz galdam: 95 – 705 mm

- Attālums no vārpstas gala līdz grīdai: 995 – 1 605 mm

- Maksimālie detaļas izmēri: garums 2 950 mm x platums 1 050 mm x augstums 1 350 mm

- Ātrgaitas pārvietošanās (X / Y ass): 7,5 m/min

- Ātrgaitas pārvietošanās (Z ass): 5,0 m/min

- Ātrgaitas pārvietošanās (W ass): 3,0 m/min

- Pozicionēšanas precizitāte (X, Y): ± 0,075 mm

- Atkārtojamība (X, Y): ± 0,030 mm

- Pozicionēšanas precizitāte (Z, W): ± 0,05 mm

- Atkārtojamība (Z, W): ± 0,03 mm

- Vadības sistēma: 32 bitu procesora CNC vadība (4 asis: X, Y, Z, W)

- Ekrāns: 9 collu elektroluminiscents displejs (EL, apgaismots)

- Programmas atmiņa: 2 000 NC bloki

- Interfeisi: V.24 / RS-232-C

- Darba spriegums: 400 V / 50 Hz

- Vadības spriegums: 24 V DC

- Pieslēgtā slodze: 13,0 kVA

- Iekārtas svars: apm. 2 610 kg (ar 600 x 1 200 mm galdu)
