DMG MORI - DMU 65 monoBLOCKCZ-MIL-DMG-2016-00002
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

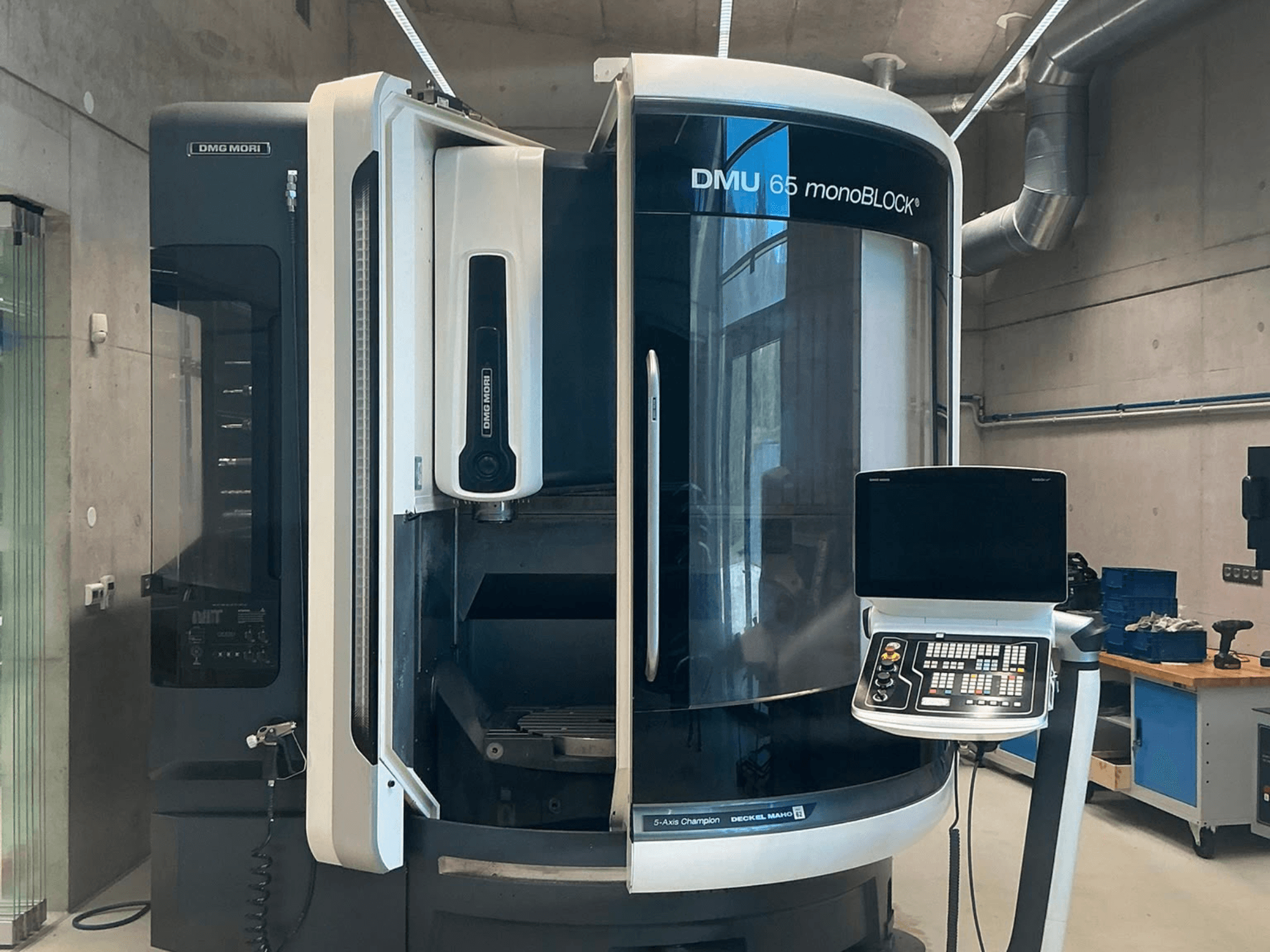

Šis 5-asu DMG MORI DMU 65 monoBLOCK tika ražots 2016. gadā. Tam ir iespaidīgs X-ass pārvietojums — 735 mm, Y-ass pārvietojums — 650 mm un Z-ass pārvietojums — 560 mm. Mašīna ir aprīkota ar jaudīgu vārpstas ātrumu 15 000 apgr./min. un maksimālo galda slodzi 600 kg. Ja jūs meklējat augstas kvalitātes apstrādes iespējas, apsveriet iespēju iegādāties mūsu piedāvāto vertikālo apstrādes centru DMG MORI DMU 65 monoBLOCK. Sazinieties ar mums, lai uzzinātu vairāk.
Pārskats
- zīmols: DMG MORI
- gads: 2016
- MODELIS: DMU 65 monoBLOCK
- ražošanas stundu skaits: 1963
- pielietojuma veids: Frezavimas
- Atrašanās vieta: Čehija
- iekārtas veids: Vertikālais apstrādes centrs
- vadības bloka zīmols: SIEMENS
Tehniskā informācija - DMG MORI DMU 65 monoBLOCK
Vadības bloks
- Vadības marka: SIEMENS
- Vadības modelis: 840D sl Operate
Izmēri
- Mašīnas svars: 12100 kg
Kustība
- Asu skaits: 5
- X ass pārvietošanās: 735 mm
- Y ass pārvietošanās: 650 mm
- Z ass pārvietošanās: 560 mm
Tehniskās specifikācijas
- Vārpstas jauda: 21 kW
- Vārpstas ātrums: 15000 RPM
- Kūļa izmērs: SK 40
Papildus informācija
Vārpsta: jauda 21 kW (40 % darba cikls) / 16 kW (100 % darba cikls); griezes moments 111 Nm (40 % darba cikls); savienojuma tapveida vītne DIN 69872
Galds: rotācijas galds (C-ass) Ø650 mm, integrēts stingrā galdā 800 x 650 mm
Pagriežamās/rotācijas ass: A-ass +120° / -120° no 0°; C-ass 360°; A-ass griezes moments/fiksēšanas moments 3 400 Nm (100 % darba cikls); A-ass hidrauliskās fiksācijas griezes moments 6 200 Nm; C-ass griezes moments/fiksācija 2 000 Nm (100 % ED)
Padeve/ātrgaitas pārvietošanās: Ātrgaitas pārvietošanās X/Y/Z 40 m/min; maksimālā padeve X/Y/Z 40 000 mm/min; maksimālā padeves spēks X 7 kN, Y 13 kN, Z 10 kN (visi 100 % ED)
Vadīšanas sliedes: Rullīšu lineārās vadīšanas sliedes visās lineārās asīs
Mērīšanas sistēma: Tieša, absolūta, izšķirtspēja 0,001 mm, magnētiska (Siemens)
Vadība: CELOS ar Siemens 840D sl Operate, 21,5" ERGOline multi-touch
Instrumentu mainītājs/magazīna: Automātisks ar dubultu satvērēju (vertikāls); 30 pozīciju SK40 ķēdes magazīna; maksimālais instrumenta diametrs 80 mm (blakus esošais aizpildīts) / 160 mm (blakus esošais tukšs); maksimālais instrumenta garums 315 mm
Dzesēšanas šķidruma/skaidu standarts: Skaidu paplāte ar integrētu 500 L tvertni; standarta skaidu apsaimniekošana ar skaidu paplātes palīdzību
Stāvoklis: Lielisks; tikai 1 963 vārpstas darbstundas
Papildu aprīkojums
Ražošanas komplekts (P-K0398): Špānu konveijers ar dzesēšanas šķidruma tvertni, papīra lentes filtrs, iekšējā dzesēšanas šķidruma padeve caur vārpstu (IKZ) 40 bar / 23 l/min, ārējā dzesēšanas šķidruma padeve 4 bar / 40 l/min, durvju skalošana
Papildu instrumentu savienojums (P-M0039): Instrumentu konusa pielāgojums HSK-A63 (DIN 69893)
Skaidu mazgāšanas pistole (P-G0004): 2 bar / 40 l/min
Mērīšanas zonde (P-K0263): Heidenhain TS 649 infrasarkana pieskāriena zonde
Instrumentu mērīšanas sistēma (P-K0405): Blum lāzers vertikālai instrumenta garuma un diametra mērīšanai
Kinemātikas opcija (P-K0224): 3D quickSET rīku komplekts 4/5 asu konfigurācijas pārbaudei/korekcijai
Darbības režīms 4 (P-H0038): manuāla iejaukšanās darba zonā ar atvērtām durvīm kontrolētā procesā
Elektroniskais rokturis (P-H0109): Siemens 840D
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
