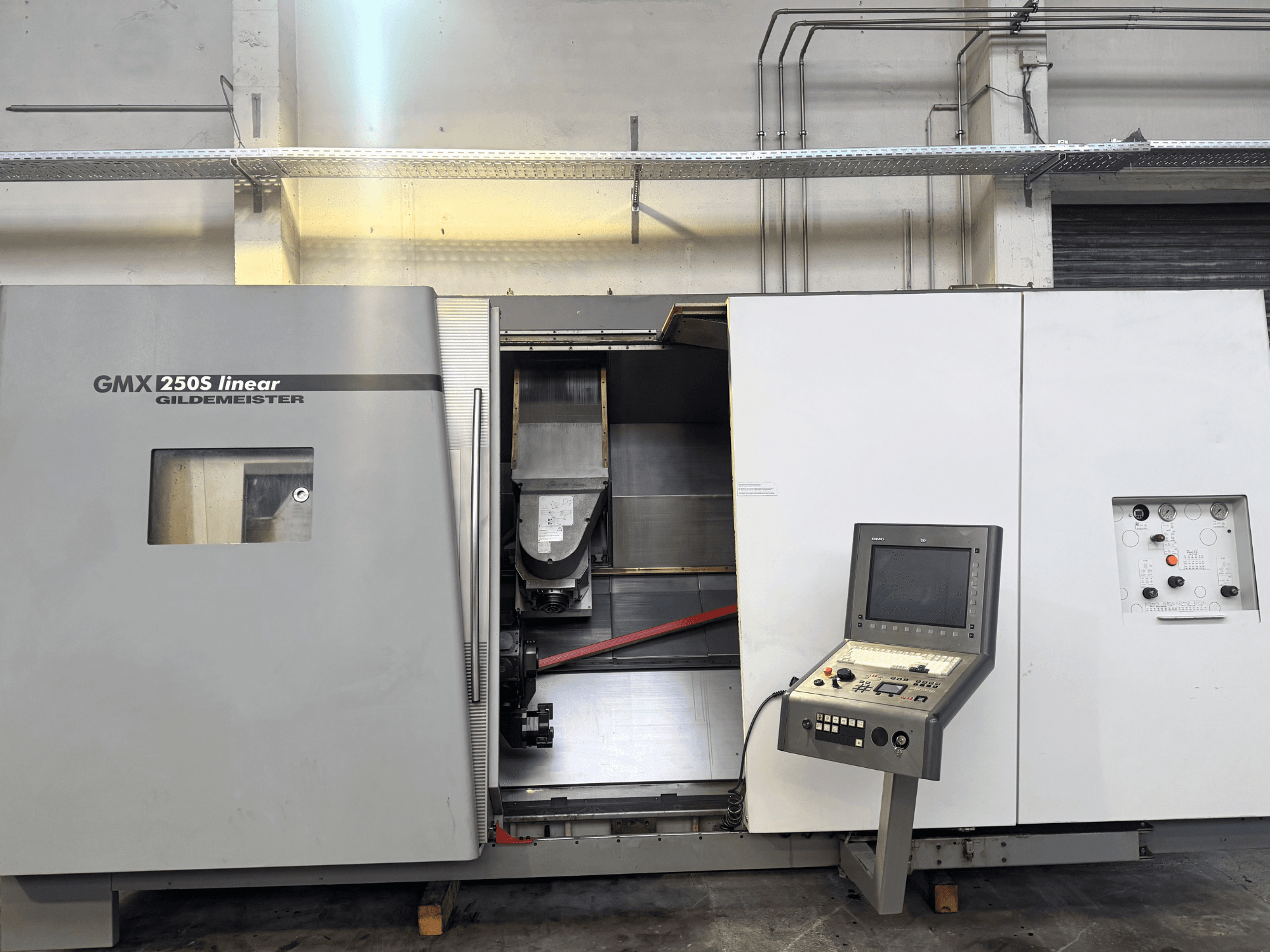

DMG - GILDEMEISTER GMX 250S LinearDE-TUR-DMG-2008-00006

- Vadības sliedes tips: Rullīšu vadības sliedes

- Galvenais vārpstas:

- Piedziņas jauda (100 % darba cikls): 21 kW

- Piedziņas jauda (40 % darba cikls): 28 kW

- Vārpstas apgriezienu diapazons (100 % darba cikls): 5000 apgr./min

- Vārpstas apgriezienu diapazons (40 % ED): 5000 apgr./min

- Pamata apgriezienu skaits: 850 apgr./min

- Maksimālais griezes moments (40/100 % ED): 240 / 320 Nm

- Piedziņas tips: AC/1, integrēts vārpstas motors 76

- C-ass ātrums: 5000 apgr./min

- C-ass griezes moments: 320 Nm

- C-ass izšķirtspēja: 0,001 grāds

- Patvērēja diametrs: 200–315 mm

- Maksimālais stieņa diametrs: 65 mm

- Vārpstas atloks: Flachflansch 170 h5

- Vārpstas cauruma diametrs: 80 mm

- Fiksēšanas cilindra cauruma diametrs: 67 mm

- Diametrs priekšējā gultnī: 120 mm

- Instrumentu vārpsta / frēzēšanas vārpsta:

- Instrumentu turētājs: HSK63-A

- Vārpstas maksimālais apgriezienu skaits: 12 000 apgr./min

- Piedziņas jauda (100 % / 40 % ED): 13,2 / 22 kW

- Griezes moments (100 % / 40 % ED): 60 / 100 Nm

- Vārpsta 2 (pretvārpsta – papildaprīkojums):

- Piedziņas jauda (100 % / 40 % ED): 21 / 28 kW

- Maksimālais apgriezienu skaits: 5000 apgr./min

- Patveres diametrs: 315 mm

- Maksimālais stieņa diametrs: 65 mm

- Darba diapazons / virpošanas diametrs:

- Maksimālais pagrieziena diametrs: 640 mm

- Maksimālais virpošanas diametrs: 520 mm

- Maksimālais virpošanas diametrs virs pretvārpstas: 400 mm

- Maksimālais virpošanas diametrs virs pretvārpstas un revolvera: 250 mm

- Maksimālais virpošanas diametrs virs aizmugurējā vārpsta: 400 mm

- Vārpstas attālums: 1500 mm

- Virpošanas garums (īss / garš): 1175 mm

- Maksimālais detaļas svars (ar atloku): 150 (100) kg

- Darba gabala smaguma centrs no vārpstas atloka, maks.: 200 mm

- Apstrādājamas detaļas svars (vārpstas daļas) ar aizmugurējo galvu, maks.: 800 kg

- Slīdņa gājiens:

- Slīdnis 1 (augšējais): X1 = 550 mm, Y1 = 180 mm, Z1 (īss/garš) = 1185 mm, B1 = 240 grādi

- Slīdnis 2 (papildaprīkojums): X2 = 180 mm, Z2 (īss/garš) = 1050 mm

- 3. slīdnis (pretvārpsta): Z3 (īss/garš) = 1150 mm

- B-ass:

- Maksimālais pagrieziena ātrums: 30 apgr./min.

- B-ass griezes moments (S6-40 %/maks.): 2860 / 5720 Nm

- B-ass izšķirtspēja: 0,001 grāds

- Hidrauliskā fiksēšanas spēka (pie 30 bar): 2000 Nm

- Instrumentu magazīna:

- Instrumentu vietu skaits: 36

- Instrumenta maksimālais svars: 8 kg

- Instrumenta maksimālais garums: 400 / Ø80 mm

- Maksimālais instrumenta garums ar brīvo telpu: 250 / Ø125 mm

- Standarta instrumenta diametrs: Ø80 mm

- Maksimālais instrumenta garums bez brīvās vietas: 230 / Ø80 mm

- Standarta virpošanas instrumenta f-izmērs: 40 mm

- Virpošanas instrumenta f-izmērs ar brīvo telpu, maks.: 62,5 mm

- Standarta instrumenta maksimālais sānsvārstības moments: 60 (100) kg/cm

- Pacelšanas gājiens: 85 mm

- Revolveris 2 (papildaprīkojums):

- Aprīkots ar piedziņas instrumentiem: Jā

- Instrumentu staciju skaits: 12

- Vārpstas diametrs saskaņā ar DIN 69880: 40 mm

- Dzinamo instrumentu skaits: 12

- Piekares jauda (maks. 100 % ED): 10,7 kW

- Griezes moments (maks. 100 % ED): 32 Nm

- Apgriezienu diapazons: 4000 apgr./min

- Indeksēšanas laiks (30/180 grādi): 0,34 / 0,64 s

- Maksimālā instrumenta slodze: 100 kg

- Pieļaujamais nelīdzsvarotības moments, ko rada instrumenta slodze: 63 Nm

- Padeves piedziņas un ātrgaitas pārvietošanās (slīdnes 1, 2, 3):

- Ātrgaitas pārvietošanās X/Ys/Z (slīdnis 1): 40 / 24 / 70 m/min

- Padeves spēks X/Ys/Z (slīdnis 1, S6-40 %): 7 / 11 / 7,5 kN

- Pārvietošanās izšķirtspēja X/Ys/Z (slīdnis 1): 0,001 mm

- Lodveida skrūve X (slīdnis 1): Ø32 x 20 mm

- Lodveida skrūve Ys (slīdnis 1): Ø40 x 15 mm

- Lineārais motors Z1-ass: 1FN3600-4WB00

- Ātrgaitas pārvietošanās X/Z (2. slīdnis): 24 / 36 m/min

- Piespiešanas spēks X/Z (slīdnis 2, S6-40 %): 9 / 11 kN

- Ātrgaitas pārvietošanās Z (3. slīdnis): 36 m/min

- Piespiešanas spēks Z (slīdnis 3, S6-40 %): 13 kN

- Dzesēšanas šķidruma un skaidu konveijers:

- Dzesēšanas šķidruma tilpums: 370 l

- Piekares jauda: 0,25 kW

- Dzesēšanas šķidruma sūknis (iegremdējamais sūknis): 202 l/min

- Transportēšanas jauda: 100 kg/h

- Hidraulika:

- Tilpums: 40 l

- Sūkņa jauda 1/2: 5,5 kW

- Sūkņa spiediens 1/2: 100 bar

- Sūkņa caurplūde 1/2: 38 l/min

- Pneimatika:

- Spiediens: 6 bar

- Gaisa patēriņš: 40 m³/h

- Dzesēšanas agregāts:

- Dzesēšanas šķidruma tilpums: 15 l

- Dzesēšanas jauda: 4,5 kW

- Plūsmas ātrums: 15 l/min

- Piegādes spiediens: 6 bar

- Dzesēšanas kontūru skaits: 1

- Dzesēšanas šķidruma aprīkojuma opcija:

- Tvertnes tilpums: 500 (1000) l

- Kopējā jauda (standarta/papildaprīkojums): 1,1 (5,1/12,6) kW

- Sūkņa spiediens 1/2/3: 8 / (20/80) bar

- Sūkņa caurplūde 1/2/3: 20 / (40/11) l/min

- Filtra precizitāte: 40 µm

- Dzesēšanas jauda 80 bar opcijai: 4,9 kW

- Precizitāte saskaņā ar VDI/DGQ 3441 (pie T=20 ±2 °C):

- Pozicionēšanas pielaide P asīs X1/Y1/Z1: 10 / 10 / 16 µm

- Pozīcijas pielaide B: 10 mGrad

- Pozicionēšanas pielaide X2/Z2: 10 / 16 µm

- Pozīcijas pielaide Z3: 16 µm

- Vidējā dispersija Ps X1/Y1/Z1 virzienos: 3 / 3 / 4 µm

- Vidējā dispersija Ps virzienā B: 3 mGrad

- Vidējā dispersija Ps X2/Z2: 3 / 4 µm

- Vidējā dispersija Ps virzienā Z3: 4 µm

- Elektriskie parametri:

- Pieslēgtā slodze: 75 kVA

- Darba spriegums: 400 V

- Frekvence: 50 Hz

- Drošinātāja aizsardzība (lēnās darbības): 125 A (VDE 0100)

- Vadības spriegums (maiņstrāva / līdzstrāva): 230 V / 24 V

- Izmēri un svars:

- Uzstādīšanas izmēri (garums x platums x augstums): 7800 x 4100 x 3040 mm

- Transporta izmēri (garums x platums x augstums): 5000 x 3000 x 2800 mm

- Iekārtas svars, ieskaitot vadības skapji: 15 000 kg

- Darba stundas:

- Vadības ieslēgšanas stundas: 35 398 h

- Vārpstas / automātiskā režīma stundas: 14 802 h

• Vadības bloks: Heidenhain Plus IT 3D CNC Pilot 4290 plus it

• 4. ass ar aizmugurējo galvu (papildu aprīkojums)

• Instrumentu magazīna ar 22 instrumentu pozīcijām (pēc izvēles)

Papildu aprīkojums

• Skaidu paplāte

• Skaidu konveijers

• Dzesēšanas šķidruma sistēma
