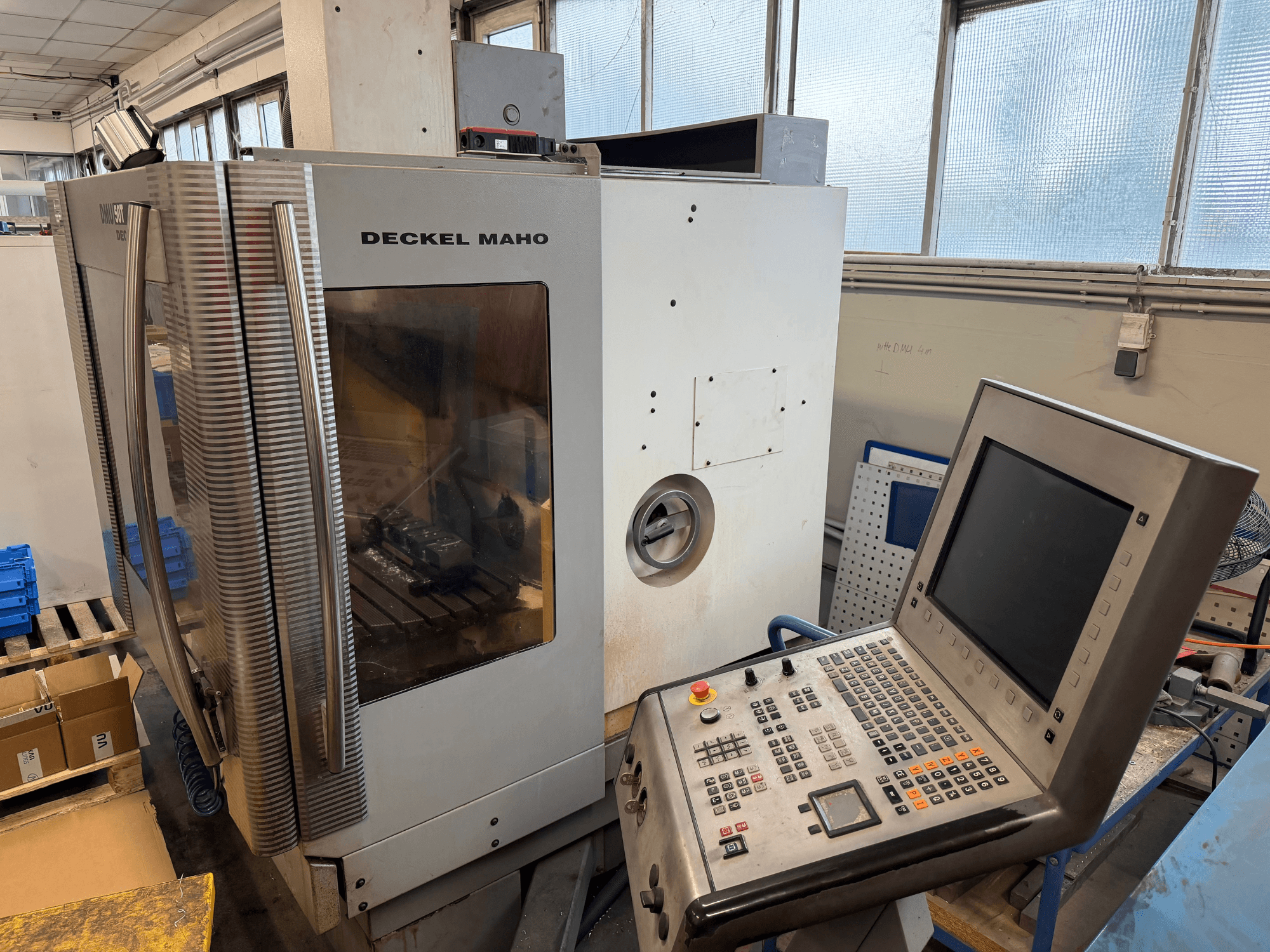

DECKEL MAHO - DMU 50TDE-MIL-DEC-2003-00007

- Galvenā piedziņas apgriezienu diapazons: 20–9 000 apgr./min. (bezpakāpīgi regulējams)

- Galvenā piedziņas jauda (100 % darba cikls): 9 kW

- Galvenā piedziņas jauda (40 % darba cikls): 13 kW

- Instrumentu turētājs: SK 40 DIN 69871

- Velkmes tapskrūve: DIN 69872 vai ISO 7388/2 A tips

- Instrumentu maiņas magazīna ietilpība: 16 vietas

- Maks. instrumenta diametrs: 80 mm (130 mm, ja blakus nodalījumi ir brīvi)

- Maks. instrumenta garums no vārpstas gala: 290 mm

- Maks. instrumenta svars (automātiskā maiņa): 6 kg

- Maks. kopējais instrumentu svars magazīnā: 80 kg

- Cietā galda nostiprināšanas virsma: 700 x 500 mm

- Galda pagrieziena diapazons (B-ass): +95° / -10°

- Galda rotācijas diapazons (C-ass): 360°

- Maks. pieļaujamā galda slodze: 200 kg

- Pārvietošanās ātrums (X, Y, Z): bezpakāpīgi regulējams līdz 10 000 mm/min

- Ātrgaitas pārvietošanās (X, Y, Z): 12 m/min

- Ievades izšķirtspēja (X, Y, Z): 0,001 mm

- Pozicionēšanas precizitāte (X, Y, Z): 0,010 mm

- Darba spriegums: 400 V maiņstrāva (+6 % / -10 %), 3N/PE, 50/60 Hz

- Enerģijas patēriņš (100 % ED): 17 kVA

- Nominālā strāva (100 % ED): 28 A

- Ieteicamā tīkla drošinātāja vērtība: 35 A

- Pneimatiskā padeves spiediens: 5,5–8,0 bar

- Saspiestā gaisa patēriņš (bez strūklas gaisa): 7 m³/h

- Saspiestā gaisa patēriņš (ar instrumenta strūklas gaisu): 20 m³/h

- Maks. uzstādīšanas svars (mašīna + detaļa + instrumenti + dzesēšanas šķidrums): apm. 3 400 kg

- Komplektācijā iekļautais aprīkojums: elektroniskais rokturis HR 410 (pēc izvēles), centrālā eļļošanas sistēma, dzesēšanas šķidruma bloks, instrumentu saraksta turētājs uz korpusa sienas
