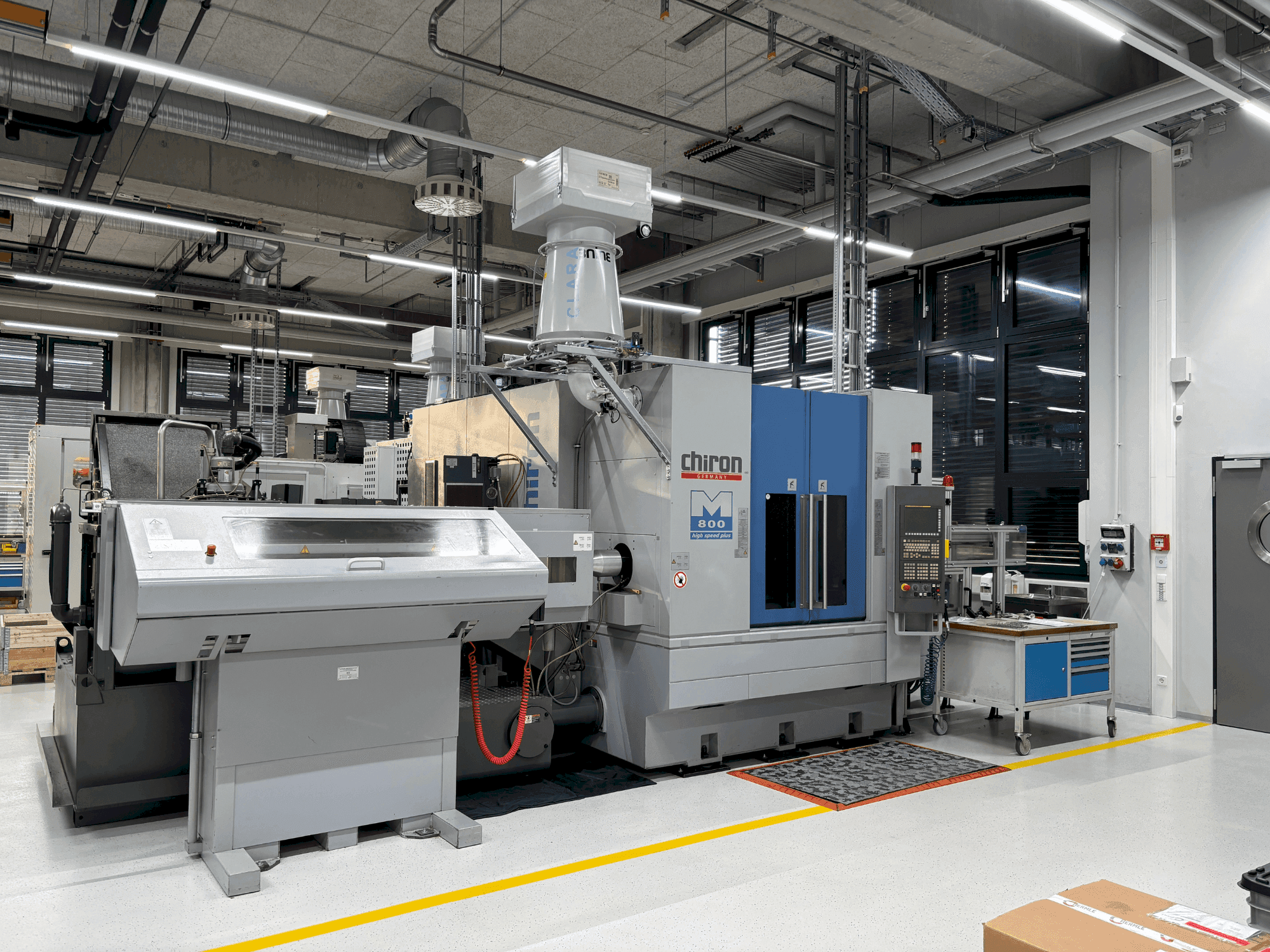

CHIRON - Mill 800DE-MIL-CHI-2007-00004

Papildu aprīkojums

• Iekļauti aptuveni 20 instrumentu turētāji
• Īss stieņu iekrāvējs
• Knoll papīra lentes skaidu konveijers HL450/900

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības

• Grozāma galva
• Iekšējā dzesēšanas padeve
• Hsk-a-63
• Maksimālais diametrs būtu: 65 mm / pieejamas spīles līdz 50 mm

Papildu informācija

Mašīna joprojām darbojas // Galvenās vārpstas piedziņa ar maiņstrāvas motoru / Jauda: 7,5 kW (100 % ED), 22,5 kW (10 % ED) / Ātruma diapazons: 20–9000 min-¹ / Griezes moments: 140 Nm / Instrumentu mainītājs: 24 instrumentu pozīcijas (paplašināms līdz 92 ar fona aptveri) / Instrumenta kāts: stāvs konuss 40 DIN 69871/72 / Instrumenta ø maks.: 75 mm (160 mm ar brīvām blakus esošajām pozīcijām) / Instrumenta nomaiņas laiks: apm. 1,5 s (laiks no vienas mikroshēmas līdz otrai: 5,0 s)/ Darba zona: Sākuma galds ar skaidu paplāti (iespiešanas zona: 1400 × 550 mm²)/ Maksimālā galda slodze: 1200 kg/ Vadības sistēma/ Vadības tips: FANUC 18i MB5 (5 asu trajektorijas vadība)/ Programmas atmiņa: 256 KB (paplašināma līdz 512 KB)/ Funkcijas: Urbšanas un frēzēšanas cikli, 3D interpolācija, instrumenta rādiusa kompensācija, makro programmēšana/ Saskarnes: RS232C, PCMCIA atmiņas karte/ Ātrgaitas pakotne (pēc izvēles)/ Ātrgaitas ātrums: 60 m/min (X/Y/Z)/ Ātruma diapazons: 20–12 000 min-¹/ Laiks no vienas mikroshēmas līdz otrai: apm. 2,9 s/ 5 asu grozāmā galva (pēc izvēles)/ Motora vārpsta: Jauda: 25 kW (100 % ED), 40 kW (10 % ED)/ Ātruma diapazons: 20–20 000 min-¹/ Instrumentu turētājs: HSK-A 63/ Grozāmā ass: Kustības diapazons: ±100°/ Daļēja precizitāte: ±10 collas/ Piedziņas griezes moments: 280 Nm/ Dzesēšanas šķidruma un skaidu padeve/ Standarta dzesēšanas šķidruma sistēma: Tvertnes tilpums: 200 l/ Sūkņa jauda: 80 l/min pie 1,5 bar/ HP dzesēšanas šķidruma opcija (70 bar): Plūsmas ātrums: no 20 l/min (30 bar) līdz 11 l/min (70 bar)/ Skaidu konveijers (pēc izvēles): Skrāpja lente ar tvertni (150 l)/ Mērīšanas tehnoloģija Renishaw mērīšanas zonde (OMP 40): Automātiska sagataves mērīšana un mašīnas kompensācija/ Rubīna lodīte Ø 4 mm/ Tīkla pieslēgums un vide/ Barošana: 400/230 V ±10%, 50 Hz/ Saspiests gaiss: min. 6 bar/ Apkārtējās vides temperatūra: 10–40 °C/ Papildaprīkojums: Fona magazīns: 92 instrumentu pozīcijas/ Stieņu apstrāde: Pagriežama vārpsta stieņiem līdz Ø 65 mm/ NC slīdnis stieņu padevei (60 m/min)/ Automātiska eļļošana ar smērvielu/ Automātisks īsu stieņu iekrāvējs (ILS-RBK-10012)/
