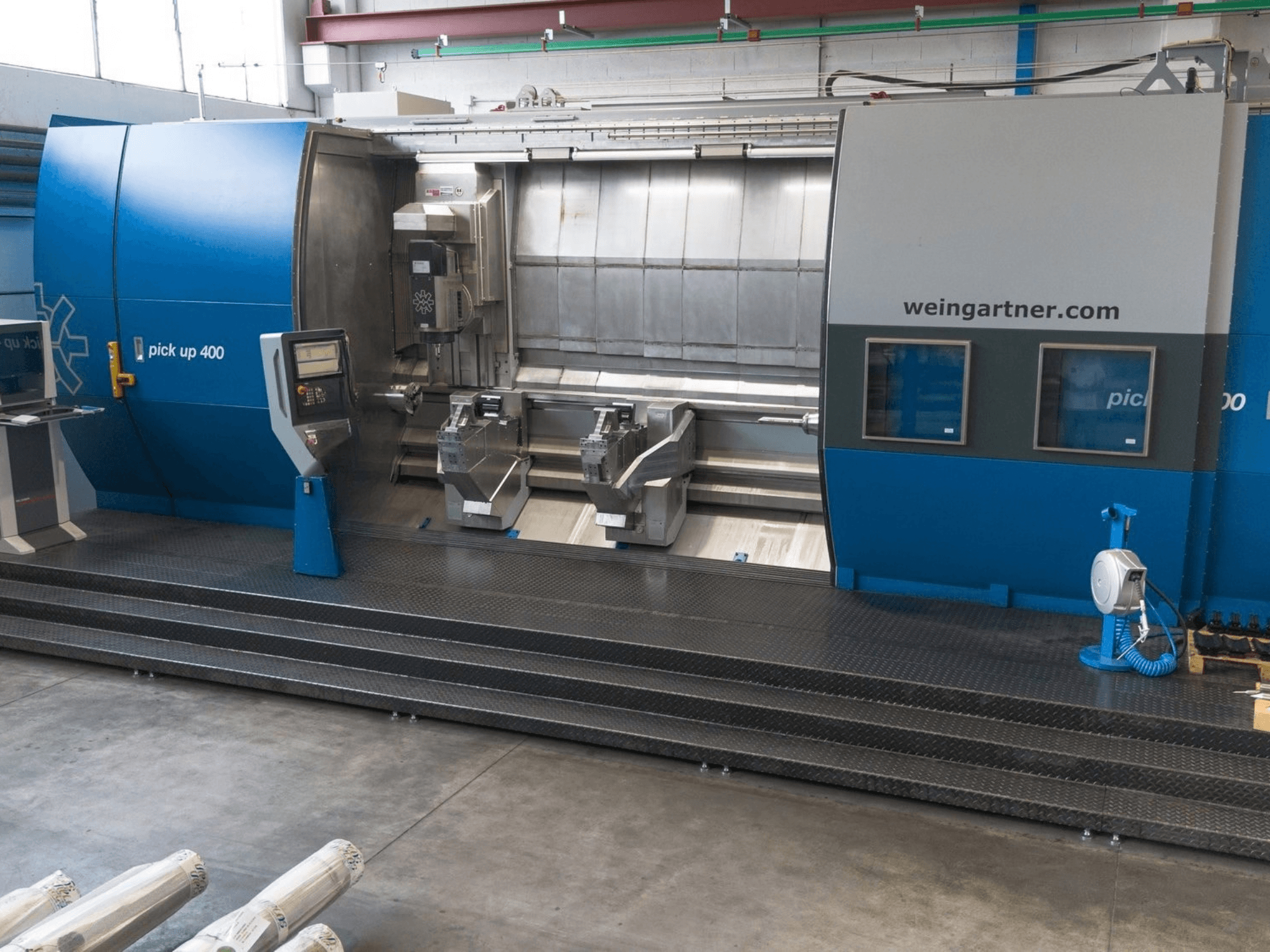

Weingartner - Pick Up 400IT-MIL-WEI-2023-00001

• Vadības sistēma: Siemens 840D risinājumu līnija (NCU 720.3), OP19 skārienjūtīgais ekrāns + Siemens TP700 skārienjūtīgā paneļa

• Vienlaicīga apstrāde: 5 asis; virpošana pa B asi

• Detaļas izmēri: maksimālais garums starp centriem 4 000 mm; maksimālais diametrs frēzēšanai 180 mm; patronas izmērs Ø260 mm

• Elektroapgāde: 3 × 400 V / 50 Hz; galvenā drošinātāja strāva apmēram 200 A

Asis

• X: pārvietojums 450 mm; ātrgaitas pārvietošanās 20 m/min

• Y: pārvietojums −80 / +150 mm; ātrgaitas pārvietošanās 20 m/min

• Z: ātrgaitas pārvietojums 25 m/min

• B: pagrieziena diapazons ±45°; maksimālais pagrieziena ātrums 90°/s; fiksēšanas griezes moments 5 000 Nm

• C: maksimālais ātrums 50 apgr./min; maksimālais griezes moments 1 740 Nm (nepārtraukta darbība) / 2 580 Nm (40 % slodze)

• W (pakaļgalvas slīdnis): ātrgaitas 15 m/min

• VZ1 / VZ2 (atbalsta slīdņi): ātrgaitas 15 m/min

Virpošanas / frēzēšanas vienība

• Vienība: UFE-400; instrumentu vārpsta: MDFK

• Jauda: 45 kW (nepārtraukta) / 70 kW (40 % slodze)

• Maksimālais vārpstas apgriezienu skaits: 14 000 apgr./min; nominālais apgriezienu skaits: 1 560 apgr./min

• Griezes moments: 275 Nm (nepārtraukts) / 430 Nm (40 % slodze)

• Instrumenta savienojums: HSK 100‑T (saderīgs ar HSK 100‑A / HSK 100‑T); papildu savienojums: Capto C8

• Iekšējā dzesēšanas šķidruma spiediens: 80 bar; 20 l/min

Aizmugurējais vārpstas turētājs

• Hidrauliski darbināms vārpstas turētājs; diametrs 190 mm; gājiens 200 mm; Morse konuss MK6

Mašīnas aprīkojums / konfigurācija

• Priekšējie un aizmugurējie pašcentrējošie atbalsti; neatkarīgi pozicionējami ar CNC

• 2 prizmatiskie atbalsti skrūvju frēzēšanai

• Atbalsta spīļu diapazoni: 15–30 / 30–65 / 65–140 / 140–200 mm

• Hidrauliskais SMW KNCS‑N 260 spēka skava ar ātru skavas maiņu

• Centrālā eļļošanas sistēma

• Pilnībā slēgts mašīnas korpuss ar motorizētām drošības durvīm; „Visiport“ apskates logi

• Hidrauliskās un pneimatiskās sistēmas

• Dzesēšanas šķidruma un eļļas miglas nosūces sagatavošana

• Elektroniskais rokas vadības pults B/C/X/Y/Z asīm

Programmatūra / vadības funkcijas

• Siemens Safety Integrated; Profibus / Profinet; OPC UA interfeiss

• 5 asu vienlaicīga apstrāde; B ass virpošana; TRANSMIT / TRACYL

• Temperatūras kompensācija X/Y

• DNC attālā diagnostika; WMDS diagnostikas sistēma; Telediagnostikas iespējas

• weinCAD EXTRUDER DESIGNER; WeinEXT – Praxis

Papildu aprīkojums

• Šarnīrveida siksnas skaidu konveijers

• Dzesēšanas šķidruma filtrēšanas sistēma KF 200: 1 400 l tvertne; 40 µm filtrēšana; augstspiediena sūknis 80 bar / 46 l/min; zemspiediena sūknis 13 bar / 160 l/min; automātiskais eļļas atdalītājs

• Eļļas miglas nosūcējs: gaisa plūsma apm. 4 000 m³/h

• Darba platforma ar kāpnēm un margām
