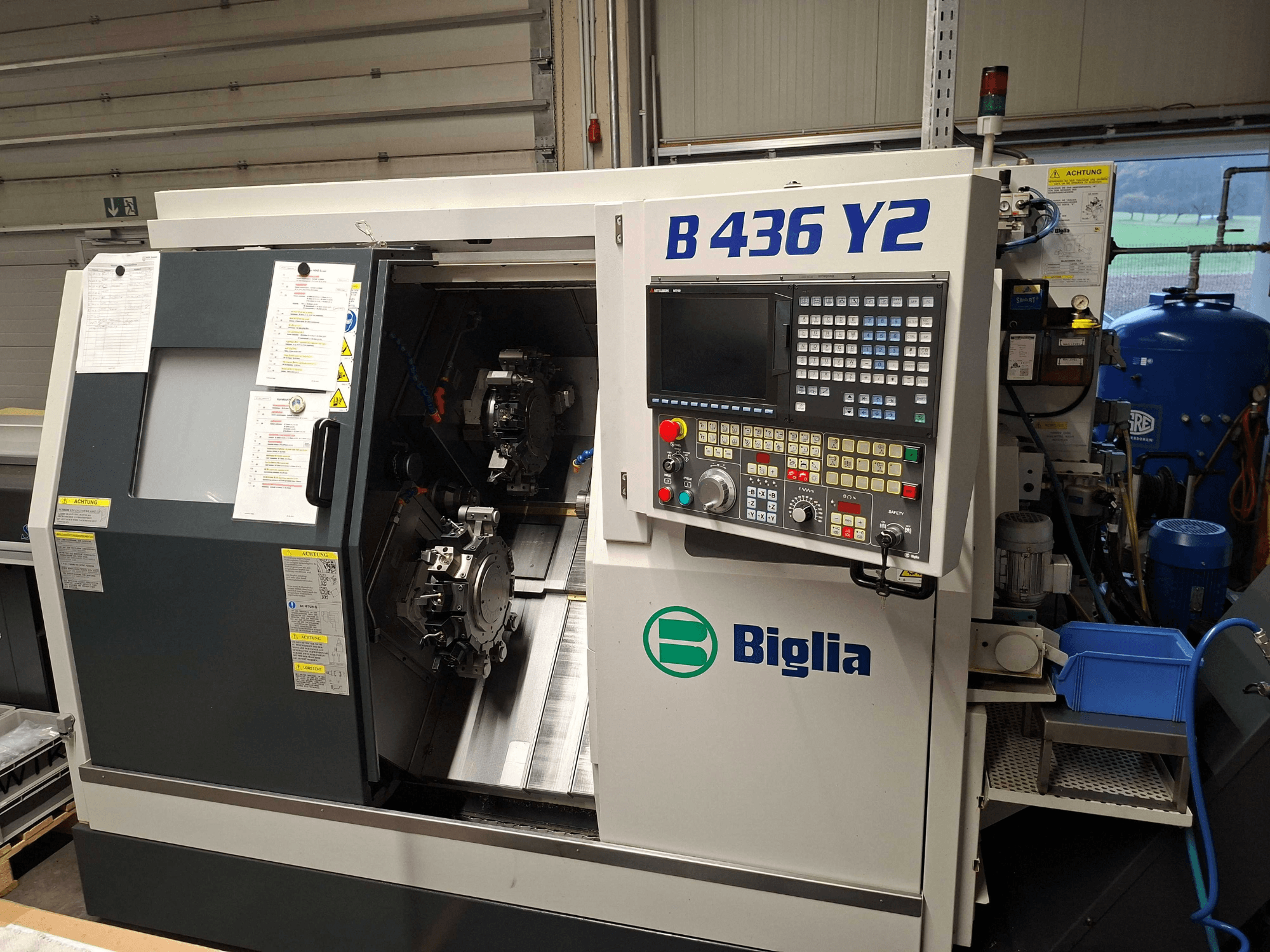

Biglia - B.436-Y2 AT-TUR-BIG-2016-00001

• Maksimālais stieņa diametrs: 36 mm

• Mērīšanas caurule: mm: 37,5 mm

• Vārpstas priekšgals: 115 mm

• Izvelkamā caurule: 46 mm

• Nepārtrauktā motora jauda: 7,5 kW

• Nepārtrauktā jauda pieejama no: 1700 apgr./min.

• Maksimālais griezes moments: 62 Nm

• Cilindra vilces laukums: 75 cm²

• Cilindra gājiens (maks.) saspiešanas darbībai: 26 mm

• Garenvirziena slaids (Z1 ass)

  • Maks. gājiens: 300 mm

  • Lodveida skrūves diametrs/skrituļa solis: 25/10 mm

  • Maksimālais ātrgaitas gājiens: (1,5 mm) 30 m/min

• Šķērsslīdnis (X1 ass)

  • Maksimālais gājiens: 85 mm

  • Lodīšu skrūves diametrs/soļa: 25/5 mm

  • Maks. ātrgaitas slīpums: 1,5 mm: 15 m/min

• Vertikālais slīdnis (Y1 ass)

  • Maks. gājiens: 50 (+25/-25) mm

  • Lodīšu skrūves diametrs / solis: 25/5 mm

  • Maksimālais ātrgaitas pārvietojums: 1,5 m: 15 m/min

• Garenvirziena slīdne (Z2 ass)

  • Maks. gājiens: Z2 (Z2) 300 mm

  • Lodīšu skrūves diametrs / solis: 25/10 mm

  • Maksimālais ātrums kustībā: 30 m/min

• Krusteniskais slīdnis (X2 ass)

  • Maksimālais gājiens: 85 mm

  • Lodīšu skrūves diametrs/soļa: 25/5 mm

  • Maks. ātrgaitas slīpums: 1,5 mm: 15 m/min

• Vertikālais slīdnis (Y2 ass)

  • Maks. gājiens: 50 (+25/-25) mm

  • Lodīšu skrūves diametrs / solis: 25/5 mm

  • Maksimālais ātrgaitas pārvietojums: 1,5 m: 15 m/min

• Pieslēgtā slodze: 11 kW / 40 kVA / 70 A / 3 x 400 V

• Darba spiediens: 4,8-6,9 bar

• Maksimālais gaisa patēriņš (padeve): 0,10 m³/min (orientējoši)

• Platība (ar skaidu konveijeru) D x G aptuveni: 3682 x 1430 mm

• Kopējais augstums (maks.): 30 mm: 1900 mm

Papildu aprīkojums

• Augstas precizitātes urbšanas stieņa turētājs Ø25 mm ar iekšējo dzesēšanas šķidrumu (Oesterle)

• Precīza reducēšanas uzmava D=25/16 (Oesterle)

• Precīza reducējošā uzmava D=25/12 (Oesterle)

• Precīzijas reducējošā uzmava D=25/06 (Oesterle)

• Skava ER20, kāts D=25 mm (Oesterle)

• Precīzs atdalīšanas turētājs atdalīšanas instrumentam SH26 mm, kreisā puse, augstums 70 mm

• Radiālā urbšanas un frēzēšanas galva ER20 ar iekšējo dzesēšanas šķidrumu, 1:1, 6000 apgr./min (MT)

• Radiālā urbšanas un frēzēšanas galva ER20 ar iekšējo dzesēšanas šķidrumu, 1:2, 12 000 apgr./min (MT)

• Ārējais virpošanas instrumentu turētājs, 1. puse 16x16 / 0088-00004 (Oesterle)

• Leņķveida ārējo virpošanas instrumentu turētājs, 2. puse 16x16 / 0088-00006 (Oesterle)

• Augstspiediena sūknis 40 bar ar nomaināmu filtra kasetni

• Dzesēšanas pistole ar savu sūkni

• Uzgriežņu skava

Mašīna darbojās ar dzesēšanas smērvielu! Zīmols: Castrol Tips: Hysol MB 50

Galvenās un pretvārpstas spriegojums ir hidraulisks un regulējams ar spiedienu! Uz pretvārpstas ir uzstādīts aptveres turētājs ar gājiena ierobežojumu! Instrumentu iepriekšēja iestatīšana ir mērlente, ko izmanto tikai instrumentu mērīšanai! Tā arī darbojas pareizi! Dzesēšanas smērvielas spiediens ir 7 bāri, un to var palielināt līdz maksimāli 40 bāriem, izmantojot M kodu! Apstrādājamo detaļu noņemšana ir pastāvīgi uzstādīta mašīnā, un to var brīvi programmēt! Stieņu ielādes žurnāls ir iekļauts komplektācijā! Saskaņā ar lietošanas instrukciju stieņu iekrāvējs var apstrādāt 1500 mm stieņus.
