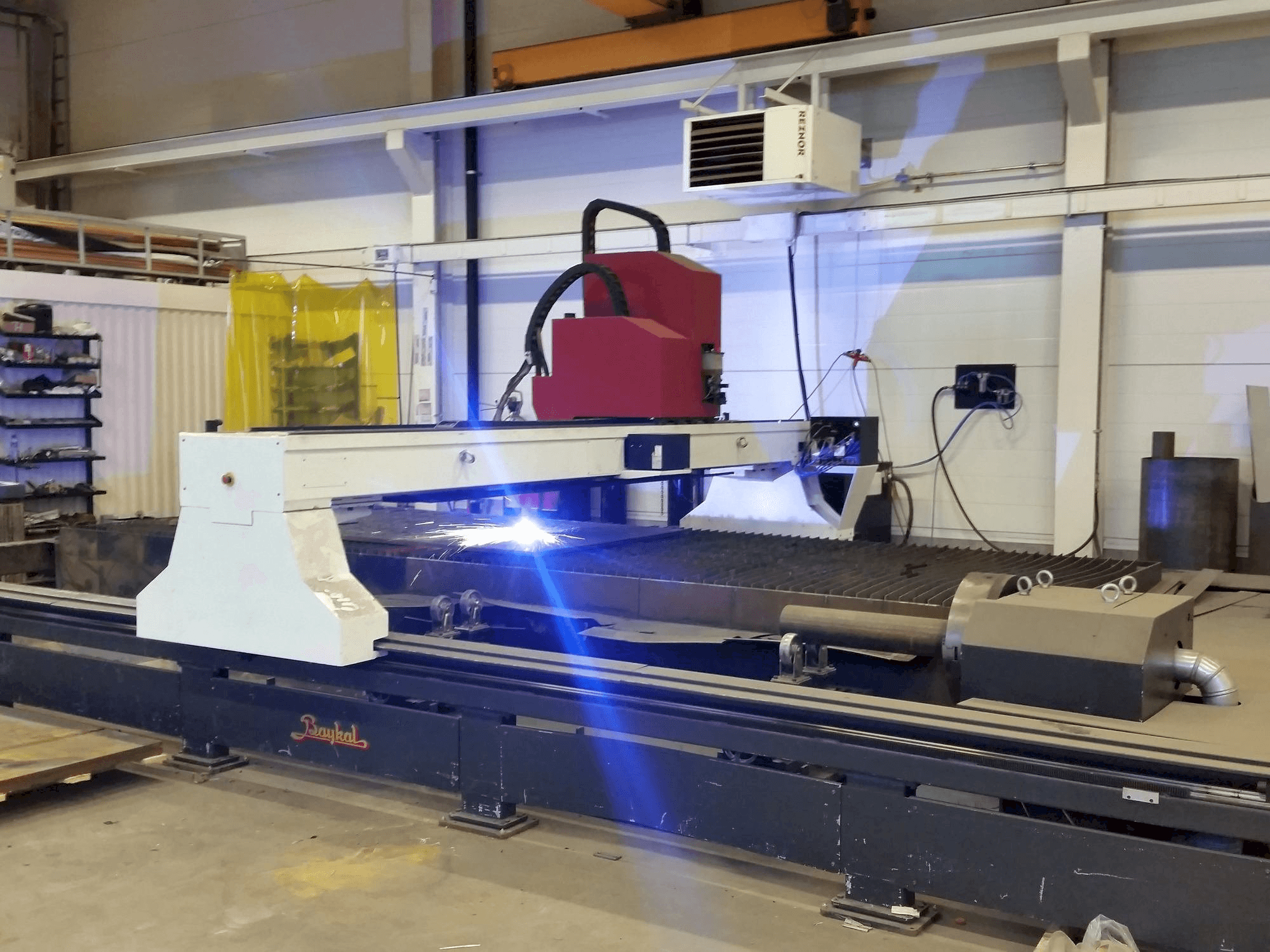

Baykal - BPL-H 2006 HPR 260XDNO-PLA-BAY-2015-00001

Mašīnas priekšrocības

Kvalitatīvas mašīnas priekšrocības

• Griešanas galds ir neatkarīgi konstruēts no šķērssijas un mašīnas rāmja, lai sasniegtu pozicionēšanas precizitāti zem jebkura galda svara.
• Pļaušanas galviņai ir sensori griešanas galviņas griešanas augstuma automātiskai regulēšanai.
• Plazmas griešanas galviņas sadursmes aizsardzība, iekārtai ir elektriskais aprīkojums: 400v
• Sadalīts griešanas galds, kas integrēts ar automātisko nosūkšanas sistēmu, ekstrakcijas lūkas, kas atveras uz darba virsmas, lai nodrošinātu labāku nosūkšanu, plazmas griešanas galva: ieskaitot troses vilkšanas ķēdi
• "augstas izšķirtspējas tipa plazmas padeves bloks, programmēšanas programmatūra detaļu ievietošanai/optimizācijai, izmantojot datoru, regulators: viena izeja
• Manuālā/automātiskā gāzes konsole plazmas un piedevu gāzu izvēlei, lielas jaudas gaisa filtra iekārta putekļu un dūmu savākšanai (pēc izvēles), šļūteņu komplekts: šļūtenes komplekts griešanas avotam, gāzes padeve: šļūtenes pakete gāzes padevei
• Viens palīgmateriālu komplekts (sprauslas, elektrods, sprauslu turētājs, kolektori utt. ), pozicionēšanas ātrums: līdz 20 000 mm/min
• Darba temperatūra: no -10°c līdz +30°c, izplūdes sistēma: cnc darbināma ar pneimatiskām lūkām, motorizētās asis: kreisā un labā puse divi bezsuku maiņstrāvas servomotori, traversa y asis: divpusēja caur zobratu un zobratu piedziņu, motors x ass: bezsuku maiņstrāvas servomotors, šķērsvirziena x ass: caur zobstieni un zobratu piedziņu
• Darbības y ass : abpusēja, divvirzienu gareniskā darbība, darbība x ass : abpusēja šķērsvirziena darbība, virzošā y ass : lineārās vadotnes, vadotne x ass : lineārā vadotne, virzošā x ass : lineārā vadotne
• Plazmas avots: hypertherm hydefinition plasma hpr260xd ar, auto gāzes konsole, vadība: technos pc12 (ražots asv) uz windows bāzes, programmatūras pakotne: lantek ligzdošanas programmatūra datoram (lantek expert ii)

Tehniskās mašīnas priekšrocības

• Cauruļu griešanas funkcija Ø50-600mm
• Slīpā galva
• 6-staciju urbis un vītnes bloks, urbis max Ø20mm, vītne max Ø16mm
• Stacionārs vadības panelis, nevis panelis uz griešanas izlices, novietots mašīnas kreisajā pusē, skatoties no priekšpuses.
• Pļaušanas platums: 2200 mm
• Griešanas garums: 6400 mm
• Divpusēja sinhronizēta servo piedziņa uz y ass = griešanas galviņas gareniskā kustība
• Viena sinhronizēta servo piedziņa uz x ass = griešanas galviņas šķērsvirziena kustība
• Maiņstrāvas servomotori (bez suku)
• Ātrs pozicionēšanas ātrums 20 mt/min ar ± 0,05 mm pozicionēšanas precizitāti
