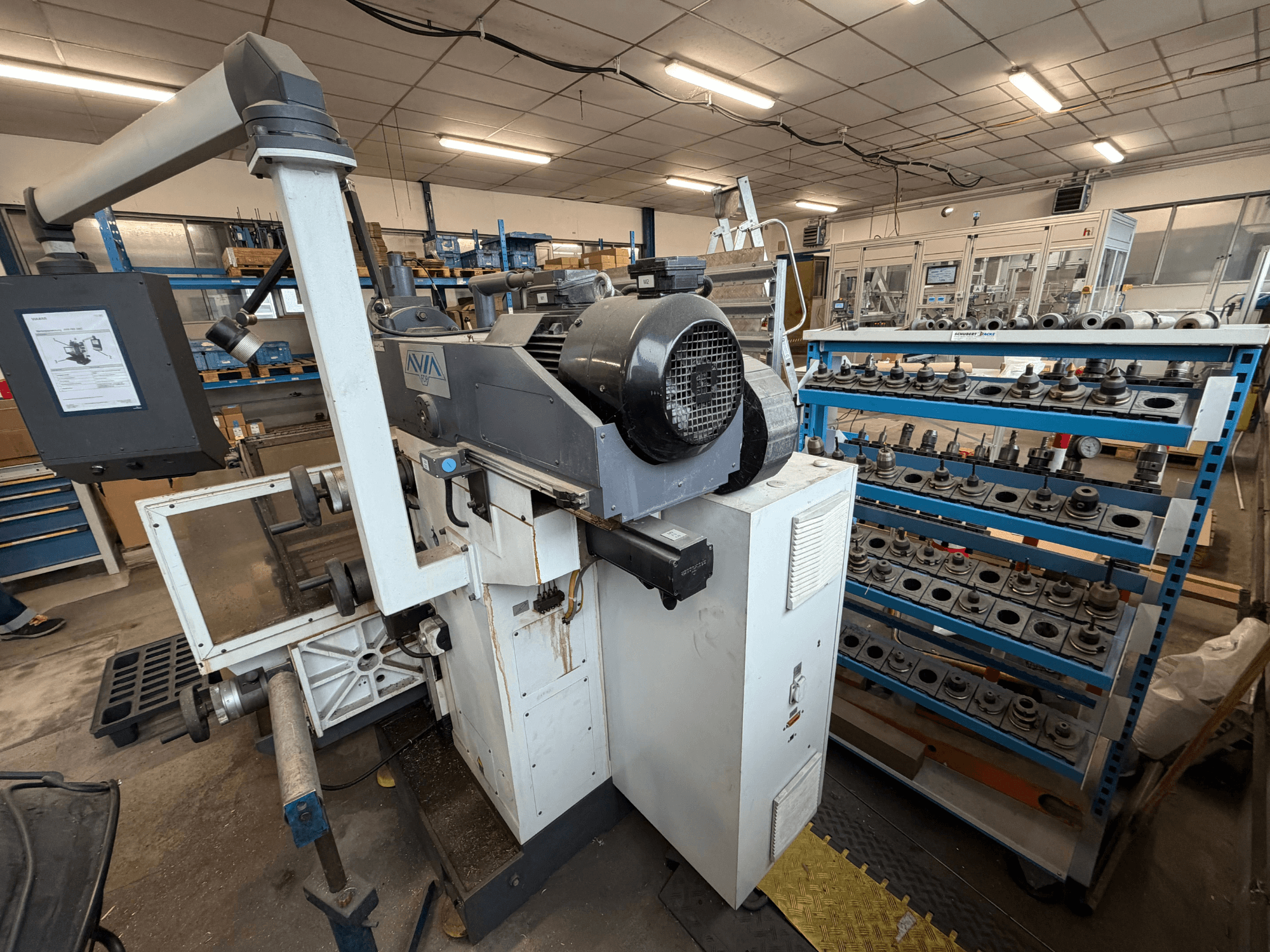

Avia FNX30NC universālais apstrādes centrs, skats no priekšpuses, kurā redzamas vadības ierīces un instrumentu uzglabāšanas zona, fonā — komponenti.

Paldies par apmeklējumu

Šī iekārta nesen tika pārdota. Izpētiet pieejamās līdzīgās iekārtas vai nosūtiet mums pieprasījumu.

Skatīt visas līdzīgās iekārtas

Skatīt līdzīgās iekārtas

Avia FNX30NC

Fotoattēlu galerija

Avia - FNX30NCDE-MIL-AVI-2012-00001

Pārdots

Vai jums ir vēl kādi jautājumi? Sazinies ar mums!

Sergi Guardia

+49 162 4027635

s.guardia@gindumac.com

Sazinieties ar Whatsapp

GINDUMAC
Produkti
Darbgaldi
➤ Pārdošanā lietots Avia FNX30NC | gindumac.com

Rādīt oriģinālvalodā

Šī 3-asu Avia FNX30NC mašīna ir ražota 2012. gadā. Tās vārpstas maksimālais apgriezienu skaits ir 3000 apgr./min., un tajā var izmantot instrumentus ar maksimālo diametru 125 mm un svaru 7 kg. Mašīna ir aprīkota ar plašu instrumentu komplektu, kas atrodas uz zila daudzpakāpju instrumentu plaukta, kā arī ar mašīnas skrūvgriezi un darba zonas aizsargapvalku. Ja vēlaties iegūt augstas kvalitātes apstrādes iespējas, apsveriet iespēju iegādāties mūsu piedāvāto universālo apstrādes centru „Avia FNX30NC“. Sazinieties ar mums, lai uzzinātu vairāk.

Pārskats

zīmols: Avia
gads: 2012
MODELIS: FNX30NC
pielietojuma veids: Frezavimas
Atrašanās vieta: Vācija
iekārtas veids: Universālais apstrādes centrs
vadības bloka zīmols: HEIDENHAIN

Tehniskā informācija - Avia FNX30NC

Vadības bloks

Vadības marka: HEIDENHAIN
Vadības modelis: TNC 320

Izmēri

Mašīnas augstums: 1950 mm
Mašīnas garums: 2700 mm
Mašīnas svars: 1700 kg
Mašīnas platums: 2250 mm
Galda slodze: 200 kg

Kustība

Asu skaits: 3
X ass pārvietošanās: 400 mm
Y ass pārvietošanās: 315 mm
Z ass pārvietošanās: 350 mm

Tehniskās specifikācijas

Vārpstas jauda: 5.5 kW
Vārpstas ātrums: 3000 RPM
Kūļa izmērs: SK 40

Papildus informācija

- Kopējā jauda: 9,0 kW

- Piegādes spriegums: 3x 400 V maiņstrāva

- Vadības spriegums: 24 V DC

- Mašīnas apgaismojuma spriegums: 24 V DC

- Frekvence: 50 Hz

- Nominālā strāva: 20 A

- Fiksētā leņķa galda nostiprināšanas laukums: 315 x 710 mm

- Fiksētā leņķa galda T-veida rievas: 5 / 14 x 63 mm

- Fiksētā leņķa galda svars: 95 kg

- Fiksētā leņķa galda maksimālā slodze: 200 kg

- Vertikālās konsoles galda nostiprināšanas laukums: 235 x 350 mm

- Vertikālā konsoles galda T-veida rievas: 2 / 14 x (63/63) mm

- Instrumentu turētāja konuss: DIN 2080-40 (ISO 40)

- Vārpstas apgriezienu diapazons: 50–3000 apgr./min. (bezpakāpīgi regulējams)

- Vārpstas uzmavas cauruma diametrs: Ø56H7 mm

- Vertikālās galvas vārpstas manuālais pārvietojums: 80 mm

- Vertikālās galvas pagrieziena leņķis: ±45°

- Vertikālās galvas svars: 85 kg

- Pārvietojuma ātrums X, Y: līdz 5000 mm/min (bezpakāpīgi regulējams)

- Pārvietošanās ātrums Z virzienā: līdz 2500 mm/min (bezpakāpīgi regulējams)

- Ātrgaitas pārvietošanās X, Y virzienā: 6000 mm/min

- Ātrgaitas pārvietošanās Z virzienā: 3000 mm/min

- Asu motoru griezes moments X, Y: 4,5 Nm

- Asu motora griezes moments Z: 6,2 Nm

- Dzesēšanas šķidruma sūkņa motors: 0,2 kW

- Komplektācijā iekļautie piederumi / aprīkojums: Ietver plašu instrumentu komplektu, kas novietots uz zila daudzpakāpju instrumentu plaukta, mašīnas skrūvgriezi, skaidu un šļakatu aizsargu, dzesēšanas šķidruma sistēmu un lietošanas rokasgrāmatu.

*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
