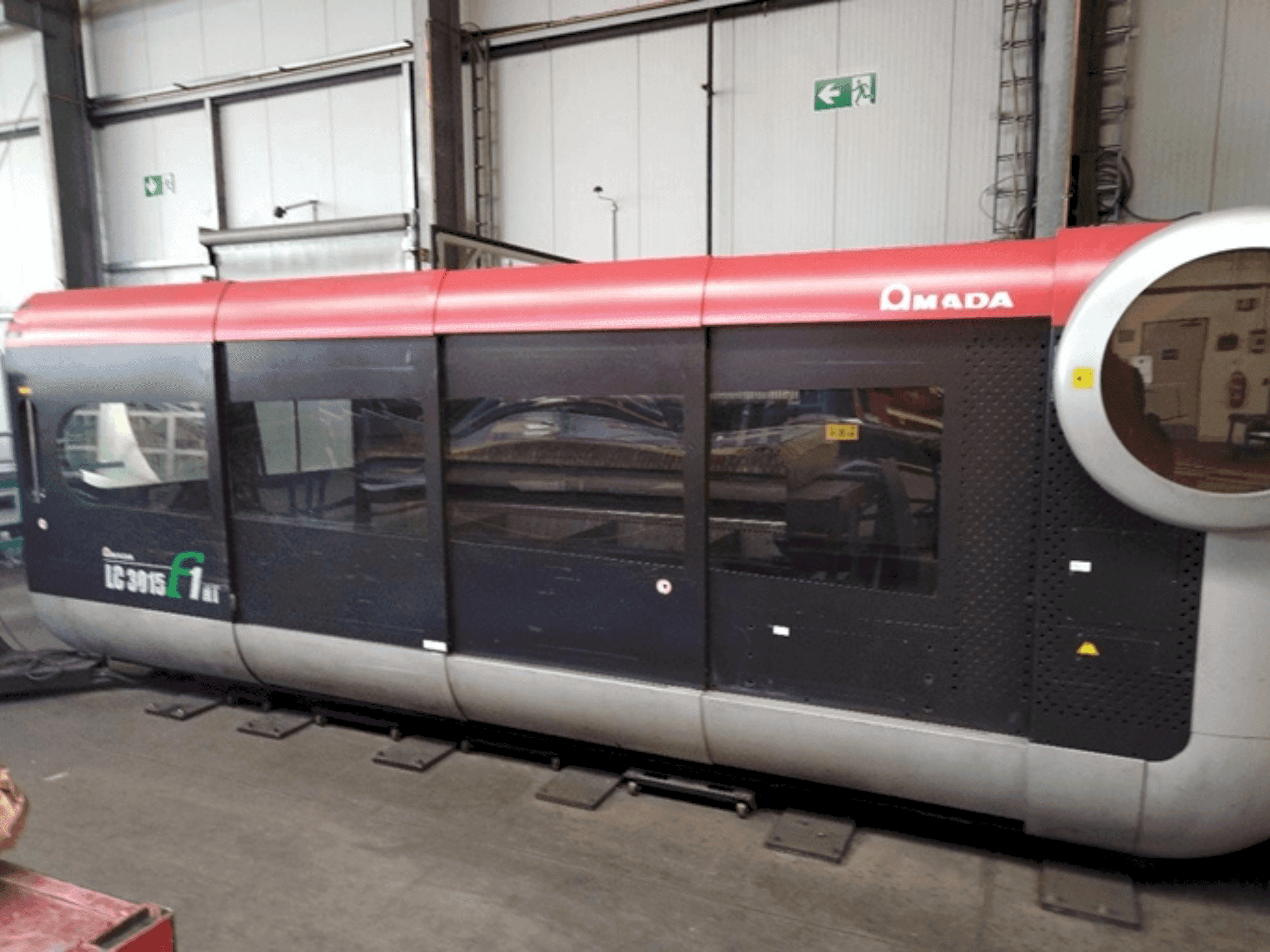

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības

• Nepieciešamā jauda: 98 kva
• Jauda: 4 kw
• Lāzera rezonators: af4000i-b
• Transformators: marx tg 516

Papildu informācija

Iekārta ar transportēšanas kasti (G x P x A): 7120 × 3150 × 2370 mm Svars (ar transportēšanas kasti): 13 500 kg Lāzera rezonators (G x P x A): 2460 × 1140 × 1965 mm Lāzera rezonatora svars: 1300 kg Kombinētā iekārta (G x P x A): 2332 × 1638 × 2201 mm Kombinētā iekārta: aptuveni 1750 kg Transformators (G x P x A): 950 × 800 × 950 mm Transformatora svars: 484 kg Palešu mainītājs (G x P x A): 3868 × 2352 × 1010 mm Palešu mainītāja svars (bez paceļamiem lodīšu balstiem): 2450 kg Palešu mainītāja svars (ar paceļamiem lodīšu balstiem [opcija]): 3500 kg Elektriskie pieslēgumi Sistēmas kopējais jaudas pieslēgums: 400 V / 127 KVA Transformatora jaudas pieslēgums: 400 V / 89 kVA / 160 A Kombinētās iekārtas barošanas pieslēgums: 400 V / 38 kVA /55A Lāzera rezonatora barošanas pieslēgums: 200 V / 55 kVA Vadības un piedziņu barošanas pieslēgums: 200 V / 34 kVA Darba spriegums: 3×400 V(±10%)/PE/50 Hz Maksimālā strāvas patēriņš: 55 A Transformatora nominālā jauda: 89 kVA Transformatora nominālais primārais spriegums: 3×400 V(±10%) Transformatora nominālais sekundārais spriegums: 3×200 V Transformatora nominālā primārā strāva: 132 A Transformatora nominālā sekundārā strāva: 257 A Saspiestā gaisa un gāzes prasības Kopējās saspiestā gaisa prasības (gaiss netiek izmantots kā griešanas gāze): 7 bar; 69,6 m³/h Kopējās saspiestā gaisa prasības (gaiss tiek izmantots kā griešanas gāze): maks. 9,7 bar; 132,6 m³/h Saspiestais gaiss iekārtas funkcijām ("dzesēšanas griešana" un "eļļas izsmidzināšana"): 6 bar; 18 m³/h saspiests gaiss "ECO CUT": 6 bāri; 18 m³/h saspiests gaiss dūmu nosūkšanas sistēmai DELTAComp 1500-8/9: 5 bāri; 5,6 m³/h Lāzera gāzes patēriņš: 10 litri stundā Griešanas gāzes: Nepieciešams skābeklis, slāpeklis un saspiests gaiss (ja tiek izmantots kā griešanas gāze). Vides un atrašanās vietas prasības Darbības telpas temperatūra: no +15 līdz +35 °C Telpas augstums: vismaz 4 m Apgaismojums: vismaz 500 luksi Mitrums: mazāk nekā 75% (bez rasas kondensāta) Vibrācijas: jābūt izturīgam pret seismisko paātrinājumu zem 0,05 G (0,49 m/s²) ar amplitūdu zem 5 µm. Pamatnes slodzes izturība: ≥49 kN/m²
