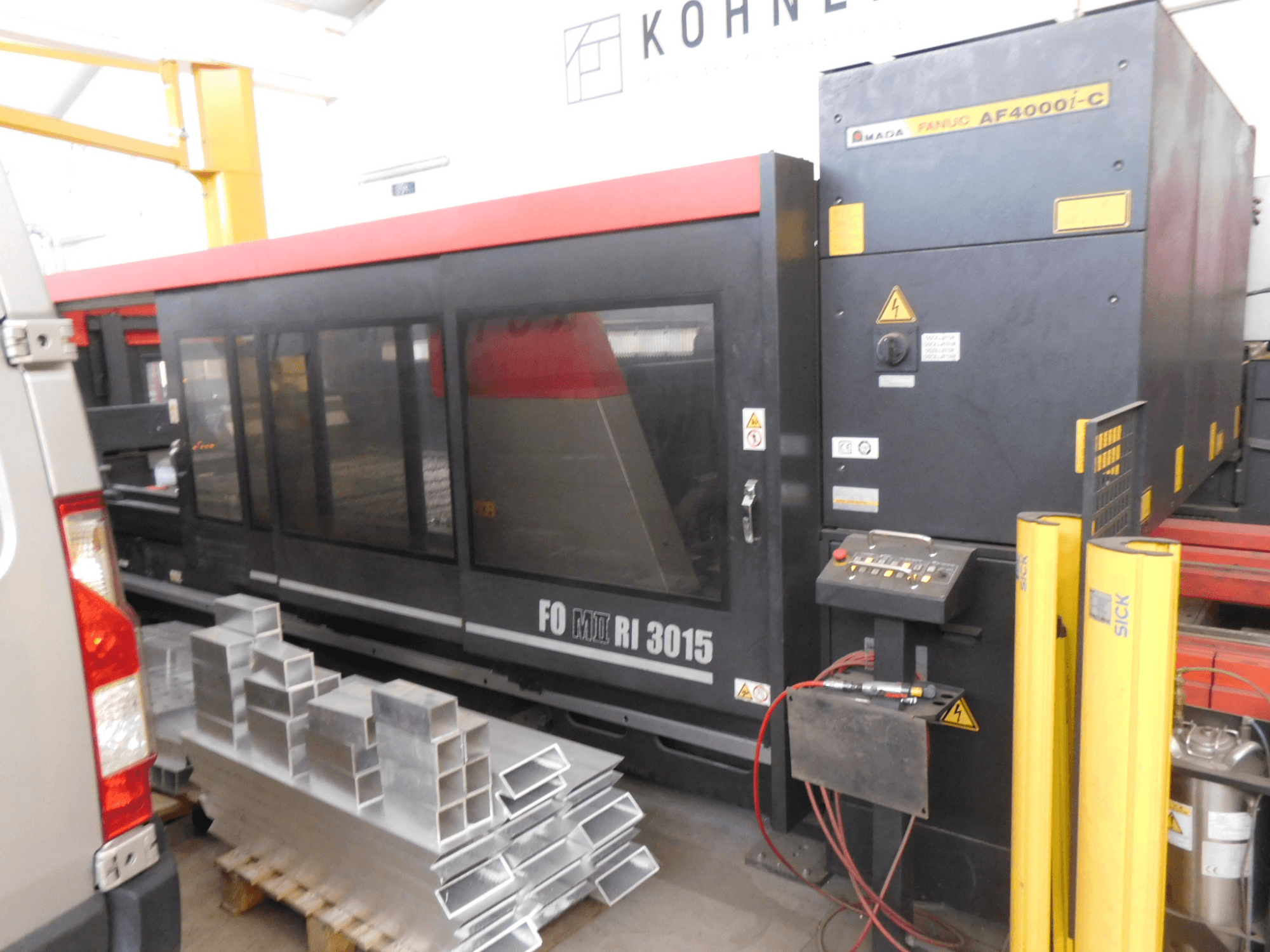

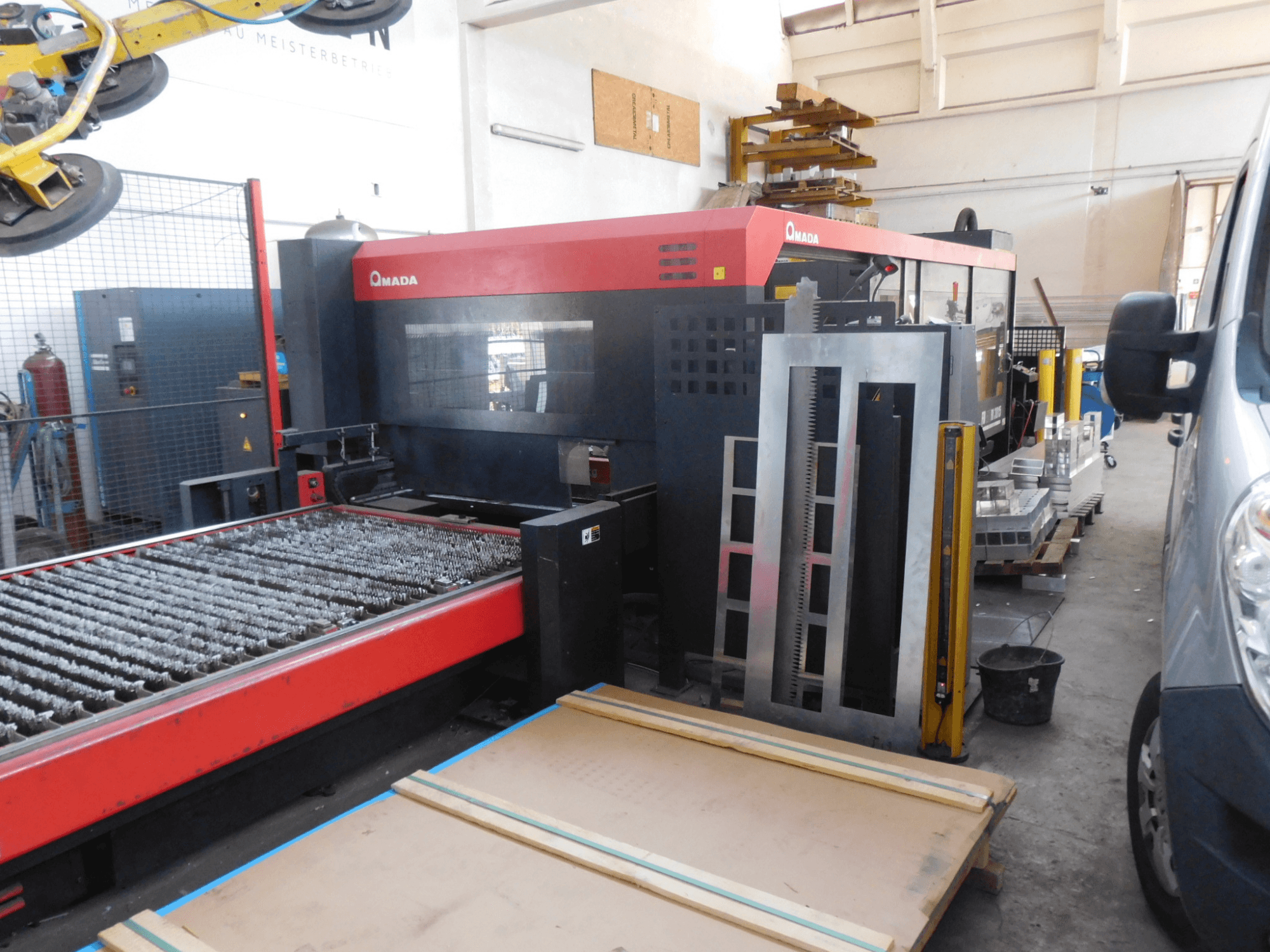

AMADA - FO-3015 II RIDE-CUT-AMA-2012-00003

• Lāzera tips: CO2 lāzers, AC-HF ierosmes, ātra aksiālā plūsma

• Lāzera izejas jauda: 4000 vati (nepārtraukti), 5000 vati (maksimums)

• Optiskā sistēma: Sistēma: lidojošā optika

• Darbības diapazons (X x Y x Z): 3070 x 1550 x 200 mm

• Maks. Galda slodze: 920 kg

• Maks. Materiāla biezums (vieglais tērauds): 20 mm

• Pozicionēšanas ātrums: 80 m/min (X/Y), 60 m/min (Z), 113 m/min (vienlaicīgi).

• Pozicionēšanas precizitāte: ± 0,01 mm / 500 mm

• Pozicionēšanas atkārtojamība: ± 0,005 mm

• Vadības bloks: AMNC 3i (21,5 collu ekrāns)

• Lāzera avota tips: AO4B-0815-B342 (YOM 2013, S/N L13X40476).

• Lāzera stabilitāte: ± 2%.

• Lāzera gāzes patēriņš: aptuveni 10 l/h

• Lāzera gāzu maisījums:

  • CO₂: 5 ± 0.25%

  • He: 60 ± 3%

  • N₂: 35 ± 1.75%

• Sijas režīms: aptuveni TEM₀₀₀.

• Staru kūļa novirze: mazāka par 2 mrad.

• Impulsu frekvence: 1 - 2000 Hz

• Vides apstākļi: 5 - 35°C pie maks. 75% mitrums

• Temperatūras diapazons (darba temperatūra): 25°C (± 1°C)

• Lāzera viļņa garums: 10,6 µm

• Lāzera gāzes patēriņš: aptuveni 10 l/h

• Enerģijas patēriņš: 10 lāzeru: 12-59 kW (vidēji visai sistēmai)

• Rotācijas indekss (RI): integrēta iespēja apstrādāt caurules/profilu; RI vienība ir iekļauta dokumentācijā.

• Nepieciešamā jauda (galvenā bloka datu plāksnītē): 200 V, 50/60 Hz

• Iekārtas svars: 13,550 kg

• Oscilatora datu plāksnīte: AF4000i-C modelis, svars 1200 kg

• Galvenā bloka datu plāksnīte: FO3015IIRI modelis

• Pēdējais Fanuc veiktais remonts: 2023. gada 5. janvāris.

• Nomainīti blīvgredzeni uz lāzera caurules

• nomainīti iekšējie spoguļi

• nomainīts turbo pūtējs

Papildu aprīkojums

• Palešu mainītājs: LST3015 RI (YOM 2017, S/N 30153398)

• Barošanas avots/transformators: TG513 (S/N 987/13)

• Dzesēšanas/izsūknēšanas bloks: T330 (T330), t.s: PC5011FOm24kw (S/N 7196850001)

• VPSS 3i Tube Full Solution Pack programmatūra

• Steel-Prisma galda balsts

• Rotācijas indeksa cauruļu griešanas bloks
