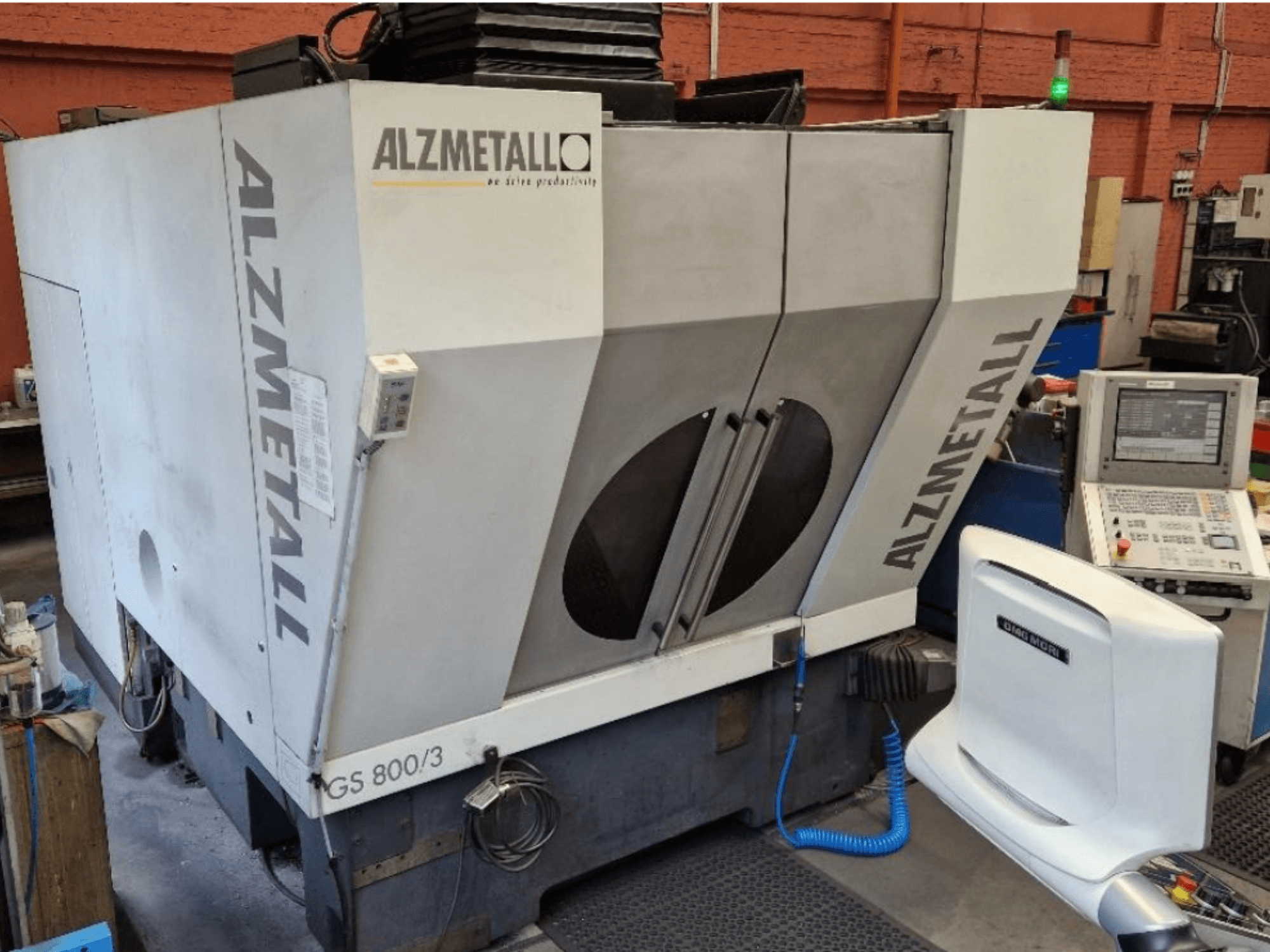

Alzmetall - GS 800/3DE-MIL-ALZ-2008-00002

- Attālums no vārpstas līdz stingrajam galdam: 150 – 650 mm

- Galda T-veida rievas: 9 T-veida rievas saskaņā ar DIN 650 X virzienā, 14 H12 platuma, 100 mm solis, 14 H7 centrēšanas rieva, galds nolaists par 80 mm

- Vārpstas tips: ar ūdeni dzesēta augstfrekvences motora vārpsta ar hibrīdiem vārpstas gultņiem un eļļas–gaisa eļļošanu

- Vārpstas konuss: HSK-A63 saskaņā ar DIN 69893 -

- Maks. griezes moments: 139 Nm pie 25 % darba cikla - Vārpstas īpašības: jauna vārpsta 2025. gadā, termiskās izplešanās kompensācija, hermētisks gaisa blīvējums, gaisa pūtiens caur vārpstas centru

- Ātrgaitas pārvietošanās (X/Y/Z): 45 m/min

- Maks. paātrinājums (X/Y/Z): 10 m/s²

- Maks. padeves spēks (X/Y/Z): 10 kN pie 40 % darba cikla

- Mērīšanas sistēmas: divkāršas tiešās lineārās mērīšanas sistēmas X/Y virzienā, tiešā lineārā mērīšanas sistēma Z virzienā

- Pozicionēšanas precizitāte (Tp): 0,007 mm saskaņā ar DIN ISO 230-2

- Instrumentu magazīna: ķēdes tipa magazīna ar 33 instrumentu pozīcijām

- Instrumentu maiņas sistēma: pacelšanas sistēma

- Maks. instrumenta diametrs: 90 mm (pilnā konfigurācijā) / 130 mm (ar brīvām blakus pozīcijām)

- Maks. instrumenta garums: 300 mm

- Maks. instrumenta svars: 10 kg

- Maks. kopējais instrumentu svars: 160 kg

- Instrumentu maiņas laiks: apmēram 2 sekundes

- Laiks no viena skaidu noņemšanas cikla līdz nākamajam: apm. 6 sekundes

- Darba spriegums: 3x 400 V

- Tīkla frekvence: 50 Hz

- Kopējā nominālā strāva: 55 A

- Tīkla padeves drošinātāji: 63 A gG - Nepieciešamais padeves spiediens: min. 6 bar

- Nepieciešamā tīkla sistēma: TN tīkls

- Transportēšanas izmēri: apm. 2 250 mm (platums) x 4 760 mm (dziļums) x 2 800 mm (augstums)

- Papildu aprīkojums un funkcijas:

- HEIDENHAIN TS 640 3D pieskāriena zonde ar infrasarkano starojumu

- HEIDENHAIN TT 140 automātiskā instrumentu mērīšana

- HR 410 elektroniskais rokturis

- Automātisks rulložalūziju jumta pārsegs

- Skrāpējošais lentu skaidu konveijers (īsām metāla skaidām, kuru garums nepārsniedz 80 mm)

- Visapkārt esošs tērauda lokšņu apvalks

- Apstrādes zonas iekšējā apdare no nerūsējošā tērauda

- Darba zonas apgaismojums - Elektriski aizsargātas horizontālas bīdāmās durvis ar mehānisku bloķēšanu

- Vadības skapja dzesēšana

- Trūkstošas/neiekļautas detaļas: Dzesēšanas šķidruma tvertne NAV iekļauta (nav dzesēšanas šķidruma tvertnes, sūkņu un skaidu skalošanas šļūtenes)
