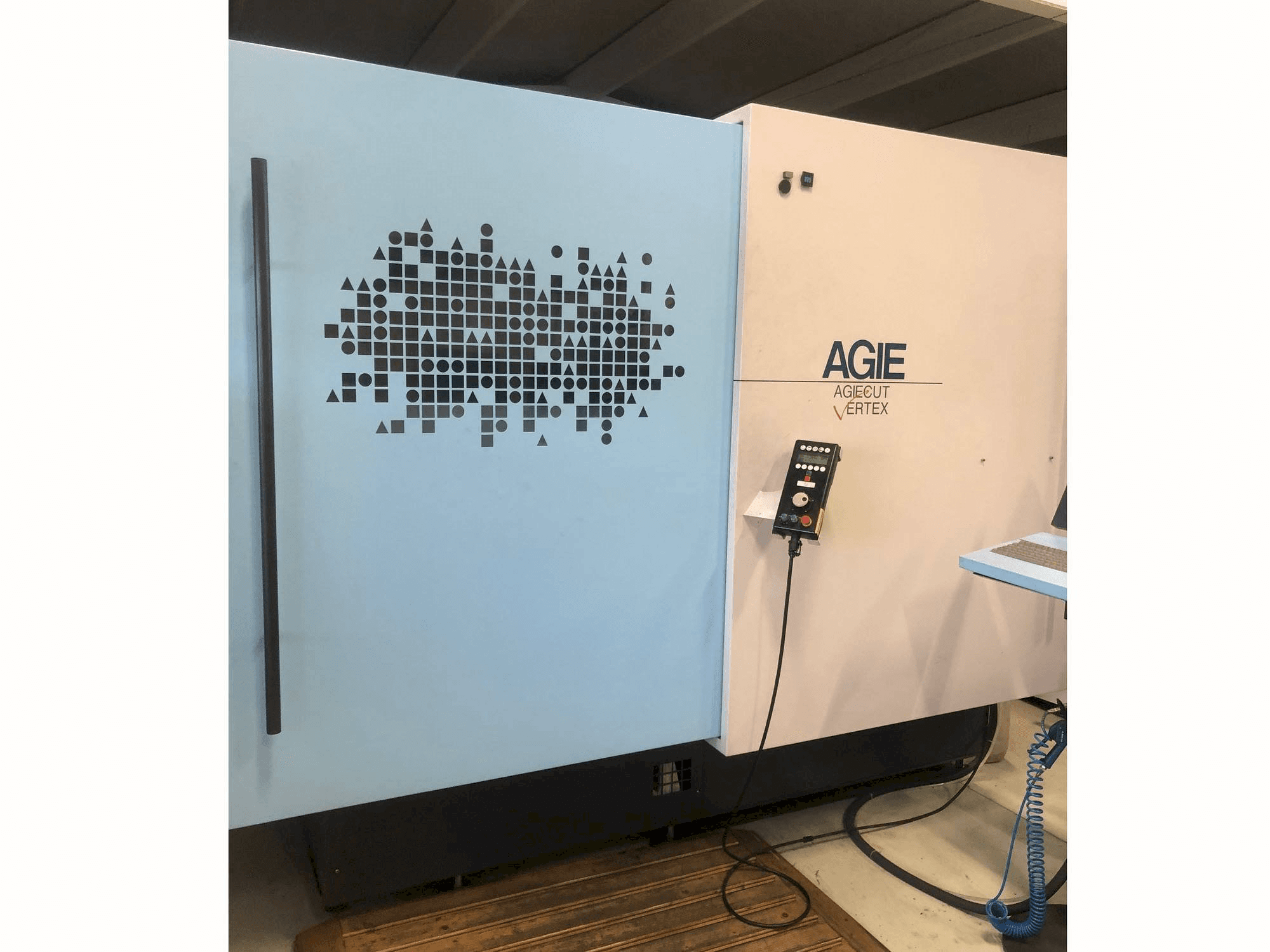

AGIE - Agiecut VERTEX 3SI-EDM-AGI-2006-00001

Kontrole: Agievision 5 (programmatūras versija 07.08.01)

Nosacījumi: - Uzstādīt un kontrolēt programmu Agiegiever Agiever Agiever: Izcila; regulāra apkope; nesen veikts kapitālais remonts; pilnībā darboties spējīgs; var testēt ar strāvu.

EDM darba stundas: aptuveni 37 021 h.

Gājieni (U/V): ±70 / 70 mm

Spriegošanas attālums: 70 mm / 70 mm (70 mm / 70 mm), 70 mm / 70 mm (70 mm / 70 mm): 1,100 mm

Maksimālie apstrādājamo detaļu izmēri: 1050 × 650 × 250 mm

Maksimālais apstrādājamā izstrādājuma svars: iegremdēts 400 kg / nepiegremdēts 800 kg

Maksimālais griešanas augstums: līdz 250 mm

Konusēšanas iespējas: ±30° / 100 mm

Pozicionēšana

• Maksimālais manuālais ātrums: 2 m/min

• Maksimālais programmējamais ātrums: 3 m/min

• Izšķirtspēja: 0,0001 mm

• Ģeometriskās pielaides: saskaņā ar ražotāja specifikācijām

Stieples sistēma

• Stieples diametra diapazons: 0,07-0,33 mm (standarta 0,20 mm)

• Stieples spoles ietilpība: līdz 25 kg

• Stieples spriegojums: 0-25 N

• Stieples ātrums: 60-300 mm/s

• Stieples padeve: pusautomātiska

• Stieples iznīcināšana: smalcinātāja sistēma

Aprīkojums un funkcijas

• Automātiska stieples vītņošanas sistēma

• Vītņošanas sprauslas: 2 mm (pēc izvēles 1 mm / 0,6 mm)

• Kombinēta stieples vadotnes sistēma un cilindriskā stieples vadotne

• Elektroniskais rokas ritentiņš (manuāla vadība)

• Tālvadības pults ar LCD displeju

• TFT vadības ekrāns (1024 × 768)

• Tastatūras un peles vadība
