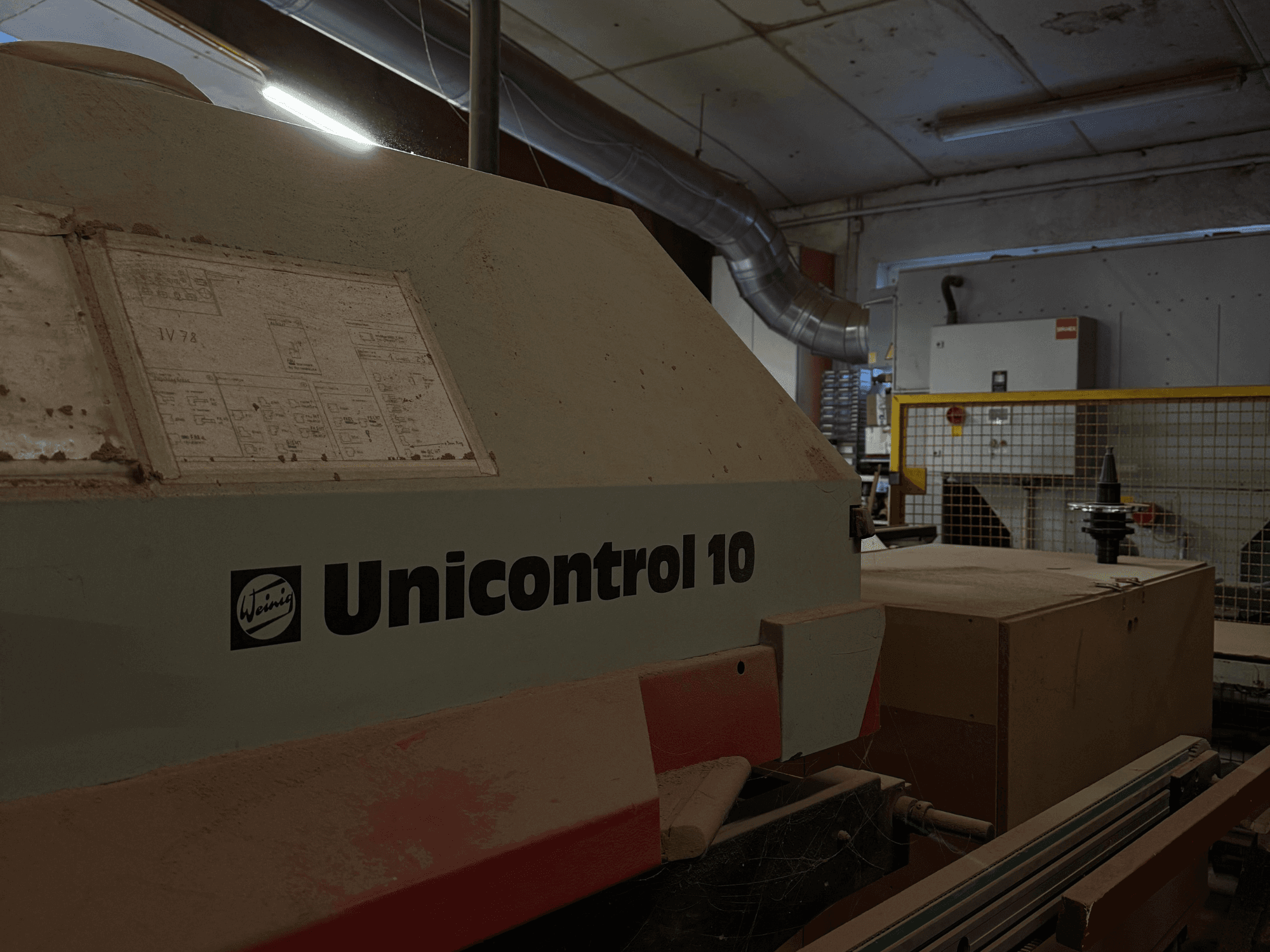

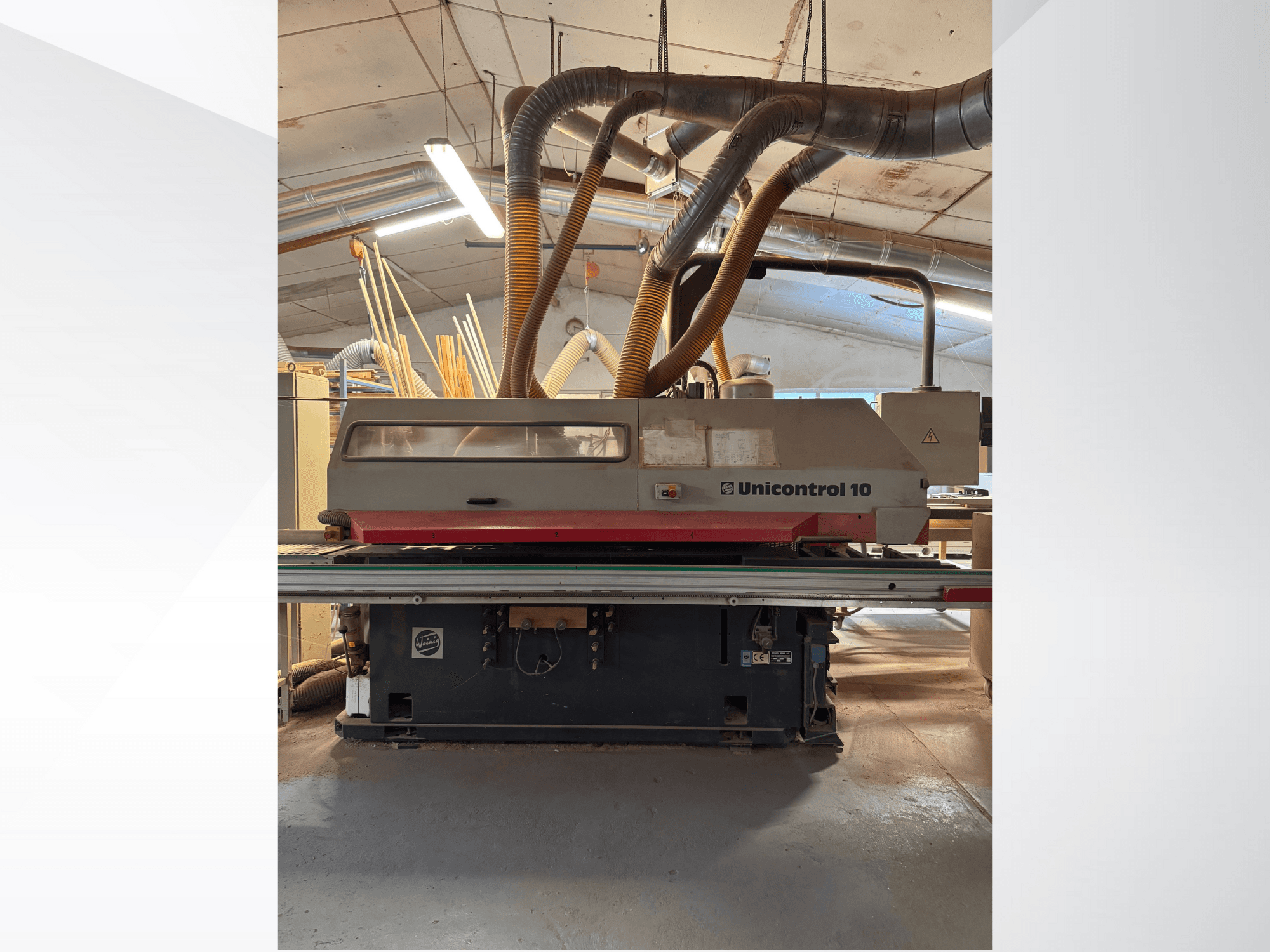

WEINIG / DIMTER - Weinig Unicontrol 10-5DE-MIL-WEI-1998-00001

• Iespējas

  • Darba platums: 40-220 mm

  • Darba augstums (garenvirziena apstrāde): 40-100 mm

  • Darba augstums (šķērsapstrāde): 40-100 mm (pretkoka augstums 80 mm).

  • Detaļas garums (garenvirzienā): min. 220 mm + 2 x tapas garums.

  • Apstrādājamās detaļas garums (šķērsgriezums): min. 275 mm + 1 x tapskrūves garums ar 320 mm diametra instrumentu.

• Padeve (šķērsapstrāde)

  • Motora jauda: 0,3 kW

  • Padeves ātrums: 3-25 m/min

  • Apstrādājamo detaļu fiksācija: 2 fiksācijas skavas

  • Garuma ierobežotājs: ar skalu un nolasīšanas lupu rāmja vai vērtnes ārējiem izmēriem

  • Skaitītājs: ar pneimatisko taktēšanu, 4 pozīcijas (nav paredzēts studijas logiem), līdz maksimālajam koka augstumam. 80 mm

  • Divdaļīga detaļu pakete: viena vai divu detaļu padeve, ar krusteniskās atdalīšanas un fiksācijas sistēmu.

    • 1. daļas (kas atrodas uz apstājas) koksnes platums: 55-90 mm

    • 2. daļas koka platums: 130 mm

• Padeve (garenvirziena apstrāde)

  • Motora jauda: 2,2 kW

  • padeves ātrums: 4-18 m/min (regulējams ar frekvenču pārveidotāju)

  • Attālums starp padeves veltņiem: 100/120 mm

  • padeves veltņu platums: 30/50 mm

  • padeves veltņa diametrs: 95 mm

• Apstrādes bloki

  • Šķērzāģis

    • Motora jauda: 3 kW

    • Vārpstas diametrs: 40 mm

    • Vārpstas ātrums: 2800 apgr./min

    • Instrumenta svārstības: maks. 400 mm

    • Aksiālā regulēšana: pneimatiskā pret 4 reizes reversu

  • 1. vārpsta ar tapām un rievām

    • Motora jauda: 11 kW

    • Vārpstas diametrs: 50 mm

    • Vārpstas ātrums: 3250 apgr./min

    • Instrumenta šūpoles: maks. 320 mm

    • Instrumentu iespīlēšanas garums: 320 mm

    • Aksiālās regulēšanas diapazons: 240 mm

    • Instrumentu skaits: Instrumentu skaits: 4 x 80 mm

    • Aksiālā regulēšana: hidrauliskā

  • 1. profilēšanas vārpsta

    • Motora jauda: 11 kW

    • Vārpstas diametrs: 50 mm

    • Vārpstas ātrums: 6000 apgr./min

    • Instrumentu diametrs: maks. 232 mm

    • Instrumenta nulles šūpoļu aplis: 130-140 mm

    • Instrumenta iespīlēšanas garums: 320 mm

    • Aksiālās/radiālās regulēšanas diapazons: 240/80 mm

    • Instrumentu pozīciju skaits: 1: Instrumentu skaits: 4 x 80 mm

    • Aksiālā regulēšana: hidrauliskā

  • 2. profilēšanas vārpsta

    • Motora jauda: 11 kW

    • Vārpstas diametrs: 50 mm

    • Vārpstas ātrums: 6000 apgr./min

    • Instrumenta diametrs: maks. 232 mm

    • Instrumenta nulles aplis: 130-140 mm

    • Instrumenta iespīlēšanas garums: 320 mm

    • Aksiālās/radiālās regulēšanas diapazons: 240/80 mm

    • Instrumentu pozīciju skaits: 1: Instrumentu skaits: 4 x 80 mm

    • Aksiālā regulēšana: hidrauliskā

  • Mehāniskās vārpstas bremzes

    • Profilēšanas vārpstai(-ām)

    • Šķērzāģim un profilēšanas/zāģēšanas iekārtām

  • Profila frēzēšanas bloks (horizontāls, augšējais; pirms pēdējā profilēšanas vārpstas)

    • Radiālā indeksācija: 2 pozīcijas

    • Ar aksiālo indeksu: 2 pozīcijas

    • Motora jauda: 3 kW

    • Vārpstas diametrs: 40 mm

    • Vārpstas apgriezienu skaits: 5850 apgr./min

    • Instrumenta šūpoles: 1,5 mm: 130 mm

    • Instrumenta iespīlēšanas garums: 40 mm

    • Aksiālās regulēšanas diapazons: 52 mm

    • Radiālās regulēšanas diapazons: 52 mm: 125 mm

  • Profila frēzēšanas bloks (vertikāls, pa labi; mašīnas galā)

    • Radiālā indeksācija: 2 pozīcijas

    • Ar aksiālo indeksu: 2 pozīcijas

    • Motora jauda: 3 kW

    • Vārpstas diametrs: 40 mm

    • Vārpstas apgriezienu skaits: 5850 apgr./min

    • Instrumenta šūpoles: 1,5 mm: 210 mm

    • Instrumenta iespīlēšanas garums: 160 mm

    • Aksiālās regulēšanas diapazons: 90 mm

    • Radiālās regulēšanas diapazons: 90 mm: 100 mm

  • Garuma tapsēšanas un rievgriešanas vārpsta (640 mm instrumentu iespīlēšanas garums, nevis 320 mm vārpsta)

    • Motora jauda: 15 kW

    • Vārpstas apgriezienu skaits: 2925 apgr./min

    • Instrumentu pozīciju skaits: 8 x 80 mm

    • Aksiālās regulēšanas diapazons: 560 mm

Papildu aprīkojums

• Lāzera virzošā gaisma šķērszāģa sekciju noteikšanai

• Studijas loga ierīce

  • Grozāms garuma ierobežotājs +/- 60° ar elektronisku digitālo displeju un pneimatisko fiksatoru

  • Bīdāmā skaitītāja josla

  • Speciāls spiediens slīpu detaļu ražošanai

  • Ierobežojums: koksnes biezums maks. 120 mm

  • Pie -60°: sagataves platums maks. 110 mm ar 80 mm tapas garumu vai maks. 150 mm ar pretprofiliem

• Frēzēšanas pakete

  • Sinhronizācijas ierīce ar automātisko iegremdēšanu (uz 1. profilēšanas vārpstas)

  • Atbalsta sliedes ar slīdošo siksnu

  • Augsta/zema taktējuma padeves rullītis līdz 2. profilēšanas vārpstai, lai saīsinātu frēzēšanas ceļu.

  • Programmatūras paplašinājums ar 100 brīvi programmējamiem frēzēšanas veidiem

• Divi aksiāli taktēti padeves rullīši pretī abiem profilēšanas vārpstiņiem šauru, īsu detaļu izgatavošanai.

• Stieņa vadotne

  • Automātiski taktēta virzošā josla apstādinājumā pakāpienu izgatavošanai

  • Stūres atbalsta stienis no augšas vertikāli labā profila frēzēšanas bloka zonā mašīnas galā.

• Elektroniska padeves augstuma regulēšana ar elektronisku digitālo displeju

• Automātiska virpošanas sistēma viena cilvēka darbam, ieskaitot konveijeru.
