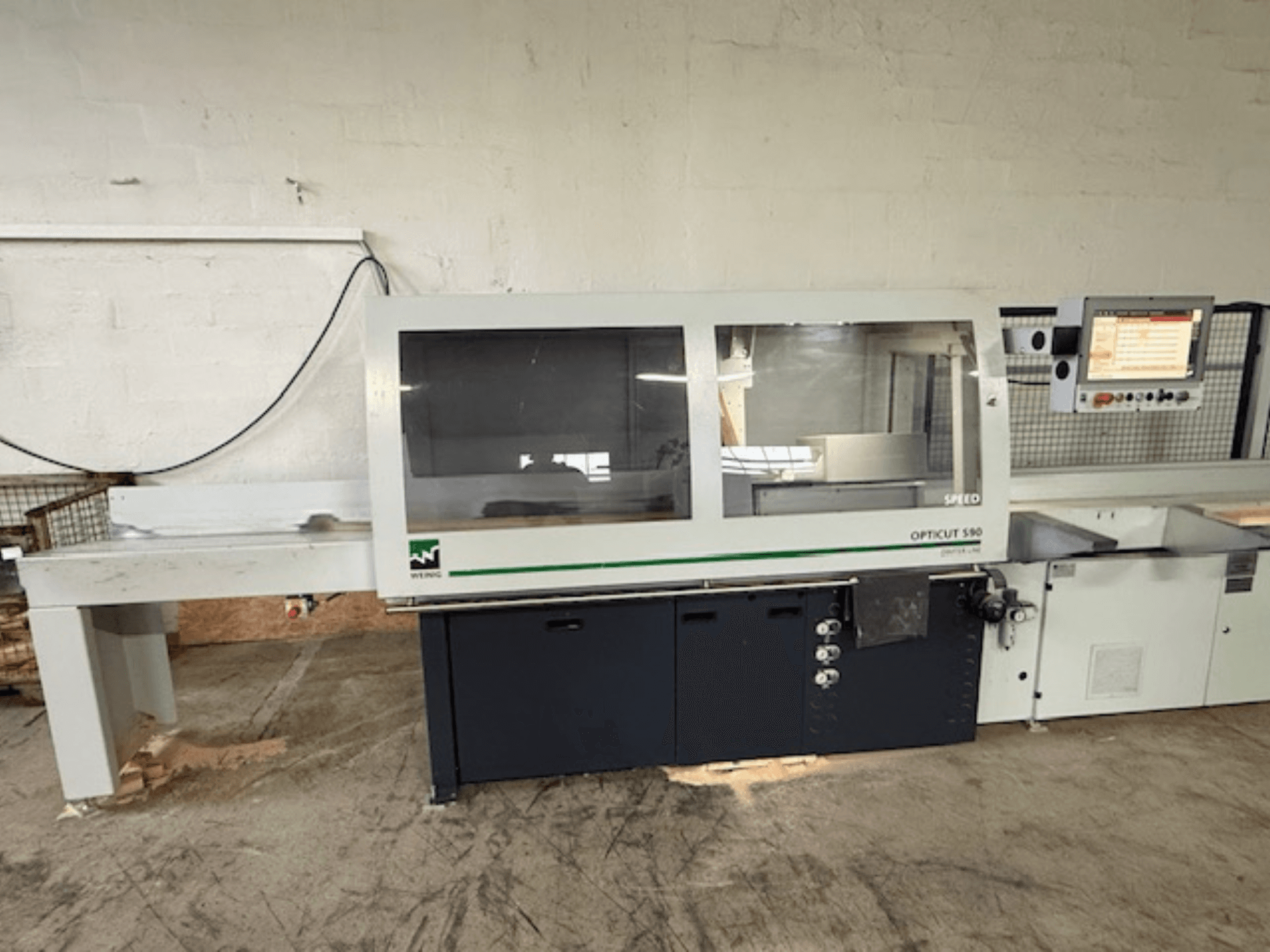

WEINIG / DIMTER - Opticut S90DE-SAW-WEI-2018-00001

Zāģa asmens

• Diametrs: 500 mm

• Caurums: 30 mm

• Regulējams zāģa asmens ātrums: 40-100%, izmantojot frekvenču pārveidotāju

Apstrādājamo detaļu ietilpība

• Ieejas garums (min/maks.): 400-6 300 mm

• Platums (min/maks.): 20-300 mm

• Biezums (min/maks.): 10-120 mm

• Maksimālais griešanas augstums: 120 mm

• Minimālais šķērsgriezums: 20 x 10 mm

• Maksimālais šķērsgriezums 1: 215 x 120 mm

• Maksimālais šķērsgriezums 2: 300 x 40 mm

• Pieļaujamais kokmateriālu izliekums: ne vairāk kā 2 mm/m vai 8 mm visā garumā

• Galda slīpums: 10°

Kustība un precizitāte

• Pozicionēšanas ātrums (reversais gājiens): maks. aptuveni 180 m/min.

• Pozicionēšanas ātrums (kustība uz priekšu): maks. aptuveni 60 m/min.

• Pozicionēšanas precizitāte: +/- 0,1 mm

Motori un jauda

• Stūmēja motora jauda: 5,1 kW

• Zāģa motora jauda: 7,5 kW

• Kopējā elektriskā slodze: aptuveni 15 kW

Vadība un saskarne

• Vadības bloks: OptiCom Pro ar 18,5" skārienekrānu

• Ekrāna izšķirtspēja: 1366 x 768 pikseļi

• Aizsardzības klase (priekšpusē): IP65

• Interfeiss: USB ports un Ethernet tīkla savienojums

• Datu formāts: CSV (ASCII) importam/eksportam

Komunālie pakalpojumi un vide

• Spriegums: 400 V / 50 Hz

• Darba spiediens: 6-8 bāri (min.)

• Gaisa patēriņš: aptuveni 250 NL/min

• Ekstrakcijas savienojums: diametrs 125 mm

• Nepieciešamā nosūknēšanas jauda: ātrums aptuveni 30 m/s; tilpums aptuveni 1300 m³/h.

• Trokšņa līmenis (tukšgaitā): ≤ 85 dBA
