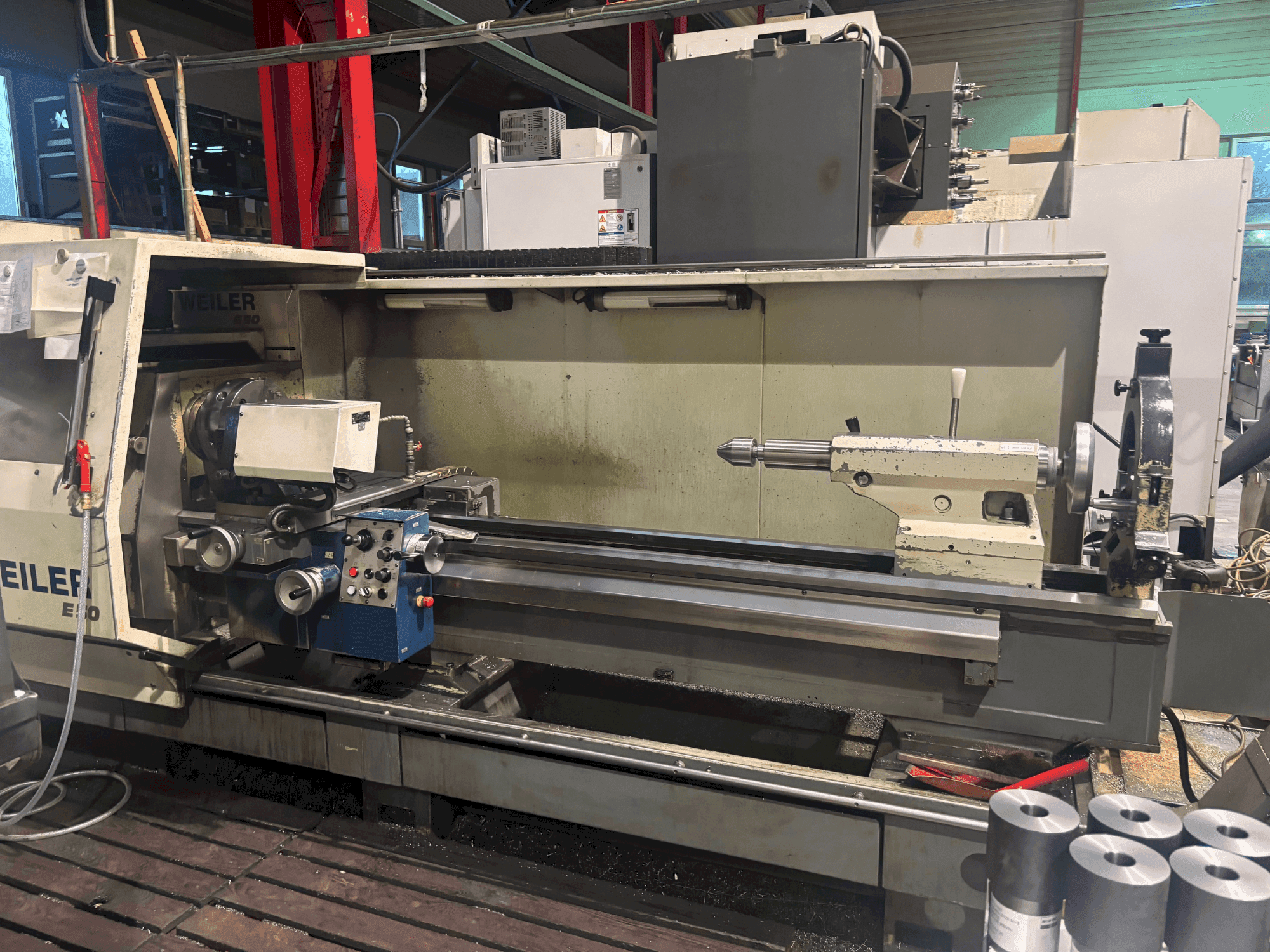

Weiler - E50 AT-TUR-WEI-2009-00001

Mašīnas priekšrocības

Kvalitatīvas mašīnas priekšrocības

• Vārpstas diametrs priekšējā gultnī: 120 mm
• Vārpstas urbums: 83 mm
• Galvenās vārpstas iekšējais konuss: metriska 90
• Padeves diapazons gareniski un plakaniski: 0–20 mm/apgr.
• Padeves spēks gareniski: 10000 n
• Padeves spēks plaknē: 7000 n
• Ievades ātrums gareniski/plaknē: 10/7 m/min vai 5/3,5 m/min
• Metriskās vītnes: 0,1–400 mm
• Collu vītne: 1/4" - 56 g/1"
• Moduļa pavedieni: 0,125–28

Tehniskās mašīnas priekšrocības

• Piedziņas jauda (60% / 100% ed): 20/17 kw
• Maks. Griezes moments pie griezes vārpstas: 1600 nm
• Pārnesuma pakāpe i: 1–625 min-¹
• Ii pārnesuma pakāpe: 4–2500 min-¹
• Gultas platums: 350 mm
• Spalvas diametrs: 80 mm
• Spoles gājiens: 200 mm
• Spalvas iekšējais konusveida izliekums: mk 5
• Virpošanas instrumenta šķērsgriezums (augstums/platums): 32 x 25 mm
• Vārpstas galva saskaņā ar din 55027: izmērs 8

Papildu informācija

Mašīna joprojām darbojas/ DP vītnes: 1–224/ Fiksēta, stabila balsta stiprinājuma diapazons: 12–150 mm/ 120–270 mm/ Kustīga, stabila balsta stiprinājuma diapazons: 12–125 mm/ Mašīna efektīvi darbojas 1 maiņas režīmā kopš tās iegādes/ Patrona, ieskaitot cietos un vairākus mīksto žokļu komplektus, un aizmugurējo balstu var piegādāt kā piederumus/ Visus saistītos instrumentus var apspriest pasūtījuma gadījumā/ Mašīnas pamatplatība ir 2,8 m x 5,2 m, 2,8 m jau ietver 600 mm kā darbstaciju/ Visas rokasgrāmatas ir pieejamas.
