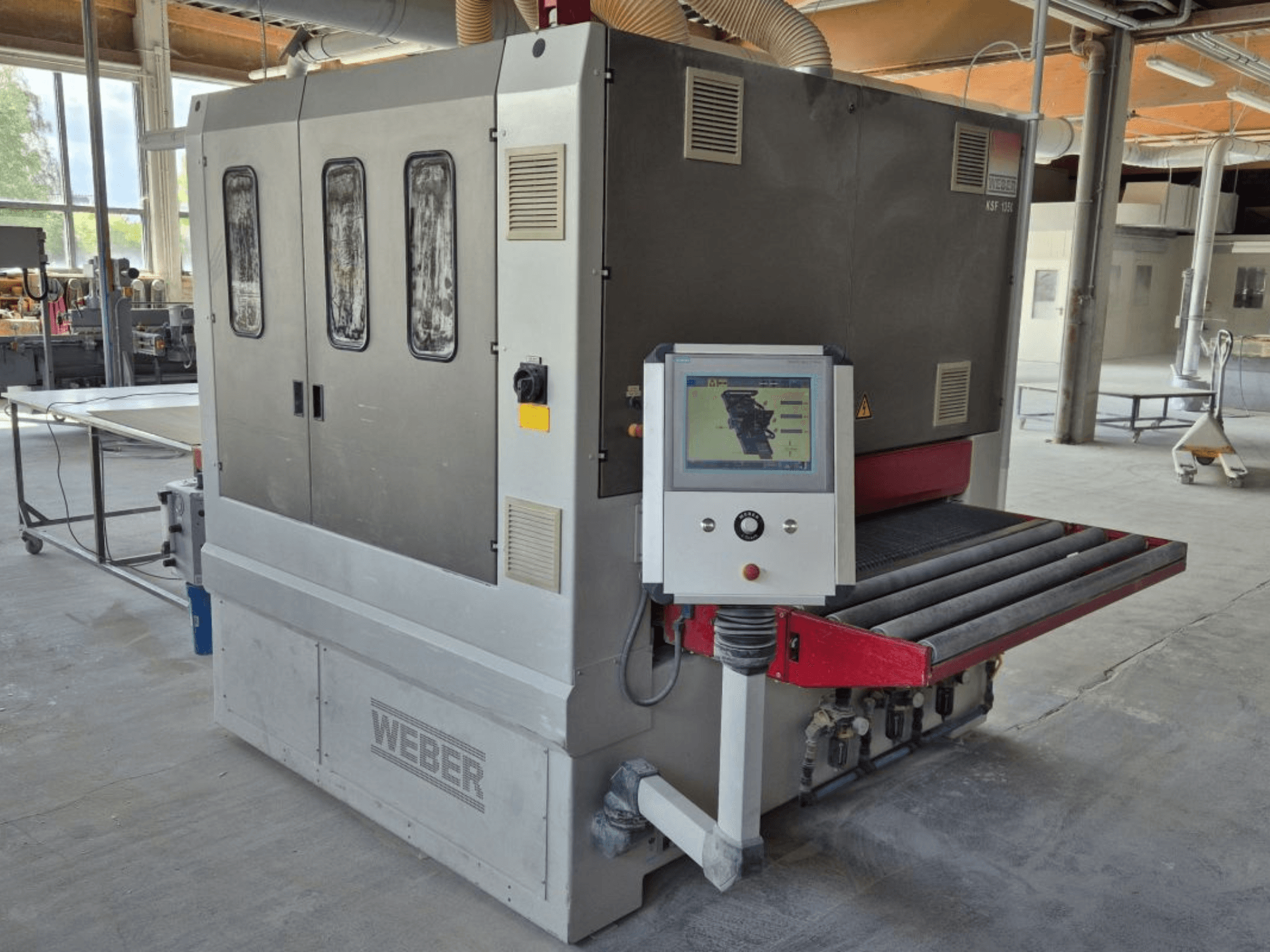

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Mašīnas rāmis un padeve

• Lielas izturības metināta tērauda konstrukcija 3 slīpēšanas vienībām

• Nemainīgs padeves augstums: 900 mm

• Vadības panelis un slīpēšanas lentes maiņa pa kreisi (padeves virzienā)

• Nepārtraukti regulējams padeves ātrums: 3-18 m/min, frekvences regulēšana

• Vakuuma konveijera lentes versija ar 5,5 kW vakuuma ventilatoru un vakuuma kanālu līdz mašīnas augšējai malai

1. bloks: šķērsu lentes bloks

• Spiediena lamelveida lente ar filcu un grafītu

• ISD saites spiediena joslas sistēma ar 11 mm apstrādājamo detaļu noteikšanu un 44 mm spiediena joslas platumu

• Ar apstrādājamo detaļu kontrolēta slīpēšanas lentes izpūšanas ierīce

2. bloks: CBF kombinētais bloks

• Rievotas gumijas kontakta rullītis Ø 130 mm, 60 Shore

• Šķērsvirziena padeves lamelveida lente ar atsevišķu 4,0 kW piedziņu

• ISA saites spiediena sijas sistēma ar 11 mm sagataves noteikšanu un 22 mm spiediena platumu (pretēji rotējoša)

• Ar apstrādājamo detaļu kontrolēta svārstveida slīpēšanas lentes izpūšanas ierīce

3. bloks: šķērssiksnas bloks

• ISD savienojuma spiediena staru sistēma ar 11 mm apstrādājamo detaļu noteikšanu un 44 mm spiediena stara platumu

• Ar apstrādājamo detaļu regulējama slīpēšanas lentes izpūšanas ierīce

Vadības ierīces un funkcijas

• Siemens MP 377 12" daudzpaneļu HMI: 12" krāsu displejs, programmu atmiņa 300 programmām, visu parametru iestatīšana, izmantojot programmu.

• WEBER i-Touch vadība ar rotējošo pogu navigāciju.

• WEBER AWDM: automātiska biezuma regulēšana pie mašīnas ieejas ar starta slēdzi.

• Pārlieku liela biezuma drošības rullītis pie ieejas: automātiska kontaktrullīša un segmentēto spiediena siju pacelšana; padeves izslēgšana.

• ISA/ISD vadība: augstas izšķirtspējas apstrādājamo detaļu noteikšana ar 22 mm soli; brīva sarežģītu formu ielāde; daudzkārtēja ielāde ar minimālu atstarpi; ar programmas palīdzību regulējama slīpēšanas intensitāte un spiediens.

• ISA savienojuma spiediena sijas sistēma (2. bloks): gareniski un šķērseniski pārvietojams spiediena gabals.

• ISD segmentētā spiediena stara sistēma (1. un 3. bloks): atsevišķi regulējams malu spiediens (tikai ārējās malas vai ārējās un iekšējās malas); iespējams izvēlēties garenvirziena un šķērsvirziena malām vai tikai garenvirziena malām.

Tehniskie dati

• Darba platums: 1350 mm

• 1. piedziņas bloks (Eco-Drive, ar frekvenču regulēšanu): 15,0 kW

• 2. piedziņas bloks (Eco-Drive, ar frekvenci regulējamu piedziņu): 20,0 kW.

• 3. piedziņas bloks (Eco-Drive, ar frekvenci regulējamu piedziņu): 15,0 kW.

• CBF piedziņa: 3,0 kW

• Vakuuma ventilatora piedziņa: 5,5 kW

• Pretatgāzēja padeve (ar frekvences regulēšanu): 3,0 kW

• Augstuma regulēšanas piedziņa (ar frekvenci regulējama): 0,75 kW

• Slīpēšanas lentes ātrums (ar frekvenci regulējams): aptuveni 3-20 m/s.

• Slīpēšanas lentes izmērs (šķērssiksnas): 2 × 150 × 5100 mm

• Slīpēšanas lentes izmērs (platās lentes): 1370 × 2620 mm

• Apstrādājuma biezums (min/maks.): 4-140 mm

• Darba augstums (konstants): 900 mm

• Bezpakāpju padeves ātrums: 3-18 m/min

Papildu aprīkojums

• Apstrādājamo detaļu izmešanas ierīce ar WEBER ES sistēmu (ar apstrādājamo detaļu kontroli; enerģijas taupīšana; individuāla slīdņa vadība)

• WANDRES mikroattīrīšanas sistēma, vienas birstes versija (mehāniskā zobveida birste ar integrētu mikromitrināšanu optimālai krāsas putekļu noņemšanai).
