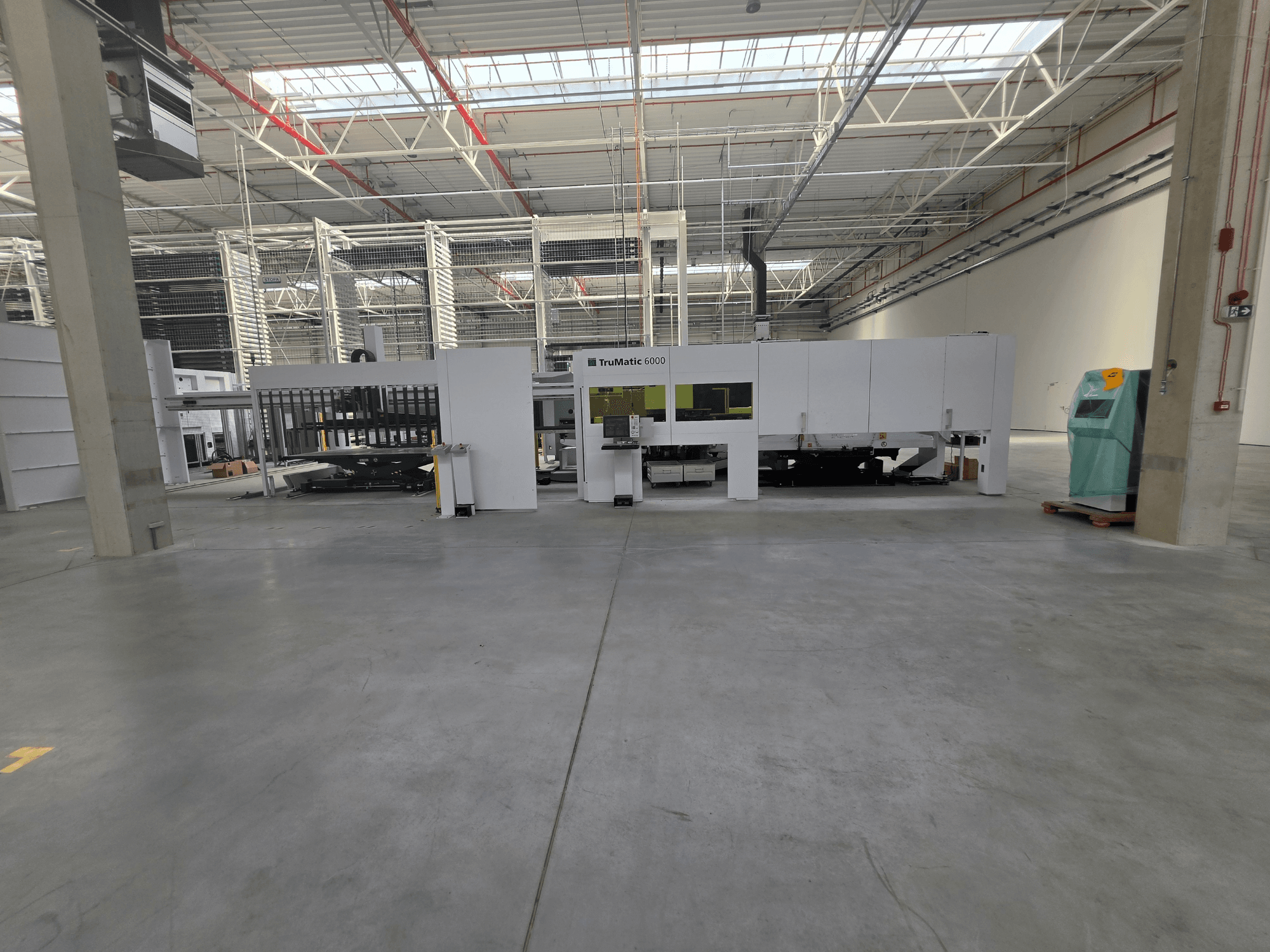

TRUMPF - TruMatic 6000-1600 fiberPL-PUN-TRU-2022-00001

• Lāzera avots: TruDisk 3001 cietvielu lāzers, 3 000 W, staru vadīšana pa optisko šķiedru (10 m), kompakta griešanas galviņa, sadursmju novēršanas sistēma, aizsargstikls, slēgta staru vadīšana, programmējams griešanas gāzes spiediens

• Vadība/operētājsistēma/saskarnes: Rexroth IndraMotion MTX CMP70; Windows Embedded; 17 collu skārienjūtīgais ekrāns; 4 GB programmu atmiņa; 320 GB HDD; USB; RJ45 10/100 Mbit/s; interneta tālpakalpojums; integrēta tehnoloģiju datu bāze; NC programmu pārvaldība; ražošanas plānošana; automātiska iekārtas izslēgšanās; tīkla savienojums programmēšanas/ražošanas sistēmām

• Darba laukums:

  • Perforēšana (bez pārvietošanas): 3 050 x 1 550 mm

  • Lāzergriešana (bez pārvietošanas): 3 050 x 1 550 mm

  • Kombinēta (bez pārvietošanas): 2 500 x 1 550 mm

  • Kombinēti (ar pārvietošanu): 3 050 x 1 550 mm

  • Maksimālais lokšņu biezums: 6,4 mm; Maksimālais detaļas svars: 230 kg

  • Maksimālais detaļas izmērs, izmantojot atvērumus: 500 x 500 mm (lāzers) / 500 x 500 mm (perforēšana); izmantojot izvadkanālu: 80 x 50 mm

• Asis/jauda:

  • Piedziņas: apkopes neprasoši maiņstrāvas servodzinēji (X/Y/C); elektrohidrauliska caurumošanas galviņa

  • Maksimālie ātrumi: X 90 m/min; Y 90 m/min; vienlaicīgi 108 m/min; C-ass 330 apgr./min (perforēšana/vītņu veidošana)

  • Frekvences: maksimālā perforēšana pie E=1 mm: 917 sitieni/min; marķēšana: 2 800 sitieni/min

  • Precizitāte: Pa ±0,1 mm; Ps ±0,03 mm; minimālais solis 0,001 mm

• Perforācijas vienība:

  • Spēks: 180 kN; elektrohidrauliska galviņa; rotējošs vienvietīgs instrumentu turētājs

  • Instrumentu apkārtmērs: caurumošana 76,2 mm; vītņu veidošana 101,6 mm; pēc izvēles 110 mm

  • Maiņas laiks: pamata 3,2 s; MultiTool 0,3 s

  • Magazīna: 25 lineārās pozīcijas; standarta 22 instrumenti; līdz 220 ar MultiTool

  • Skavas: 3 hidrauliskas; pilnībā rotējami instrumenti; programmējams sagataves turētājs; instrumenta garuma kompensācija; caurumošanas eļļošana; skaidu izsūknēšana ar automātisku caurules iztukšošanu un pildījuma līmeņa novērtēšanu; gājiena skaitītājs; instrumenta eļļošanas līmeņa uzraudzība; saderīgs ar WhisperTools

• Formēšanas/perforēšanas funkcijas:

  • MultiTool; MultiBend; vītņu veidošana (M2,5–M10); virsmas marķēšana/reljefa veidošana; vertikāli pārvietojamas skavas

  • Maksimālais MultiBend: platums 55 mm; augstums, ieskaitot materiālu, 25 mm; leņķis līdz 90°

  • Automātiska vītņu veidošanas eļļošana; vītņu skaitītājs

• Lāzergriešanas iespējas (maks. biezums):

  • Mīkstais/konstrukcijas tērauds: līdz 6 mm (O2 vai N2)

  • Nerūsējošais tērauds: līdz 6 mm (N2)

  • Alumīnijs: līdz 5 mm (N2)

• Lāzera funkcijas: NitroLine; FocusLine; FastLine; FlyLine; ControlLine; atgriezumu noteikšana; izmetējs cilindrs lāzergrieztām detaļām; lāzera notikumu žurnāls; automātiska griešanas galvas augstuma regulēšana

• Standarta iekārtas aprīkojums un drošība:

  • Cieta C-veida metināta rāmja konstrukcija; koordinātu vadības sistēma; lineārais instrumentu magazīns

  • 3 hidrauliskie skavas; programmējama pārvietošana; kājas pedālis skavu aizvēršanai

  • Starojuma aizsardzība pie griešanas galvas; divi 500 x 500 mm detaļu vāki ar sensoriem

  • Lodīšu galdi; divi gatavo detaļu konteineri; skaidu konteiners

  • Kompakta putekļu nosūces un filtrēšanas iekārta

  • Ūdens-gaisa dzesēšanas iekārta (mašīnai un lāzeram)

  • Sākotnējā hidrauliskās eļļas uzpilde

  • Divlīmeņu drošības gaismas aizsargbarjeras; ātra piedziņas izslēgšana; aizsardzība pret izkliedētu lāzera starojumu

  • Labais iekšējais pozicionēšanas tapis; CE marķējums un atbilstības deklarācija

Papildu aprīkojums

• Viedā perforatora uzraudzība

  • Pēdējās perforācijas operācijas optiskā uzraudzība; perforatora lūzuma noteikšana; automātiska pārbaude pirms instrumenta maiņas

• Papildu/uzlabota fiksēšana

  • Papildu skavas plānām loksnēm; atsevišķi atveramas skavas; vertikāli pārvietojamas skavas (maksimālais vertikālais gājiens 12 mm); automātiski aizverams skavu turētājs ar optisko sensoru

• Pneimatiskais sagataves turētājs

  • Divi pneimatiskie cilindri (pa kreisi/pa labi no perforācijas galvas); darbojas neatkarīgi no uzstādītā instrumenta

• Plāno lokšņu apstrādes komplekts

  • Suku galdi jutīgiem materiāliem; vertikāli pārvietojamas atbalsta galda lodītes; izpūšanas instrumenti mazām detaļām; lokšņu izliekuma noteikšana

• Skaidu konveijers

  • Automātiskais skaidu konveijers; nolaižams skaidu konteiners ilgstošai darbībai bez uzraudzības

• SheetMaster 3000 x 1500 mm (AK04) – automātiska lokšņu iekraušana/izkraušana

  • Maksimālais izkraujamās loksnes izmērs 3 000 x 1 500 mm; minimālais izmērs 600 x 370 mm; biezums 0,5–8 mm; maksimālais loksnes svars 230 kg

  • Maksimālie ātrumi: X 180 m/min; Z 30 m/min; apkopes neprasoši digitālie servodzinēji

  • Paralēla iekraušana/izkraušana; lokšņu atdalīšana; pozicionēšanas atbalsts; lāzera grieztu detaļu izkraušana ar uzraudzību; skenera uzraudzīta zona

• GripMaster 3000 x 1500 mm – automātiska karkasa izņemšana

  • Maksimālais skeleta izmērs 3 000 x 1 500 mm; biezums līdz 8 mm; svars līdz 230 kg

  • Maksimālais skeleta kaudzes augstums 230 mm; skeleta kaudzes svars līdz 2 000 kg

  • Ar sensoriem kontrolēti satvērēji; automātiska kraušana; pagriežama skeleta palete; izņemšana gandrīz paralēli nākamās loksnes iekraušanai

• Divsliežu ratiņu sistēma – lielformāta

  • Divkāršie iekraušanas/izkraušanas ratiņi; maksimālā iekraušanas slodze 3 000 kg; maksimālā izkraušanas slodze 3 000 kg

  • Vagona augšējā mala 747 mm; apakšējā 290 mm; eiro paletes iekraušanas/izkraušanas augstums līdz 200 mm (augšā/apakšā)

  • Divkārša izejmateriāla ietilpība; divu materiālu piegāde; palielināta gatavo detaļu ietilpība

  • Detalju šķirošanas atbalsts ar SheetMaster; manuāla ratiņu iekraušana/izkraušana paralēli ražošanai

  • Pielāgojami sliedes; iebūvētas vai uz grīdas montētas konfigurācijas

• Integrācija ar noliktavu

  • Uzglabāšanas saskarne; automatizēta savienojuma ar materiālu noliktavu

  • TruStore un STOPA integrācija; TC-CELL / TruTops Fab Module savienojums ar noliktavu

  • Automatizēta ražošanas/materiālu plūsma; neapstrādātu/gatavu lokšņu datu apmaiņa

  • Ar noliktavu savienota drošības sistēma; papildu apgaismojuma aizsardzības zona; drošības žogi, ja nepieciešams

• Instrumentu aprīkojums un sagatavošana

  • RTC kasetes, ieskaitot štancu plāksnes; vieglas; piemērotas lielam paātrinājumam; droša smagu instrumentu fiksācija; ergonomisks rokturis

  • QuickSharp instrumentu slīpēšanas sistēma ar automātisku instrumentu garuma mērīšanu; piemērota caurumu izsitēju un WhisperTools atkārtotai asināšanai; pagarina instrumentu kalpošanas laiku

  • QuickSet stempļu iestatīšanas/mērīšanas sistēma: stempļu/matricas atstarpes pārbaude; stempļu garuma mērīšana; slīpēšanas apjoma noteikšana
