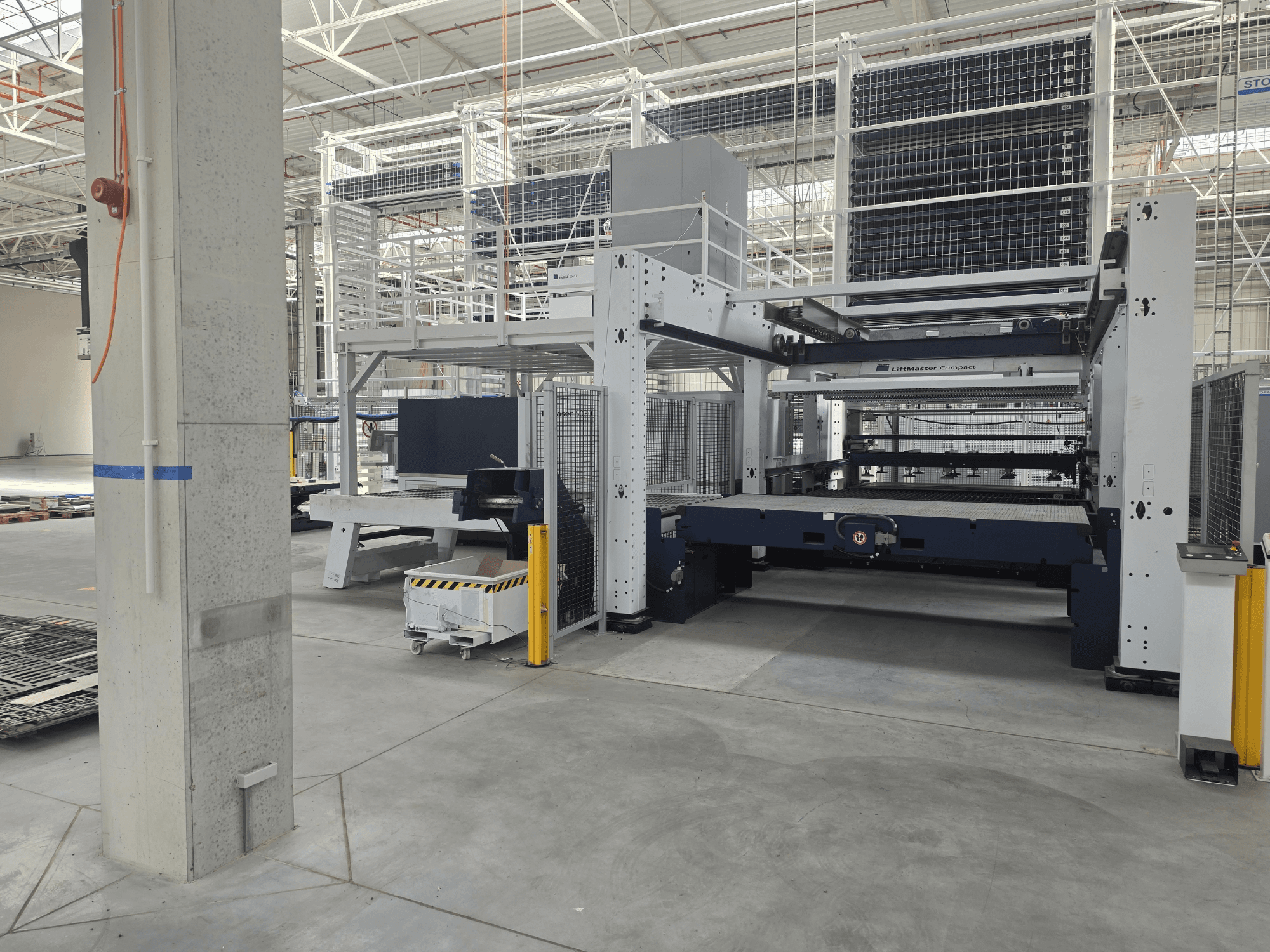

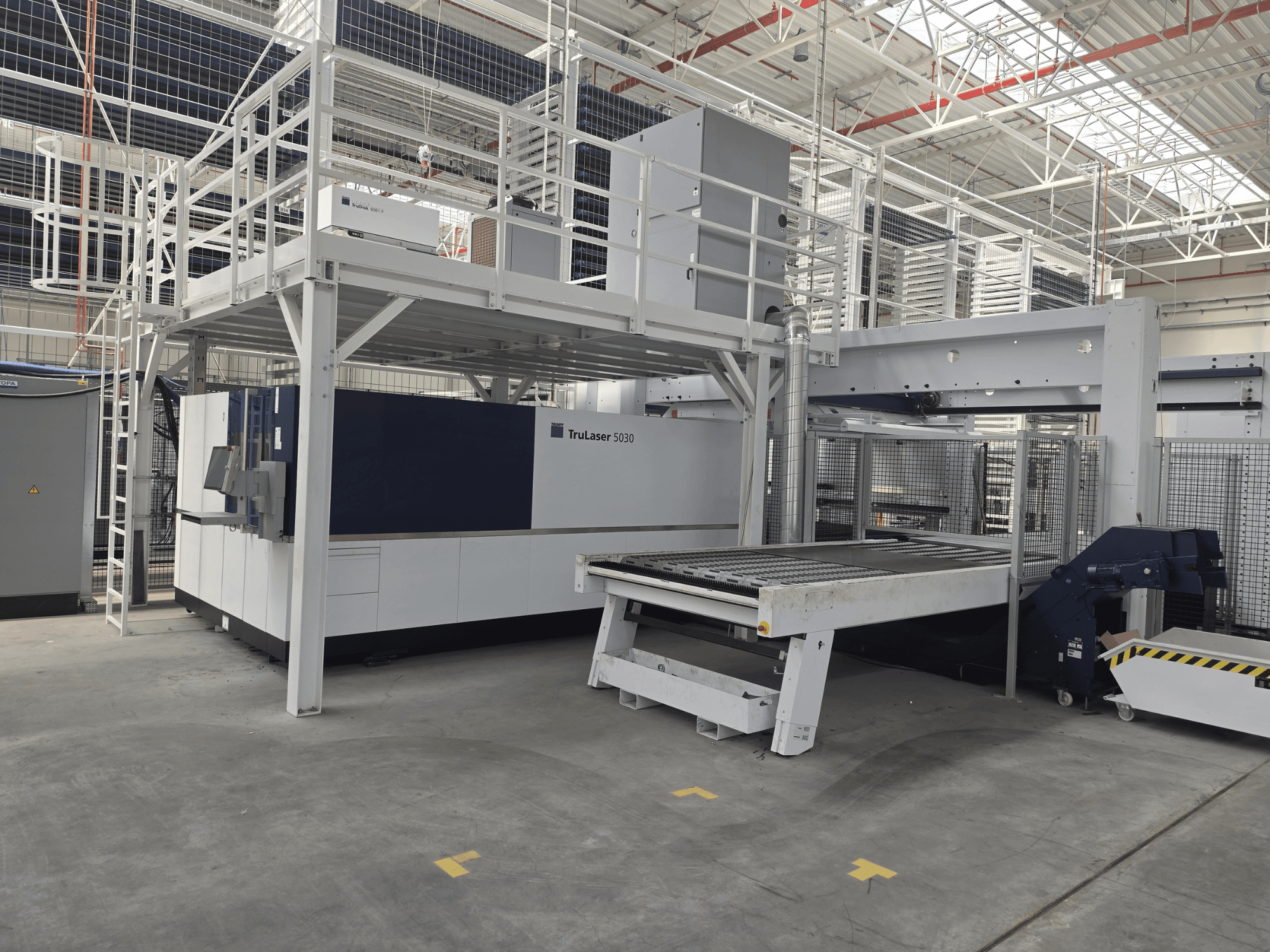

TRUMPF - TruLaser 5030 fiber L76 FMCPL-CUT-TRU-2022-00001

• Darba laukums: 3 000 x 1 500 mm; X 0–3 000 mm / Y 0–1 500 mm / Z 0–115 mm

• Mašīnas konstrukcija: slēgts mašīnas rāmis; portāla piedziņa ar tiešajiem lineārajiem piedziņas mehānismiem; automātiska garenvirziena paliktņu maiņas sistēma; integrēti vadības skapji un uzglabāšanas skapis; darba zonas apgaismojums; mašīnas stāvokļa indikators; ūdens/gaisa dzesēšanas iekārta un lāzera dzesētājs; atbilst CE prasībām; apkārtējās vides temperatūra 5–35 °C

• Dinamika/precizitāte: maksimālais vienlaicīgais asu ātrums 280 m/min; Ps 0,03 mm; Pa 0,05 mm; minimālais programmējamais solis 0,001 mm

• CNC vadība: Siemens SINUMERIK 840D sl ar 21,5" krāsu MultiTouch; MultiTouch HMI; USB un RJ45; integrēti tehnoloģiskie dati; programmējama griešanas gāze/spiediens; ražošanas plānošana; vairāku lokšņu apstrāde; automātiska izslēgšanās; attālās palīdzības saskarne; Condition Guide; Cutting Guide; Central Link; Online Update Manager

• Lāzera avots: TRUMPF TruDisk 6001 (6 kW) cietvielu diska lāzers; staru vadība ar optisko šķiedru; viena LLK izeja; slēgta staru vadība; augsta atstarojuma izturība; stabila jauda visā ekspluatācijas laikā

• Griešanas galva: universāla griešanas vienība; viena griešanas galvas stratēģija; adaptīvā lēcu sistēma; aizsargstikls ar tiešsaistes stāvokļa uzraudzību; automātiska sprauslas centrēšana; sadursmes aizsardzība; kapacitatīvā augstuma kontrole; automātiska fokusa pozīcija; vadības lāzers

• Standarta griešanas funkcijas: AdjustLine; BrightLine fiber; ControlLine; FastLine; FlyLine; FocusLine; NitroLine; PierceLine; veiktspējas pakete; ātrgriešanas pakete; vara un misiņa griešanas paketes; Micro-weld

• Papildu griešanas pakete: Highspeed Eco (kausēšanas griešana, vidēja biezuma nerūsējošais tērauds) ar līdz pat 70 % griešanas gāzes patēriņa samazinājumu un līdz pat 100 % lokšņu caurlaidspējas palielinājumu

• Automātiskais sprauslu mainītājs: 21 pozīcija; automātiska maiņa/tīrīšana/pārkonfigurēšana atkarībā no materiāla/procesa; samazina iestatīšanas/apstrādes laiku

• „Drop&Cut”: integrēta kamera; piešķir atlikušās loksnes reāllaika attēlu detaļas ģeometrijai; griešanas priekšskatījums reāllaikā; pamata lietošanai nav nepieciešama atsevišķa programmēšana

• Procesa uzraudzības kamera: priekšējās zonas uzraudzība (~2,5 m); attālā novērošana; sākotnējā rezultāta novērtēšana; videostrāvas izvade uz ārējo monitoru

• Paliktņu/materiālu apstrāde (integrēta mašīnā): automātiska garenvirziena paliktņu mainītāja; iekraušana/izkraušana paralēli apstrādei; piekļuve paliktņiem no trim pusēm

• 1 x TruTops Boost licence

Papildu aprīkojums

• LiftMaster Compact 1530 (AL34) automātiskā iekraušanas/izkraušanas sistēma

  • Tips 1530; maksimālais lokšņu izmērs 3 000 x 1 500 mm; minimālais lokšņu izmērs 1 000 x 1 000 mm

  • Maksimālais lokšņu biezums 25 mm; maksimālais lokšņu svars 900 kg; maksimālais izkraušanas svars 900 kg

  • Ar grābekļa pacēlāju: maksimālais biezums 25 mm; ar grābekļa pacēlāju + lentes sistēmu: maksimālais biezums 15 mm

  • Minimālais detaļas izmērs ar grābekļa pacēlāju: 150 x 150 mm

• LiftMaster aprīkojums/papildaprīkojums

  • Savienojums ar noliktavu; paplašināta paliktņu pārvietošana ārpus mašīnas

  • Loksnes atdalīšanas ierīce; divkāršu lokšņu noteikšana; sinhronā iekraušana

  • Plāno lokšņu atdalīšana (0,8–2,0 mm); iekraušanas stacija 90 mm kaudzes augstumam

  • Konstrukcijas tērauda iekraušanas satvērēji, 67 mm solis, maināmi zobi

  • Gatavo detaļu palete; izkraušanas satvērēji no konstrukcijas tērauda, 33,5 mm zobu atstatums

  • Lineārā versija: lineārā ass satvērēju rāmja pārvietošanai

  • Papildu portāla stacija

• PartMaster portāla stacijā: gatavo detaļu un karkasu ergonomiska šķirošana; piemērots loksnēm ar biezumu līdz aptuveni 12–12,7 mm

• Integrācija ar noliktavu

  • STOPA savienojums ar noliktavu; mašīna sagatavota automatizētas noliktavas integrācijai; noliktavas saskarne

  • TC-CELL / TruTops Fab Module uzglabāšanas sistēma pilnībā automatizētai materiālu un ražošanas plūsmai

  • Izejvielu un gatavo lokšņu datu apmaiņa

  • Drošības aprīkojums uzglabāšanas sistēmas pieslēgumam, ieskaitot otro drošības gaismas barjeras ķēdi

  • Inženierija/sistēmas projektēšana, ko veic TRUMPF un STOPA
