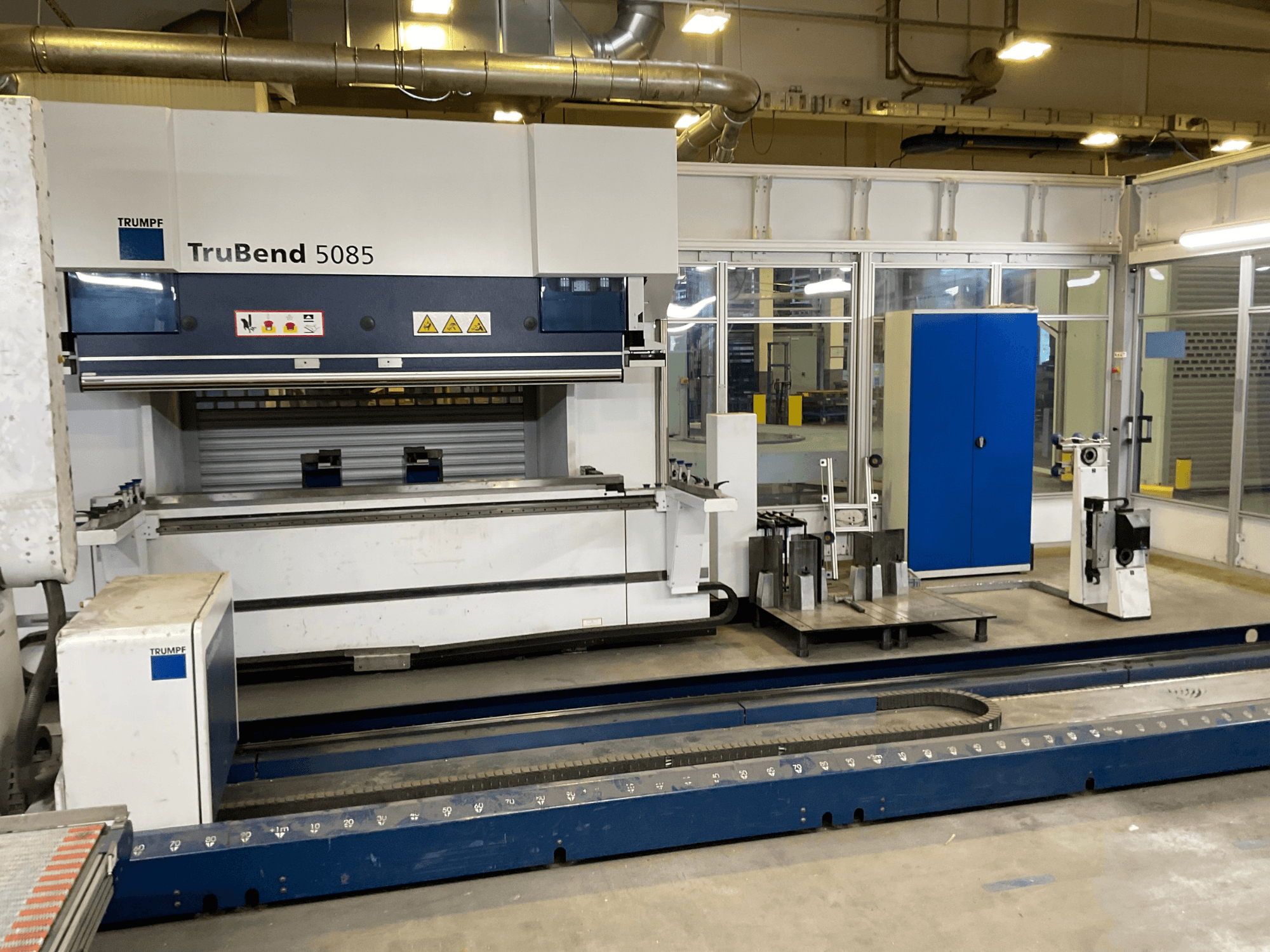

TRUMPF - TruBend Cell 500 TRUBEND Cell 5000 with TruBend 5085 extended version and BendMaster 60DE-BEN-TRU-2015-00001

• Mašīna: TruBend 5085 (2720 mm x 850 kN) ar BendMaster 60

  • Stabils mašīnas rāmis no visa tērauda

  • Preses sija ar sfērisko gultni un slīpuma regulēšanu

  • Elektrohidrauliskā augšējā piedziņa ar 4 cilindru tehnoloģiju

  • Liela atstarpe starp malām

  • Plakanie priekšējie pārsegi

  • Modernā bloku hidraulika

  • Elektroniskais spiediena balanss

  • Mērīšanas sistēma ar stikla skalu un atsperu kompensāciju

  • Hidrauliskā eļļa mašīnā (eļļošana visu kalpošanas laiku)

  • Eļļas dzesētājs

  • Vadības skapja dzesēšana ar gaisa-gaisa siltummaini

  • Mūsdienīgs mašīnas dizains

• Stop/Backgauge

  • Apstāšanās sistēma

  • Atpakaļskata sistēma: 2 asis (X un R)

• Instrumentu fiksēšana

  • Augšējais instrumentu turētājs, manuāla stiprināšana, rūdīts

  • Apakšējais instrumentu turētājs, hidrauliskais stiprinājums, rūdīts

  • Apakšējā instrumentu nobīde, 2 pozīcijas, pneimatiska

• Kroņošana

  • Manuāla vainagošana

• Vadība

  • TRUMPF TASC 6000

  • Grafiskā darbnīcas programmēšana

  • Windows XPe (iegultā), Pentium 4, 2,8 GHz

  • 2 GB RAM

  • 15 collu skārienekrāns

  • Tīkla pieslēgums

  • Teleserviss, izmantojot modemu

• Darbība

  • Vadības panelis ar LCD tastatūru un kāju slēdzi

  • Komunikācijas sliede

• Drošība

  • Standarta drošības ierīces

  • BendGuard drošības ierīce augšējiem instrumentiem līdz 390 mm

  • CE marķējums

Papildu aprīkojums

• TRUMPF BendMaster automatizācija (standarta aprīkojums)

  • Robots/apkalpošana

    • Stabila bāze un manipulators no alumīnija lējuma

    • Kravnesība 60 kg (detaļa un satvērējs)

    • Zema profila metināta grīdas sliedes

    • Lokšņu metāla sensors kontūru noteikšanai

    • Rotējoša padeves caurlaide ērtai satvērēja nomaiņai

    • BendMaster satvērēja savienojums

    • Sensori 4 asu atpakaļgaitas sistēmai

    • Elektriskās piedziņas

    • Divu lokšņu noteikšana

    • NC satvērēja pārneses stacija

    • Vakuuma ģenerēšana sūkšanas satvērējiem

  • Vadība

    • TRUMPF PC vadība ar operatora terminālu

    • Teleserviss, izmantojot modemu

    • Vadība, izmantojot ekrānu, peli un tastatūru

  • Drošība

    • Drošības žogs ar piekļuves durvīm

Pasaulē pirmā lieces automatizācija ar attēla atpazīšanu maksimālai elastībai Lokšņu metāla detaļas līdz 40 kg, 6 asu aizmugures sensoru tehnoloģija

Maksimāla atkārtojuma precizitāte, pateicoties leņķa sensoru tehnoloģijai (ACB) automatizētā režīmā

TruBend 5085 (2720 mm x 850 kN) ar BendMaster 60
