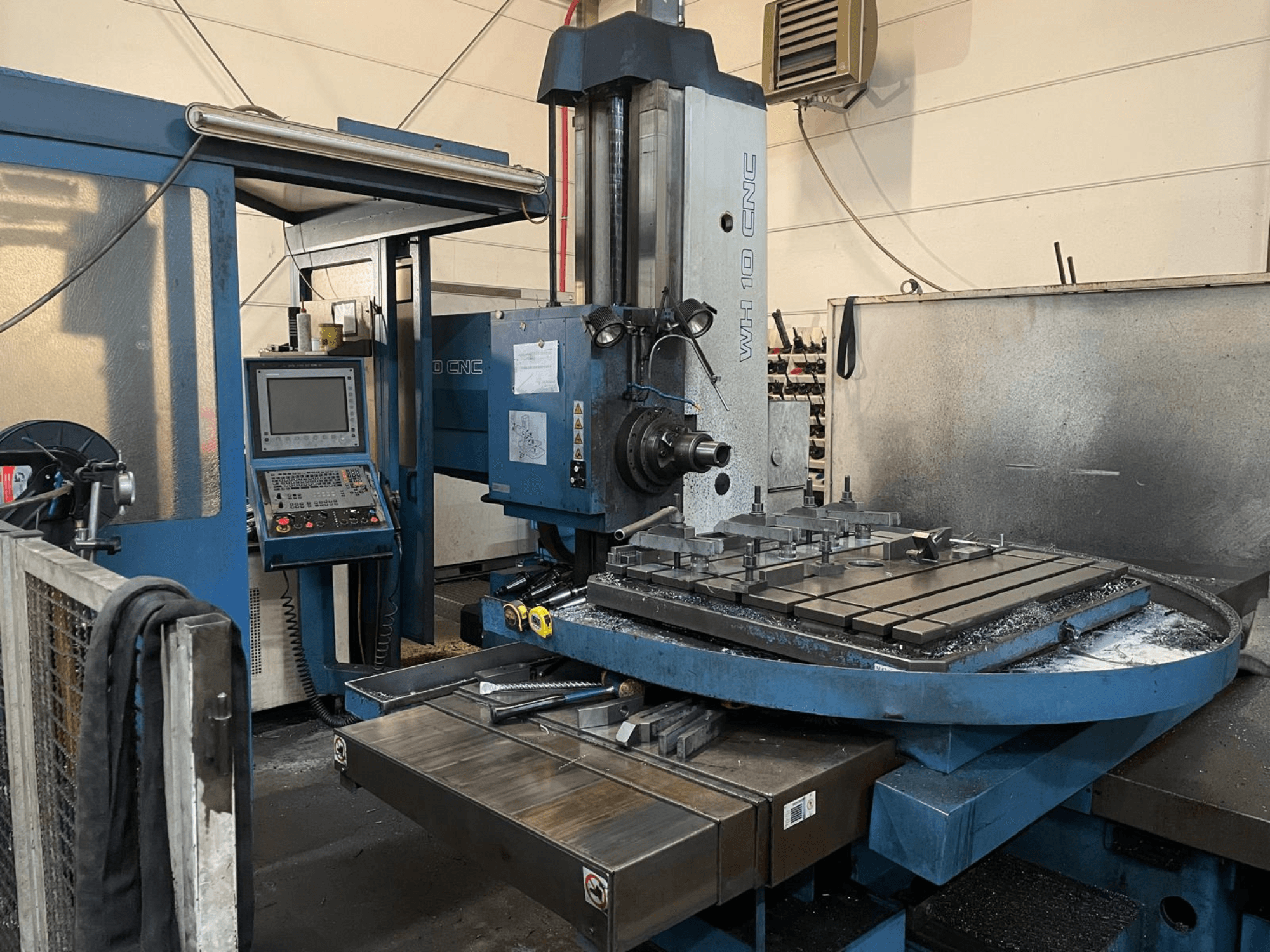

TOS - WH 10 CNCDE-OTH-TOS-2007-00001

• Galvotne / vārpsta

  • Darba vārpstas diametrs: 100 mm

  • Dobās vārpstas atloka diametrs: 221,44 mm (h5)

  • Dobās vārpstas centrēšanas atvērums (W): 130 mm (H6)

  • Darba vārpstas pagarinājums (frēzes gājiens, W): W: 2,5 mm: 630 mm

  • Instrumentu stiprinājums: Hidromehānisks

  • Programmējams vārpstas apgriezienu diapazons: 1: 10-1800 min-1, ar 50-120% pārslēgšanu ar potenciometru darba laikā.

  • Galvenais motors (komplektācijā): 20 kW / 2000 min-1

• Rāmis / asis

  • Vertikālā vārpstas galvas regulēšana (Y): 1100 mm

  • Minimālais vārpstas ass augstums virs darba galda: 0 mm

• Galds

  • Maksimālais apstrādājamās detaļas svars: 3000 kg

  • Stiprinājuma virsma:: 1000 x 1120 mm

  • T-veida iegriezumi (skaits/izmērs): 7 / 22 H8 mm

  • Attālums starp T-veida ligzdām (iekšpusē/malās): 160 / 100 mm

  • Galda centrēšanas atvērums: Ø100 H6, dziļums 13 mm

  • Šķērsvirziena galda gājiens (X): 1250 mm

  • Garenvirziena slīdņa gājiens (Z): 1250 mm: 940 mm.

• Hidraulika, eļļošana, dzesēšanas šķidrums

  • Darba spiediens (hidrauliskās ķēdes): 6,5-7,2 MPa

  • Darba šķidruma tilpums:

    • Galvinieks: 32 dm3

    • Hidrauliskais bloks: Dm2: 2,5 mm: 15 dm3

    • Eļļošanas bloks: 5,5 dm3

    • Dzesēšanas šķidruma tvertne CHZ-WH10: aptuveni 40 dm3

• Citi dati

  • Trokšņa līmenis (A): maks. 80 dB

  • Mašīnas izmēri: skatīt izmēru skici

  • Izmantojamais padeves spēks:

    • X (galda krusteniskā regulēšana): 16 kN

    • Y: nav norādīts

  • Instrumentu statīvi: iekļauti (detaļas nav norādītas)

Papildu aprīkojums

• Roemheld torņa stiprinājuma sistēma

• Leņķa plāksnes (leņķi)

• Montāžas bloki
