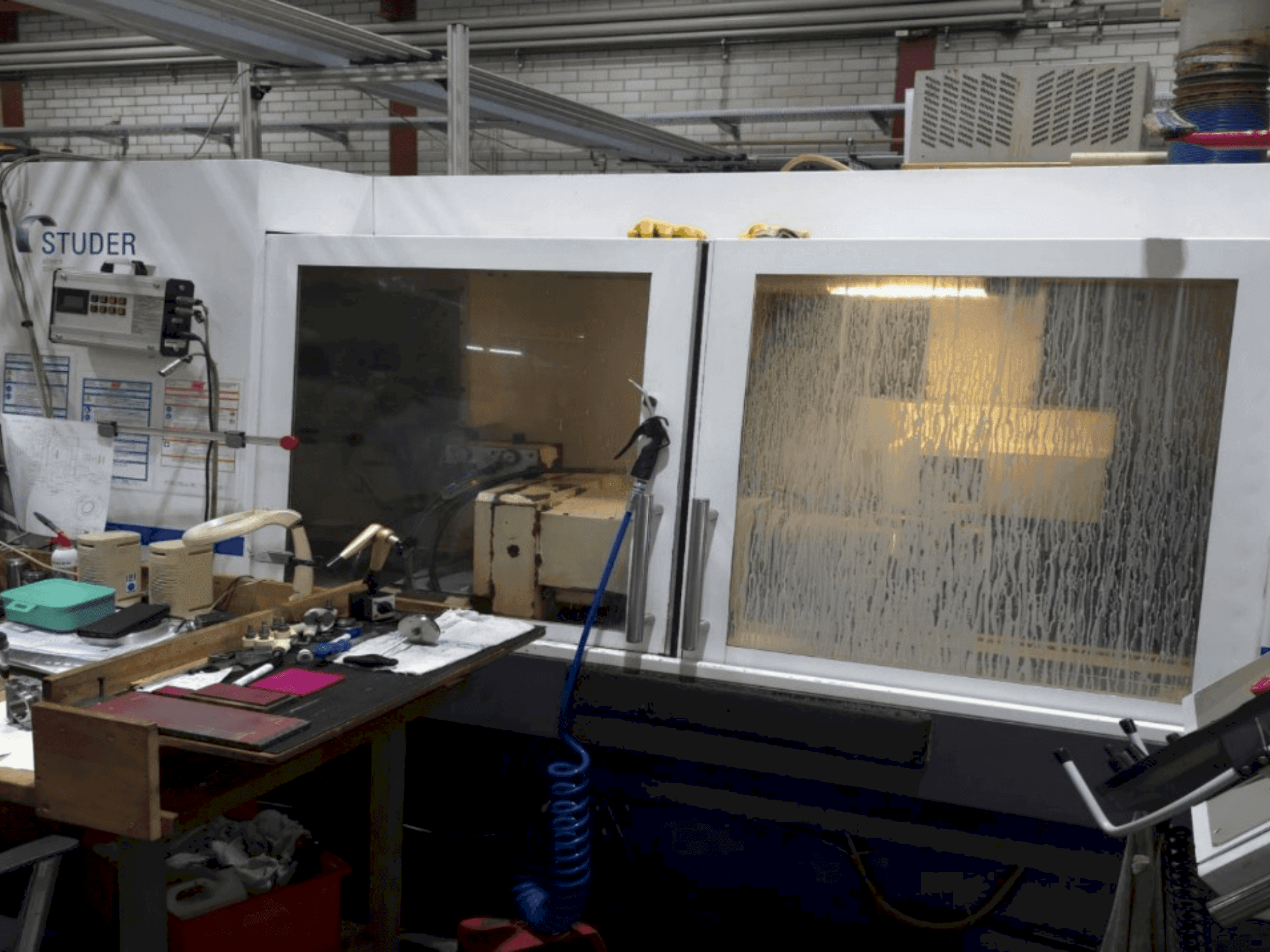

STUDER - S31DE-GRI-STU-2008-00001

Papildu aprīkojums

• Frekvenču pārveidotājs atjaunināts / Frekvenču pārveidotājs nomainīts

Mašīnas priekšrocības

Mašīnas tehniskās priekšrocības

• Kontrolieris: ge fanuc 21-tb sērija

• Vannas noplūde

• Tvertnes noplūde

• Nav dzesēšanas šķidruma siksnas filtra

Papildu informācija

Šķērsass X un garenass Z:

Šķērsass X (NC ass) 0°, darbina maiņstrāvas servomotors

un lodveida skrūvi. Brauciens 280 mm. Programmējams padeves ātrums 0,001-5 000 mm/min.

Garenvirziena ass Z (NC ass). Darbina maiņstrāvas servomotors un lodīšu skrūve. Brauciens

1150 mm. Programmējams padeves ātrums

0,001-10 000 mm/min.

Tiešā mērīšanas sistēma uz X ass

Izšķirtspēja 0,0001 mm (lineārā, absolūtā mērīšanas sistēma,

nav nepieciešams atskaites punkta pārvietojums)

Tiešā mērīšanas sistēma uz Z ass

Izšķirtspēja 0,0001 mm (lineārā, absolūtā mērīšanas sistēma,

nav nepieciešams atskaites punkta pārvietojums)

Skalas saskarne tiešajām mērīšanas sistēmām

Riteņa galva

Ratu riteņgalva U universāla, grozāma

Automātiska riteņgalvas grozāmā ass (B ass)

riteņgalvas pagriešanai.

Hirth pārnesums 1° leņķī pret riteņgalvas grozāmo asi. Pagrieziena leņķis -15° līdz +195°.

Drošības pārsegs darbarīka 1. pozīcijā, kreisais Ø 500 mm

ārējai slīpēšanai slīpēšanas diskiem Ø 500x63mm F1

(80 mm F5)

Drošības pārsegs 2. instrumenta pozīcijā, labajā Ø 500 mm

ārējai slīpēšanai slīpēšanas diskiem Ø 500x63mm F1

(80 mm F5)

Vispārīga informācija par drošības pārsegu 2. instrumenta pozīcijā:

Slīpēšanas garums labajā slīpēšanas pusē ir samazināts, ja

slīpēšanas galviņas grozāmā stāvoklī. 300° par aptuveni 30%.

Iekšējā slīpēšanas ierīce augstfrekvences vārpstām

Ø 120 mm 3. instrumenta pozīcijā, ieskaitot savienojuma kabeli.

iekšējo slīpēšanas vārpstu Ø 120 mm savienošanai saskaņā ar

šādām Studer specifikācijām:

-- Smērēšanas savienojumi šļūteņu diametram

4 mm

-- pievienojamie dzesēšanas šķidruma savienojumi tiešai un atpakaļgaitas plūsmai

ar šļūtenes diametru

10 mm (vārpstas un šļūtenes puses savienojumi ir iekļauti vārpstas komplektācijā).

-- ar elektriskajiem savienojumiem saskaņā ar savienojumu shēmu

Iekšējās slīpēšanas vārpstas kodējums

Motora vārpstas 1 fiksētais gultņu izvietojums ir labajā pusē.

instrumenta pozīcijā 2

Motora vārpstas 1 griešanas ātrums

programmējams līdz maks. 50 m/s

Motora vārpstai ar maksimālo n = 3200 apgr./min, 50 m/s ir

iespējams tikai ar slīpripas diametru > 300 mm.

HF iekšējās slīpēšanas iekārta Fischer vārpstām ar eļļas-gaisa eļļošanu

Vispārīga informācija par HF vārpstu zīmoliem:

Uz vienas iekārtas nevar izmantot dažādu marku vārpstas ar eļļošanas sistēmu.

-- eļļošanas savienojumu skaitam jāatbilst vārpstu skaitam.

piederumos.

-- katrai instrumenta pozīcijai nevar izmantot vārpstas ar atšķirīgu eļļošanas savienojumu skaitu.

Eļļas-gaisa eļļošanas apkopes bloks iekšējās slīpēšanas vārpstām.

Eļļošanas daudzumu var ieprogrammēt konkrētajai vārpstai CNC vadības sistēmā.

Gaisa attīrīšana HF vārpstām, ja tiek izmantots mašīnas saspiestais gaiss (ieslēgts no pneimatiskā galvenā vārsta).

Darba galva ar rullīšu gultņiem, ISO 50 konusveida, cilindrisks ārējais stiprinājums uz

vārpstas priekšgalu Ø 110 mm, vārpstas caurums Ø 50 mm.

Manuāla vārpstas bloķēšana bez uzraudzības.

Slīpēšanas gredzena sensora montāžas iespēja

Vispārīga informācija par skavas darbgaldu:

Slīpēšanai ar tiešo slīpēšanu vai ārējai slīpēšanai ar rotējošu centru.

Manuāla cilindriskuma korekcija uz darba galviņas

Koncentricitātes precizitāte vismaz 0,0004 mm.

Standarta C ass

apstrādājamo detaļu iekraušanai un apļveida pozicionētai apstādināšanai

(precizitāte +/-0,5°) sagatavju maiņai

Standarta C ass; formas slīpēšanai,

parasti ir nepieciešama augstas precizitātes C ass.

Apstrādājamo detaļu piedziņa 3 kW ar maiņstrāvas servomotoru

Ātruma diapazons 1-1000 apgr./min

Kustības ātrums 1-50 apgr./min

Pneimatiskais pacēlājs kustībai bez piepūles

darbgalda pārvietošanai iestatīšanas laikā

2909914-E

Pneimatiskā vadība un skaidu spiediena uzraudzība

Elektriskais interfeiss 1 rotācijai

Apstrāde līdz maksimālajai 3 kW piedziņas jaudai.

Ļauj programmēt ātrumu no 10 līdz 100 %.

no vārpstas nominālā ātruma, atkarībā no vārpstas, tajā pašā vai pretējā virzienā, kurā slīpēšanas ritenis.

Vadības panelis un vadības skapis pastāvīgi savienots ar

mašīnu

Gaisa kondicionēšanas ierīce vadības skapim

Vispārīga informācija par vadības skapja dzesēšanu:

apkārtējās vides temperatūrā. Ja temperatūra ir augstāka par 30 °C, nepieciešams dzesēšanas bloks.

Pieslēguma spriegums: 400 V +/-10%.

Līnijas frekvence: 50 Hz +/-1 Hz

Līnija: 4 vadi (L1, L2, L3 / PE) vai 5 vadi (L1, L2, L3 / N / PE).

Iekšējais vadības spriegums: 24 volti līdzstrāvas

Fanuc 21i-TB CNC kontrolieris ar:

-- Aktīvs 10,4" krāsu plakanais ekrāns

-- Integrēts PLC kontrolieris

-- Studer komunikatoru un ASI kopņu sistēmu

CNC kontroliera lietotāja atmiņa: 128 kB,

Programmu atmiņa: 200

-- Fanuc 21i-TB atbalsta tikai līdz 512 kB lielu lietotāja atmiņu.

Pārnēsājama operatora vienība: Studer PCU termināls

ar LCD displeju, tastatūru, elektronisko rokas riteni,

pārslēgšanas un atļaujas pogu.

Darbības stundu skaitītājs, diapazons 0-99 999 stundas.

Elektroniska dokošanas noteikšana ar Dittel AE 4100-1

sastāv no:

-- priekšējais panelis ar LCD ekrānu displeja attēlošanai

signāla līkni

-- 4 ievadi doku noteikšanai ar pasīvo detektoru

sensoriem, kur var uzstādīt tikai vienu sensoru.

vienlaicīgi novērtēt tikai vienu sensoru
