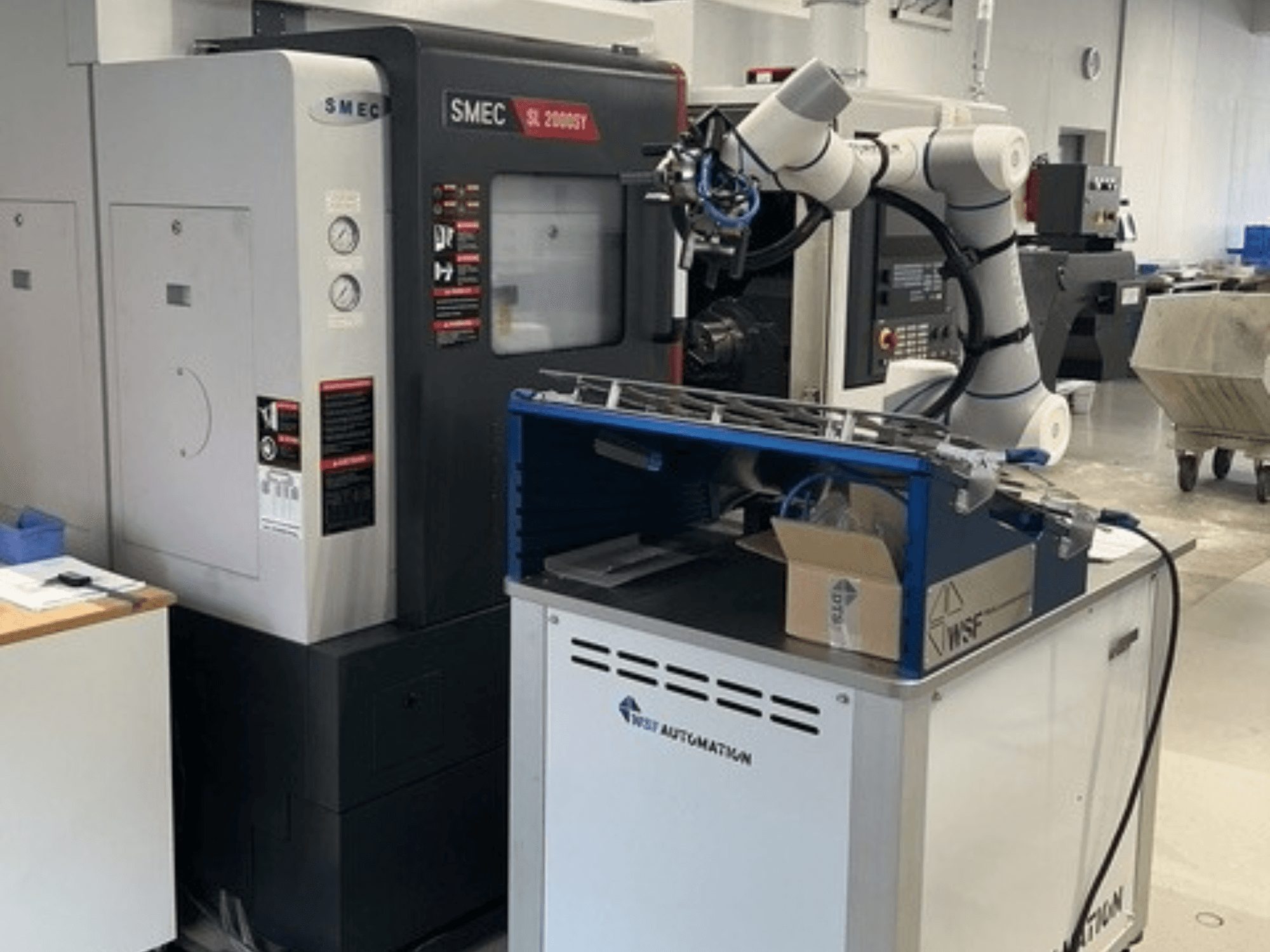

SMEC - SL 2000 BSY + WSF JokerDE-TUR-SME-2024-00001

• Darba diapazons

  • Šūpoļu diametrs virs gultas: 650 mm

  • Šūpoļu diametrs virs šķērsslīdes:: 540 mm

  • Maksimālais pagriešanās diametrs: 395 mm

  • Maksimālais apstrādes garums (B):: 450 mm

• Galvenā vārpsta

  • Skavas diametrs: 210 (8") mm

  • Standarta vārpstas priekšgals: A2-6 ASA

  • Vārpstas gultnis, iekšējais diametrs: 110 mm

  • Maksimālais stieņa diametrs: 68 mm

  • Vārpstas urbuma diametrs: 76 mm

  • Maksimālais griezes moments: 212,9 Nm pie 15 min-¹

• Apakšvārpsta

  • Skavas diametrs: 175 (6") mm

  • Standarta vārpstas priekšgals: A2-5 ASA

  • Vārpstas gultnis, iekšējais diametrs: 90 mm

  • Maksimālais stieņa diametrs: 36 mm

  • Vārpstas urbuma diametrs: 45 mm

  • Piedziņas jauda: 9/7,5 kW

  • Maksimālais griezes moments: 67,9 Nm (S2 15 min-¹)

  • Maksimālais apgriezienu skaits: 6000 apgr./min

• Instrumentu revolveris

  • Dzenošo instrumentu staciju skaits: 12

  • Instrumentu turētājs: BMT55 kW

  • Dzenošo instrumentu piedziņas jauda: 9,3/4,9 min-¹

  • Maksimālais apgriezienu skaits: 5000 apgr./min

  • Maksimālais piedziņas griezes moments: 35,1 Nm (S2 15 min-¹)

  • Stacionāro instrumentu šķērsgriezums: 25 x 25 mm

  • Urbjmašīnas turētāja šķērsgriezums: Ø40 mm

  • Stacijas/stacijas pārslēgšanas laiks: 0,2 sek.

• Asis un ātrgaitas pārvietošanās

  • X ass servomotors: 3,0 kW; maksimālā ātrgaitas novirze pa X asi: 18 m/min.

  • Z ass servomotors: 3,0 kW; Maksimālais ātrgaitas pārvietojums pa Z asi: 30 m/min.

  • B ass servomotors: 3,0 kW; maksimālā ātrgaitas B ass: 24 m/min.

  • Y ass servomotors: 3,0 kW; Max. ātrgaitas pārvietošanās pa Y asi: 12 m/min.

• Mašīnas konstrukcija

  • slīps gultnes leņķis: 30 grādi

• Elektriskais savienojums

  • Spriegums: 400 V

  • Aprēķinātā jauda: 50 kVA

• Pneimatika:

  • Saspiestā gaisa pieslēgums: 6 bāru gaisa spiediens.

Papildu aprīkojums

• Šķeldas konveijers

  • Kuba ietilpība ar skaidu transportieri: l

  • Konveijera spiediens: 10 bar

  • Sūkņa jauda: 2,2 kΩ

  • Kuba tilpums: aptuveni 14 l

  • Maksimālais spiediens: 35 bāri

  • Tīrais skaidu konveijera svars: aptuveni 1000 kg

• Transformators

  • Neto svars transformators: aptuveni 300 kg.

• Robots/automatizācija: WSF Joker

  • Lietderīgā slodze: 12 kg

  • Darbības rādiuss: 1300 mm

  • Transportēšanas izmēri (garums x platums x augstums): 120 x 100 x 140 cm

  • Svars: aptuveni 300 kg
