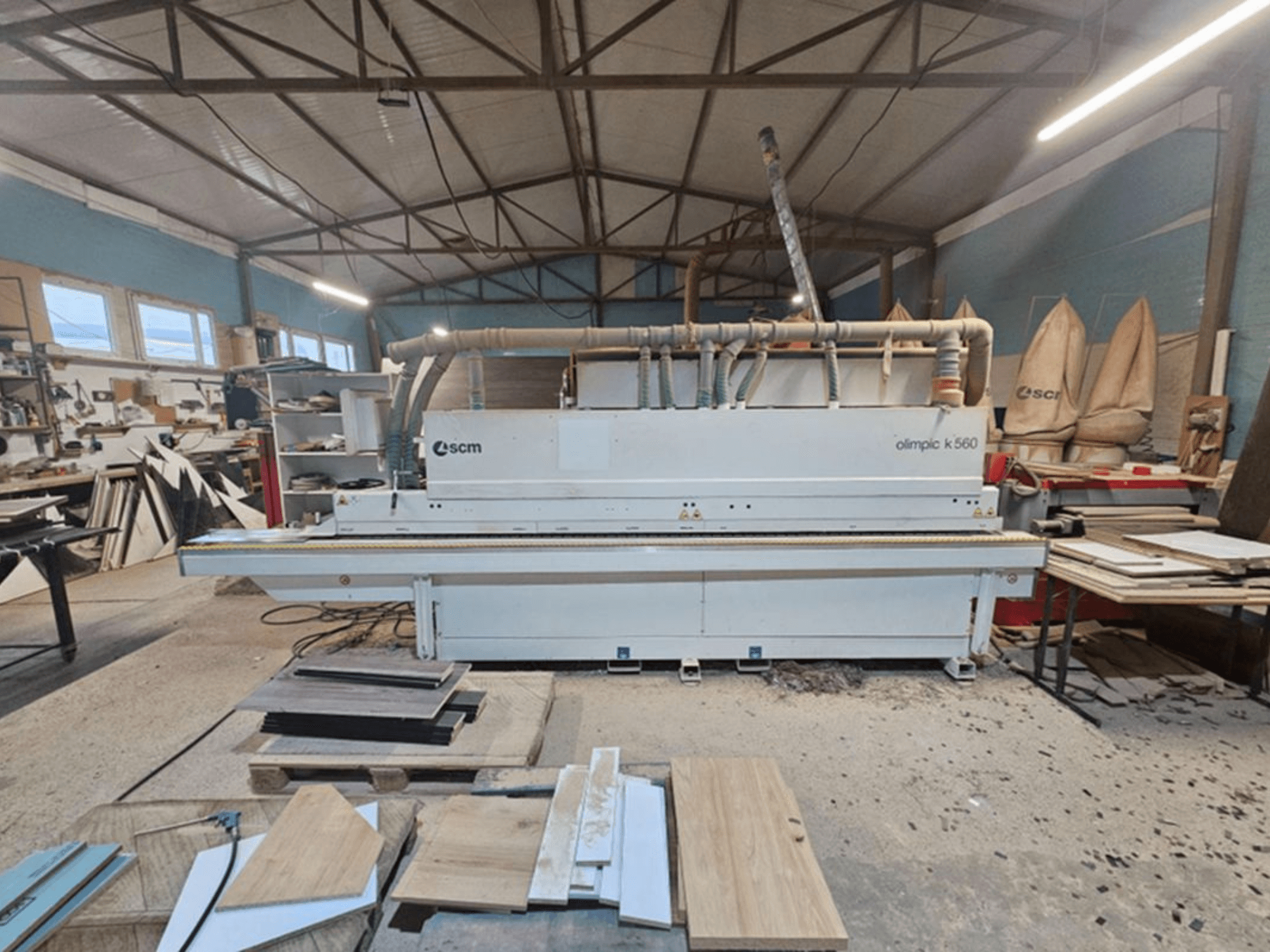

SCM - Olimpic K 560RO-EDG-SCM-2019-00003

Galvenās īpašības

• Padeves ātrums līdz 18 m/min ar 600 mm paneļu atstarpi, pat ar stūru noapaļošanu

• „Touch 7” krāsu skārienjūtīgais vadības ekrāns ar grafiku, programmu pārvaldību, diagnostiku un digitālo līmes temperatūras kontroli

• 2-motor Round X stūru noapaļošanas grupa stūru noapaļošanai un apgriešanai

Tehniskie parametri

• Padeves ātrums: 12–18 m/min

• Detaļas biezums: 8–60 mm

• Malas biezums (ruļļi): 0,4–3 mm

• Malas biezums (lente): 0,4–6 mm

• Maksimālais malas šķērsgriezums (ruļļi): 135 mm²

• Maksimālais ruļļa diametrs: 800 mm

• Malas pārkare: 2 mm augšā / 2 mm apakšā

• Detalju attālums: 600 mm

• Minimālais detaļas garums: 140 mm

• Minimālais detaļas platums: 95 mm (60 mm ar speciālu iestatījumu)

• Minimālais garums (ruļļa materiāls): 180 mm

• Minimālais garums (sloksnes materiālam): 220 mm

• Darba gabala spiedstieņa atvērums: 560 mm

• Darba augstums: 900 mm

Vadības sistēma (Touch 7)

• 7" krāsains skārienjūtīgais ekrāns (16:9)

• Visu vienību grafiskais attēlojums un simulācija

• Visu vienību vadība un automātiskās palaišanas funkcijas

• 60 brīvi rediģējamas programmas

• Pilnīga PLC vadība ar enkodera uzraudzību

• Digitālā līmes tvertnes temperatūras kontrole

• Diagnostika ar operatora palīdzību

• Statistika: izgatavoto detaļu skaits, malu garums, ķēdes darbības laiks

• Pārejas izvēle: pirmā vai otrā apstrādes pāreja

Apstrādes vienības

• Savienojumu frēzēšana: divi dimanta savienojumu frēzes, katra 1,8 kW, 12 000 apgr./min

• Līmēšanas vienība VC-S4.1: 3 kW sildīšana, 1,5 kg tvertne, Fastlock ātrmaiņa, motorizēts galvenais + trīs spiedvārpstas

• Apgriešanas vienība K/SEL: divi HF motori, katrs 0,35 kW, 12 000 apgr./min., pagrieziena leņķis 0–15°

• Līdzslīpēšanas vienība R-K: divi HF motori, katrs 0,55 kW, 12 000 apgr./min., instrumenta rādiuss R2

• Stūru noapaļošanas vienība Round X: divi HF motori, katrs 0,35 kW, 12 000 apgr./min., precīzas vadules bez atslābuma

• Nokasīšanas vienība RAS-K: instrumenta rādiuss R2

• Pulēšanas agregāts SP-V: divi motori, katrs 0,18 kW, 3 000 apgr./min

Papildu aprīkojums

• Automātiskā pārslēgšanās sistēma Autoset T-ER2:

  • Pārslēgšanās starp pirmo un otro apstrādes ciklu

  • Automātiska malas biezuma maiņa (piem., no 0,4 mm līdz 2 mm)

• Atdalīšanas līdzekļa/pretlīmēšanas aerosola sistēma AAR

• Līmes skrāpja vienība RC-V

• H=64 mm dimanta instrumenti izlīdzināšanas/priekšfrēzēšanas grupai
