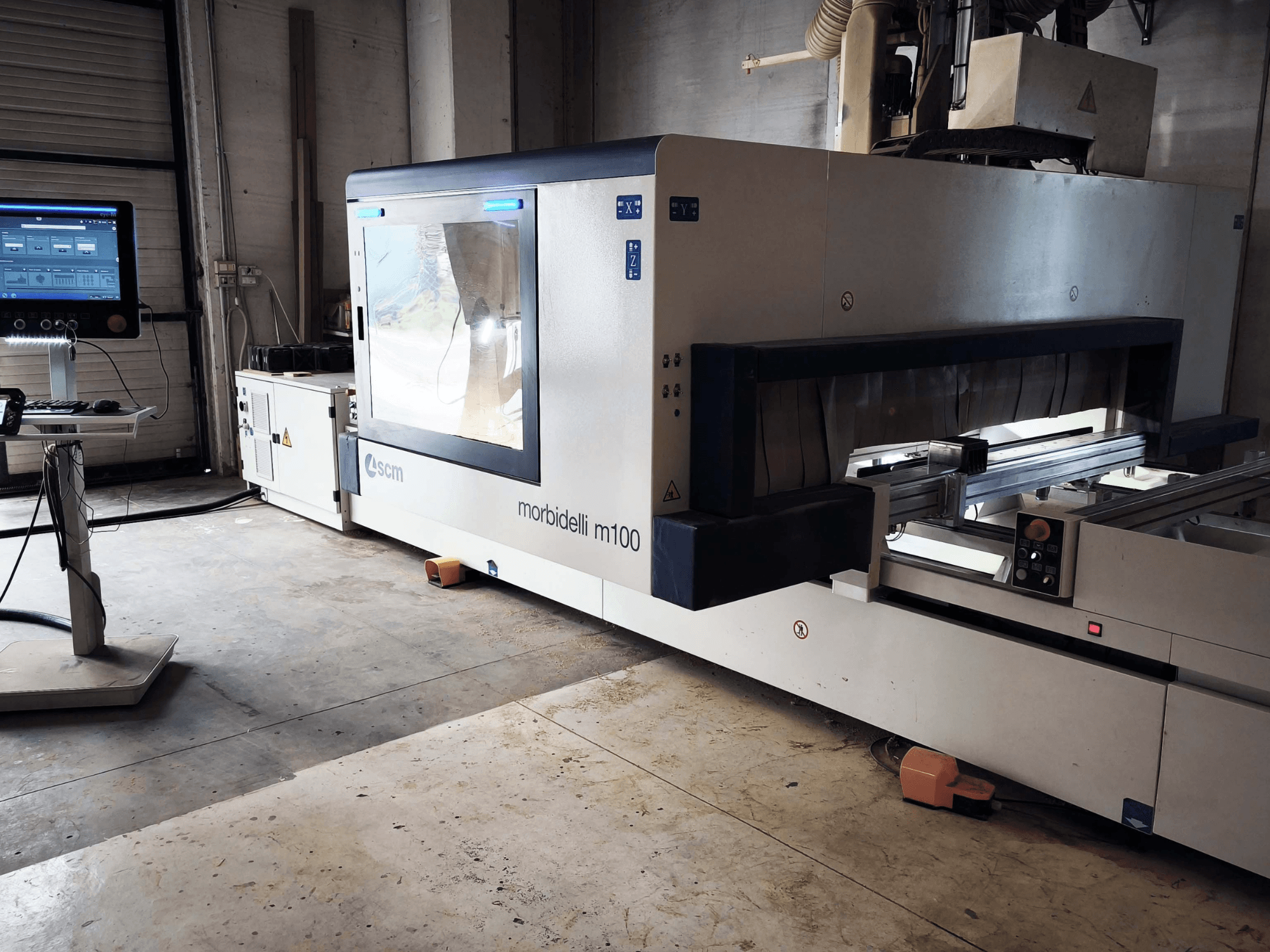

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Darba zona

  • Maks. paneļa ievietošanas platums / Y ass caurlaide: 2 200 mm

  • Z ass detaļas caurlaide: 250 mm

  • Svārsta darba garums: 1 700 + 1 700 mm

  • X+Y vektora ātrums PRO-SPACE: 56 m/min

  • X+Y vektora ātrums PRO-SPEED: 78 m/min

  • PRO-SPACE drošības konfigurācija: X-ass ierobežota līdz 25 m/min operatora drošības nodrošināšanai

• 5-asu frēzēšanas vienība – JQX

  • 5-asu JQX elektrospindele, HSK 63F

  • B ass rotācija: ±185°, ātrums: 7 000°/min

  • C-ass rotācija: ±320°, ātrums: 7 000°/min

  • Programmējama rotācija pa labi/kreisē, keramiskie gultņi, šķidruma dzesēšana

  • Automātiskais nosūces pārsegs: 3 pozīcijas + izslēgta pozīcija

• Urbšanas vienība – F23L Ro.Ax

  • 13 neatkarīgi izvēlējami vertikālie vārpstiņi

  • 5 horizontālas urbšanas galvas ar dubultu izejas jaudu (3 pa X, 2 pa Y)

  • Urbšanas vārpstas apgriezienu skaits: 4 200 apgr./min (standarta) / 3 000–8 000 apgr./min (ar invertoru)

  • Integrēts zāģa asmens X virzienā; maksimālais diametrs 125 mm; biezums 2,2–6 mm

  • Asmens apgriezienu skaits: 5 000 apgr./min (standarta) / līdz 10 000 apgr./min (ar invertoru)

  • Urbšanas motora jauda: līdz 3,9 kW

  • Maksimālais urbja garums: 70 mm; vārpstas atstatums: 32 mm; Weldon Ø10 mm instrumenta savienojums

  • Augstspiediena gaisa palīdzība: >64 kgf uz vienu vārpstu

• Instrumentu magazīni (kopā līdz 28 pozīcijām)

  • TRB14: 14 instrumenti; maksimālais instrumenta diametrs 300 mm (3 asis) / 350 mm (5 asis); maksimālais instrumenta svars 8 kg

  • FAST14: 14 instrumenti; maksimālais Ø 225 mm (zāģis) / 180 mm (apļveida instrumenti/leņķa agregāti); maksimālais instrumenta svars 8 kg

• Darba galds un nostiprināšana

  • 6 × TV FLEX 1600 galdi/stieņi; pneimatiska fiksēšana/atbloķēšana

  • Automātiskie atskaites apturētāji: 6 aizmugurējie, 6 starpposma, 4 sānu

  • Papildu priekšējie atbalsti H=75

  • 4 pneimatiskas paneļu pacelšanas ierīces H=75

  • Svārsta apstrādes iespēja

  • Vakuuma nostiprināšanas sistēma

• Vakuuma iekārta

  • Vakuuma sūknis: 250 m³/h

  • 18 fiksētas piesūcējkausiņas: 145 × 145 mm, H=75 mm

  • 6 rotējošas piesūcējkausiņas: 145 × 55 mm, H=75 mm

• Mērīšana / pozicionēšana

  • Automātiskais instrumenta garuma sensors

  • Divkārša lāzera pozicionēšana (viens projektors katrai darba zonai)

  • Automātiskie detaļas pozicionēšanas atskaites punkti

• Vadība un programmatūra

  • Maestro Active CNC HMI; Maestro CNC CAD/CAM

  • DXF imports; PGM imports / konvertēšana uz PGMX

  • Parametriskā programmēšana; Instrumentu pārvaldnieks; Maestro APPS

  • Grafiskais darbgalda iestatīšana; sadursmju pārbaude; cikla laika aprēķins

  • Attālās palīdzības iespējas; tīkla savienojums

• Operatora konsole

  • eye-M PRO integrēts rūpniecības dators, 21,5 collu Full HD skārienekrāns (1920 × 1080)

  • Intel i7 2,80–3,60 GHz; 8 GB DDR4 RAM; 500 GB HDD

  • Ethernet RJ45; USB 3.0

  • Vadu TECPAD 7" tālvadības pults; kabeļa garums 6,5 m

• Uzstādīšanas dati

  • Uzstādītā jauda: 23–28,5 kVA; 400 V; 50 Hz; 3 fāzes

  • Gaisa patēriņš: 450 Nl/min

  • Nosūces gaisa ātrums: 30 m/s; nosūces savienojums Ø 250 mm

Papildu aprīkojums

• Instrumentu turētāji un spīles: nav iekļauti piedāvājumā

• Nav norādīts, ka komplektācijā būtu iekļauti citi ārējie piederumi (roboti, automatizācijas iekārtas, skaidu konveijers, stieņu padevējs utt.)
