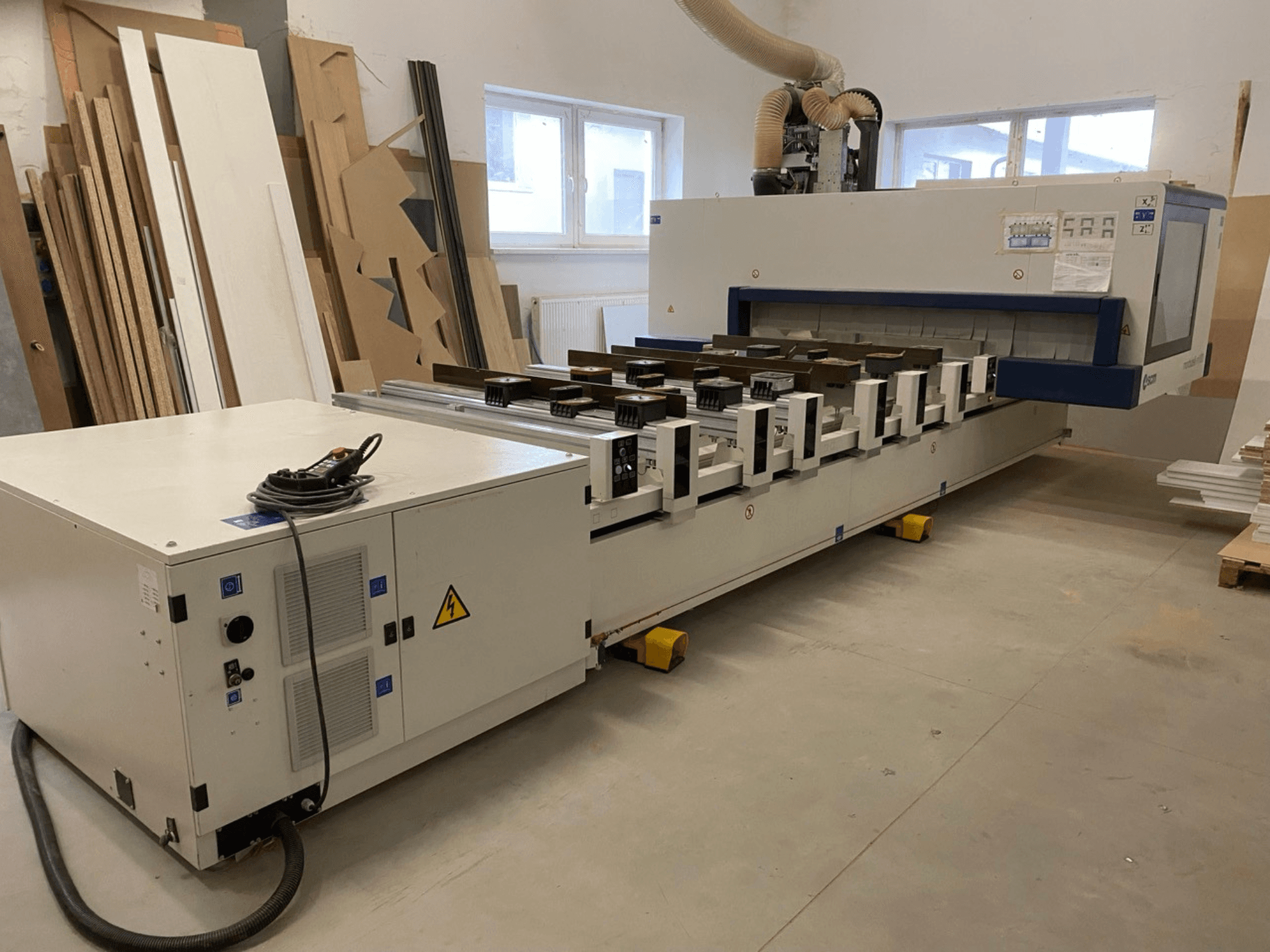

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Darba laukums / ass:

  • Paneļa garums (Y): 1900 mm (2210 mm)

  • Paneļa augstums (Z): 180 mm

  • Paneļa garums caurgriešanai: 1400 mm

  • Vektora ātrums X‑Y: Pro‑Space 56 m/min; Pro‑Speed 78 m/min

• Darba galds: 6–12 sijas (TV Flex), 12 vakuuma pēdas (145 × 145 × H75 mm); 2 atbalsti uz katru siju; pārvietojamās sijas garums 1600 mm.

• Urbšanas vienība (vispārīgās specifikācijas):

  • 21 vertikāls vārpsts, 8000 apgr./min

  • 10 horizontālie vārpsti, 8 000 apgr./min

  • Iebūvēta zāģa Ø125 mm (X), 10 000 apgr./min

  • Motora jauda 2,2 kW

• Elektrospindele: 10 kW (S6), maks. 24 000 apgr./min.

• Uzstādīšanas prasības: uzstādītā jauda 23–28,5 kVA; saspiests gaiss 450 NL/min; putekļu nosūcēšana 4500 m³/h, 25 m/s, izplūdes atvere Ø250 mm.

• Konstrukcija un darbība:

  • Smags, spriedzes atbrīvots, elektrovārīts tērauda rāmis; visa apstrāde vienā uzstādījumā uz CNC metālapstrādes mašīnām.

  • Ātrgaitas četrrindu lineārās vadules; trīs kontūru lodīšu recirkulācijas sistēmas; X ass spirālveida zobrata un zobrata rāpnis.

  • Bezsuku motoru, invertori; apstrādes vienības uzstādītas uz pārvietojama portāla, lai nodrošinātu stingrību.

  • Caurspīdīgs polikarbonāta drošības apvalks.

• CNC vadība un programmatūra:

  • PC-Office: Windows 7, 17" krāsu LCD ekrāns, QWERTY tastatūra, pārvietojama vadības pults, Xilog Maestro.

  • Xilog Maestro funkcijas: parametriska/grafiska/ISO programmēšana; DXF/ASCII imports (2D); 3D lineārā/cirkulārā interpolācija; telpiskā lineārā interpolācija; spirālveida interpolācija; vadāmais redaktors; automātiskā urbšanas optimizācija un instrumentu bibliotēkas; paneļa sākumpunkta nobīde; simulācija; svītru kodu pārvaldība (programmatūra); pašdiagnostika; pakāpeniska manuāla iejaukšanās; grafiska vienības konfigurācija; apstrādes ātruma izvēle; SCM CNC Jerk funkcija.

• Drošība: CE; PRO-SPACE sistēma ar drošības buferiem (automātiska apstāšanās potenciālas sadursmes gadījumā).

• Iekļautais/minētais galda aprīkojums: aizmugurējie alumīnija atskaites ierobežotāji H75 uz katras sijas; otrie centrālie atskaites ierobežotāji uz katras sijas; priekšējie atskaites ierobežotāji H75 uz katras sijas.

• Vakuuma sistēma: integrēts vakuuma sūknis 90/108 m³/h, 50 Hz.

• F23 L urbšanas vienība (norādītā konfigurācija):

  • Neatkarīga Z ass

  • 13 neatkarīgi vertikālie vārpsti (8 X / 5 Y)

  • 6 neatkarīgi horizontāli vārpsti (ar ātru atvienošanu), tostarp 4 Y virzienā

  • 32 mm solis

  • Ātrums 4 500–8 000 apgr./min (invertors)

  • Aizmugurējā paneļa rievotājs/zāģis Ø 125 mm, 5 500–10 000 apgr./min. (invertors)

  • Motors 2,2 kW

  • Palielināts Z virziena spiediens

• RO AX priekšrocības: augsta ražīgums, precizitāte, apdares kvalitāte, apstrādes ātrums; apkopes nepieciešamība samazināta līdz pat 90 % (aptuveni ik pēc 1 000 stundām).

Papildu aprīkojums

• TRB14 sānu montēts instrumentu magazīns (pēc izvēles), labajā pusē:

  • Ietilpība līdz 11 instrumentiem; maks. Ø350 mm

  • Attālums starp centriem 130 mm

  • Maksimālais instrumenta svars 8 kg; kopā 48 kg

• 4 detaļu pacelšanas atbalsti H75, divi pacelšanas līmeņi (virs skavām un darba līmenī), 20 kg uz vienu atbalstu

• Papildu aparatūras atslēga ar USB portu
