SCHMID - SE 368DE-MIL-SCH-2019-00002

Name: SCHMID SE 368
Brand: SCHMID
SKU: DE-MIL-SCH-2019-00002
Price: 690000 EUR
Availability: InStock

690.000 €

gindumac cena

(Ex works)

saņemt oficiālu piedāvājumu

Apmeklēt iekārtu

izteikt pretpiedāvājumu

Lejupielādēt PDF

Vai jums ir vēl kādi jautājumi? Sazinies ar mums!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Sazinieties ar Whatsapp

GINDUMAC
Produkti
Darbgaldi
➤ Pārdodu lietotu SCHMID SE 368 | gindumac.com

Rādīt oriģinālvalodā

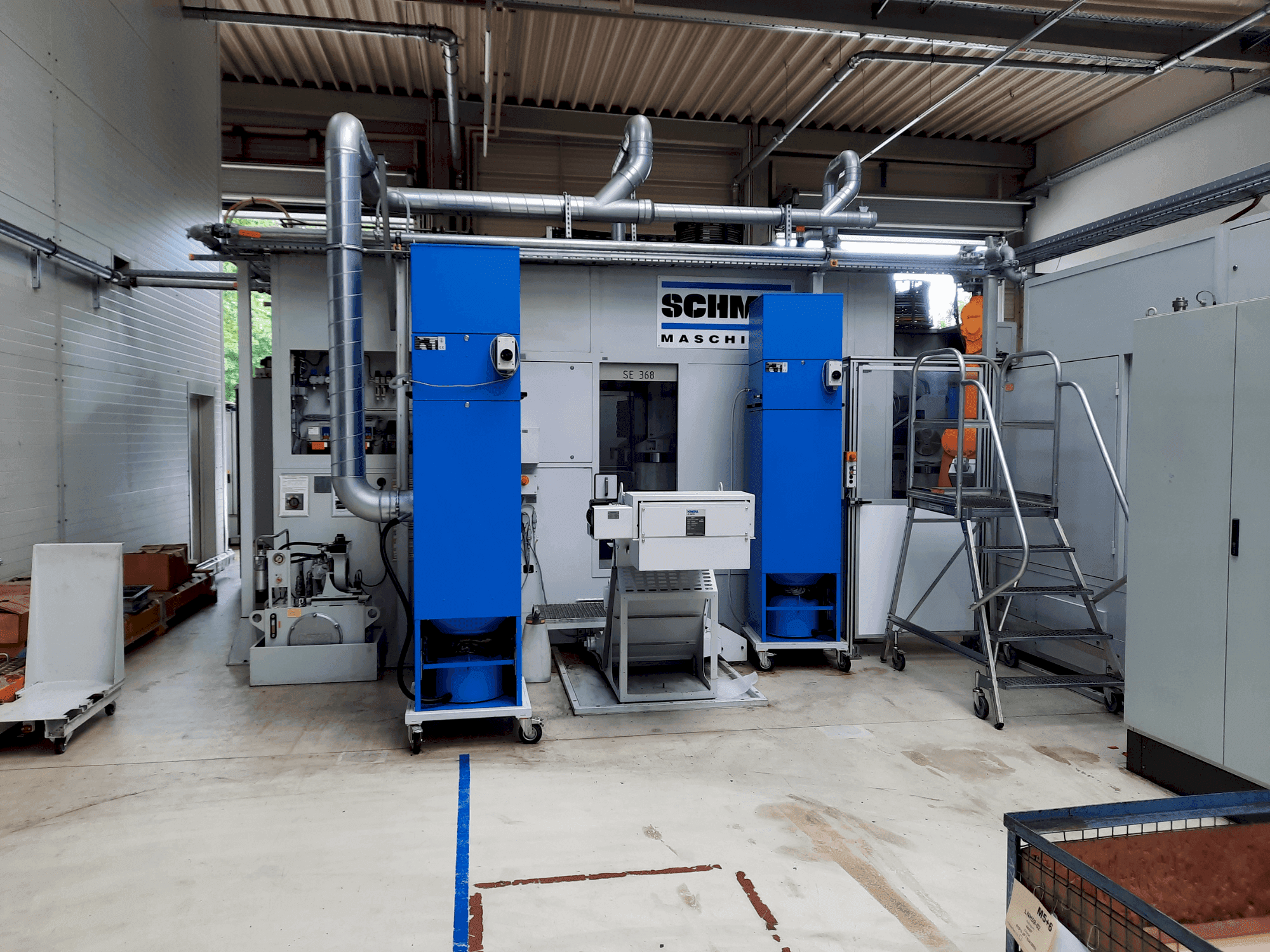

Šis 5 asu SCHMID SE 368 horizontālais apstrādes centrs tika ražots 2019. gadā. Tam ir Siemens Sinumerik 840 D SL vadība, ātrās kustības ātrums 75/40/90 m/min X/Y/Z un atspoles galds. Aprīkots ar divām NC pagriežamām vienībām, 30 reižu instrumentu mainītāju un HSK-A63 instrumentu turētāju. Maksimālais ātrums ir 10 000 apgr./min. Ietver skaidu konveijeru un dzesēšanas sistēmu. Lieliska iespēja iegādāties šo SCHMID SE 368 horizontālo apstrādes centru. Sazinieties ar mums, lai iegūtu sīkāku informāciju par šo horizontālo apstrādes centru.

Pārskats

zīmols: SCHMID
gads: 2019
MODELIS: SE 368
pielietojuma veids: Frezavimas
Atrašanās vieta: Vokietija
iekārtas veids: Horizontālais apstrādes centrs
vadības bloka zīmols: SIEMENS

Tehniskā informācija - SCHMID SE 368

Bendri duomenys

Mašinos svoris: 21000 kg

Vadības bloks

Modelis: Sinumerik 840 D SL
Prekės ženklas: SIEMENS

Pagrindinė pavara

Suklių skaičius: 2
Suklio greičio diapazonas: 50 - 24000 rpm 1/MIN
Įrankio nuolydis: HSK-A63

Kustība

X AŠIS Kustība: 400 mm
X AŠIS Skersinė pastūma: 75 m/min
Y AŠIS Kustība: 450 mm
Y AŠIS Skersinė pastūma: 40 m/min
Z AŠIS Kustība: 550 mm
Z AŠIS Skersinė pastūma: 90 m/min

Rīki

Maks. įrankio skersmuo: 75 mm

Papildus informācija

Papildu aprīkojums

Dubultā vārpsta
Shuttle galdiņš
2x 2 NC rotējoši pagriežamie bloki
Sadales skapju sistēma
Skaidu konveijers Knoll 600K-1 2019. gads
Hidrauliskais bloks
Filtru sistēma
Dzesēšanas sistēma Lahntechnik KOF1803-100 2020
Instrumentu žurnāla pozīciju skaits: 2x 30
Rotējošais galds (NC / hidrauliskā iespīlēšana): nx 360o, vertikālā ass,

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības

Ibag trīsfāzu galvenā piedziņa: s1-100% 40 kw / s6-40% 52 kw
Galvenie veiktspējas dati darba vārpstas kw s1 : 3 12 29 40 40
Vārpstas apgriezieni apm. 1/min: 1000 5000 10 000 20 000 24 000
Griezes moments apm. Nm: 27 27 27 19 17
Instrumenta diametrs ar brīvām blakus pozīcijām: 125 mm
Grozāmais galds (nc / hidrauliskā indeksācija): vertikālā ass, 0° - 180°, maks. Rotācijas leņķis savienojumā ar 5. Asi: +/- 150°
Rotācijas galda diametrs: 400 mm, rotējošais galds (horizontālās asis u1-u2/ v1-v2), rotējošais galds (nc / hidrauliskā iespīlēšana): nx 360o, vertikālā ass, rotējošā galda diametrs: 330 mm
Palešu iespīlēšana: 2 nulles punkta iespīlēšanas moduļi/ galds
Pozīcijas mērīšanas sistēmas: absolūtās pozīcijas mērīšanas sistēmas
Pozīcijas pielaide x - y - z : 0,008 mm (vdi/dgq 3441)

Papildu informācija

Mašīna joprojām tiek darbināta

*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
