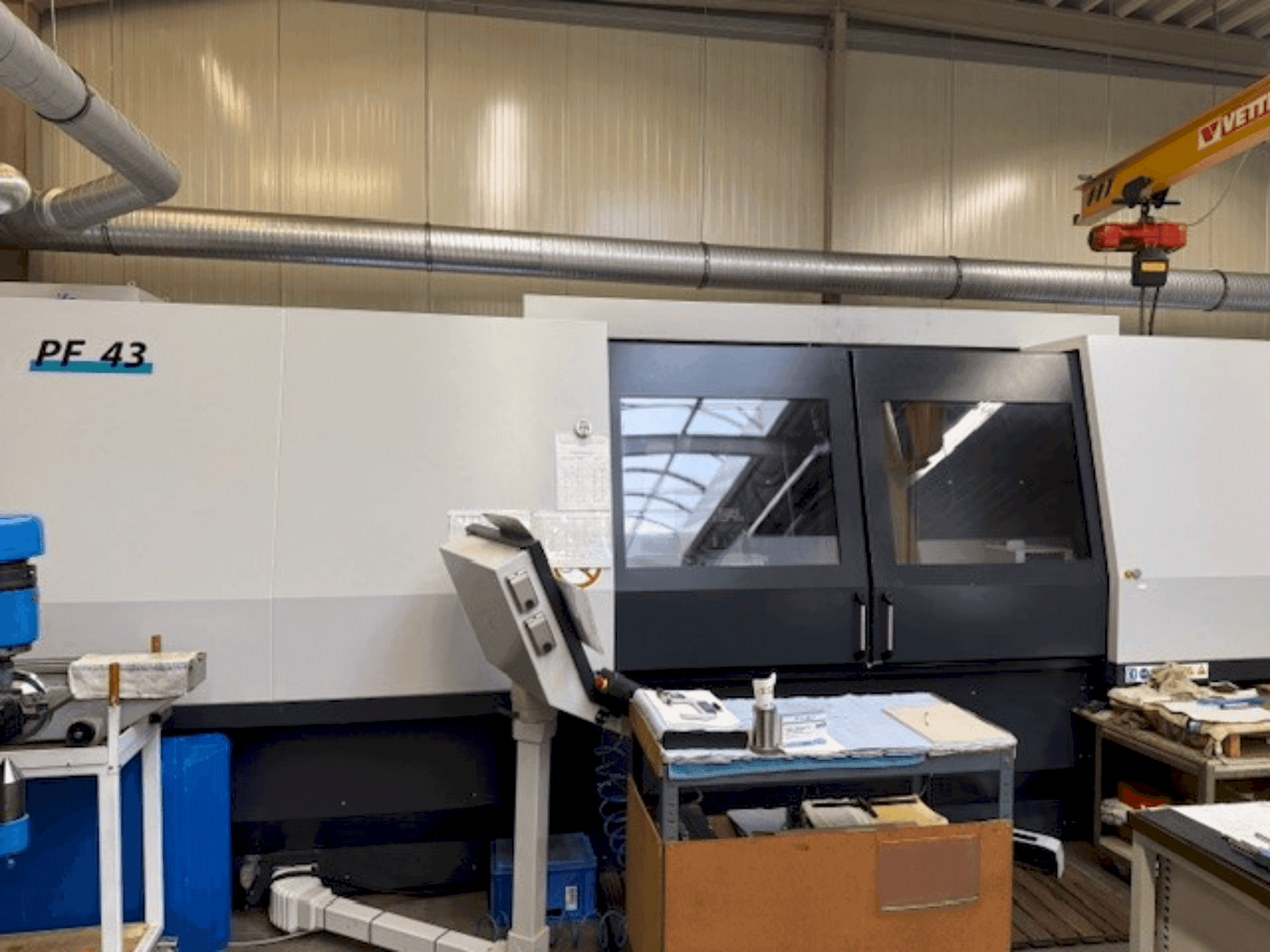

Schaudt - GSN PF43DE-GRI-SCH-2019-00001

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības

• 13 slīpripu turētāji, ieskaitot:
• 2x trīsceļu patronas
• 1x magnētiskā patrona
• 1x trīspunktu apmale
• 3x divpunktu apmale (īpaša lielākam diametram)
• 1x īpašs turētājs pārsienamajam materiālam
• 3x iekšējās slīpēšanas vārpstas

Papildu informācija

Elektroinstalācijas dati: Strāvas veids: 3~ (trīsfāžu strāva)/ Pievienotā slodze: 30 kVA/ Darba spriegums: 400 V/ Nominālā strāva: 40 A/ Frekvence: 50 Hz/ Drošinātāja aizsardzība: 63 A/ Vadības barošanas spriegums: 230 V maiņstrāva/ Vadības spriegums: 24 V līdzstrāva/ Ražotājs: Schaudt Modernizācija: GSN/ Tips: PF 43 U 1750/ Ražošanas gads: apm. 1990 Modernizācija 2019/ Vadība: CNC Siemens Sinumerik 840D/ Maksimālais slīpēšanas garums: 1750 mm / iespējams līdz 1840 mm/ Slīpēšanas diametrs: Ø 6 - Ø359 mm/ Centra augstums: 180 mm/ Maksimālais slīpripas diametrs: 500 mm/ Slīpripas urbums: Ø 203,2 mm/ Maksimālais sagataves svars (starp centriem): apm. 200 kg/ Sagataves turētājs MK4/ Hidrauliskais aizmugurējais balsts: MK4/ Izmēri (G × P × A): apm. 6700 × 2500 × 2400 mm + dzesēšanas tvertne 2300 × 1200 × 0900 mm/ Svars: apm. 8500 kg/ Kopējā nepieciešamā jauda: apm. 31 kVA/ Slīpvārpstas motora jauda: tip. 5,5–7,5 kW/ Sagataves turētājs (urbšanas galviņas urbums): MK4 / Ø 24 mm/ Īpašas iezīmes: CNC vadāma cilindru slīpmašīna ārējai un iekšējai apstrādei./ Izturīga konstrukcija ar augstu stingrību precīzai slīpēšanai./ Aprīkots ar Siemens Sinumerik 840D./ Iekšējās slīpēšanas ierīce/ Hidrauliskais aizmugurējais balsts/ Balansēšanas un slīpēšanas sensoru tehnoloģija/ Brīvi pozicionējama B ass/ Dimanta slīpēšanas vārpsta/ Mērīšanas sistēmas procesa laikā (garums/stingrība) Mapross/ Automātisks durvju mehānisms/ Automātiska aizmugurējā balsta pārvietošana/ Automātiska cilindra kļūdu kompensācija
