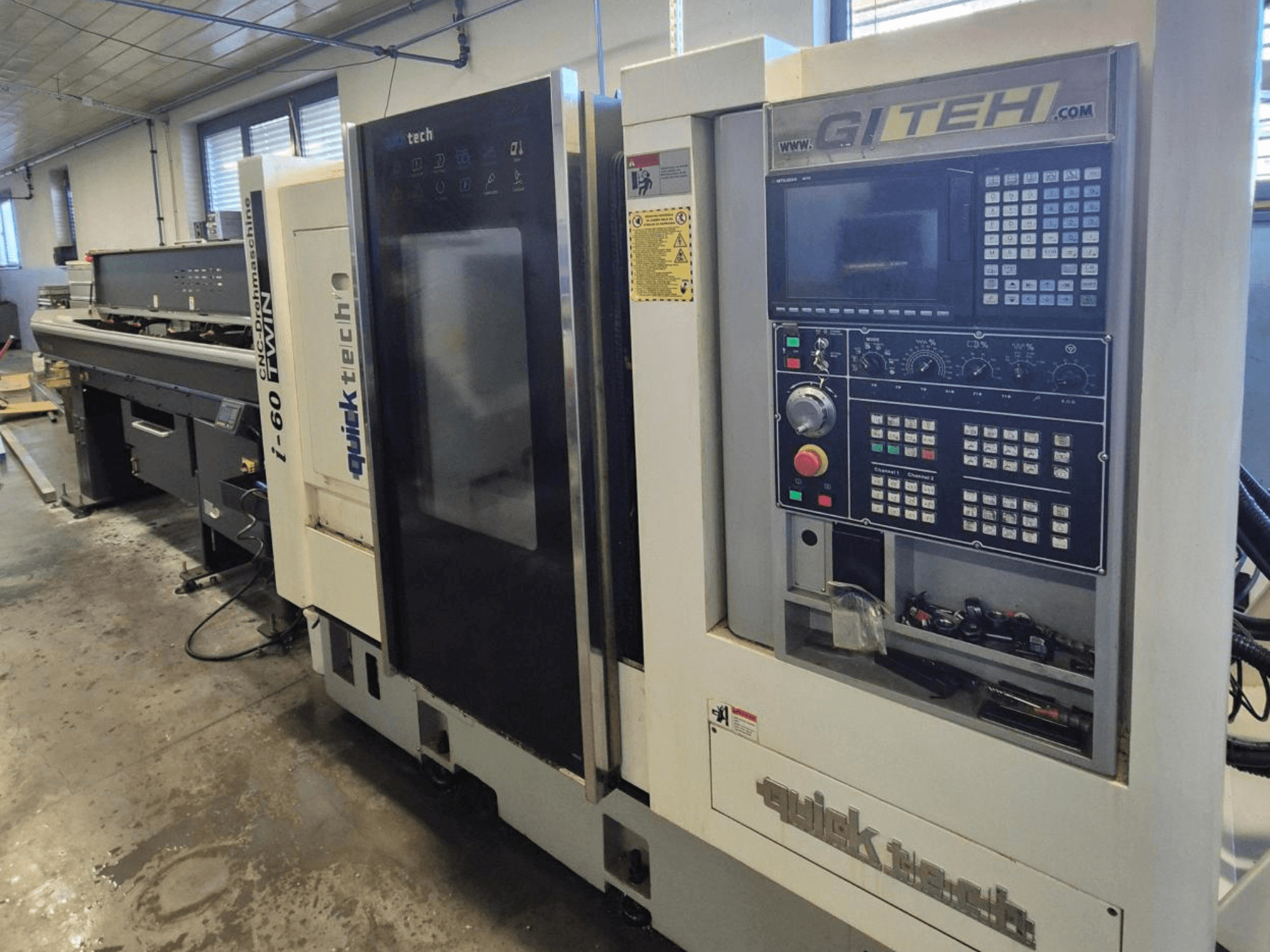

Quick-Tech - i60 twin SI-TUR-QUI-2016-00001

• Galvenās vārpstas urbums: 60 mm

• Apakšvārpstas urbums: 42 mm

• Maksimālais virpošanas garums: 300 mm

• Ātrums:

  • Galvenā vārpsta: 4000 apgr.

  • Apakšvārpsta: 4000 apgr./min.

  • Piedziņas instrumenti: 4000 apgr./min

• Vārpstas

  • Galvenās vārpstas indeksācija: 0,001°

  • Apakšvārpstas indeksēšana: 0,001°

  • Hidrauliskā vārpstas bremze (galvenā un sekundārā)

  • Sinhronizēta vārpstas rotācija un pozicionēšana

• Instrumentu stacijas

  • Galvenā vārpstas puse: 6 ārējās virpošanas, 5 iekšējās virpošanas

  • Apakšvārpstas puse: 3 ārējā virpošana, 4 iekšējā virpošana

  • Piedziņas instrumenti: 12 stacijas

• Apstrādes iespējas

  • 4 asu vienlaicīga apstrāde

  • Pilna asu programmēšana tieši no vadības paneļa

  • Pūšanas ar gaisu funkcija (M-kods)

  • Detaļas izmešanas noteikšana

• Apstrādes stiprinājums

  • Galvenā vārpstas skava: Ø185 mm

  • Apakšvārpstas skava: Ø173 mm

• Mašīnas aprīkojums

  • Mašīnas izlīdzināšanas skrūves un plāksnes

  • LED darba gaisma

  • 3 krāsu signāltornis

  • Automātiska centrālā eļļošanas sistēma

  • Dzesēšanas šķidruma tvertne un dzesēšanas šķidruma līmeņa sensors

  • Augstspiediena dzesēšanas šķidruma sūknis 30-40 bar

  • 380V/220V transformators

  • Pamatinstrumentu komplekts

  • Operatora rokasgrāmata, programmēšanas rokasgrāmata, elektriskās shēmas, PLC dokumentācija

• Vadības sistēma: Mitsubishi M70

  • 10,4" krāsu displejs; MPG rokas riteņa programmas pārbaude

  • Absolūtā/inkasemetrālā programmēšana; ISO programmēšana

  • Automātiska mašīnas izslēgšanas funkcija

  • Vītņu griešanas cikls (G92); stingra griešana ar vītni

  • Nemainīgs griešanas ātrums (G96/G97)

  • Ražošanas laika displejs un detaļu skaitītājs

  • X, Z, Y, Y, W asu kustība; C1 un C2 konturēšana virpošanai/frēzēšanai.

  • Minimālais ieejas inkrements: 0,001 mm

  • 80 instrumentu ģeometrijas un korekcijas pozīcijas

  • Programmu ielāde, izmantojot atmiņas karti vai USB; tīkla savienojamība

  • Fāzes un rādiusa programmēšana; rādiusa kompensācija

  • Absolūtie motori (nav nepieciešama pašnovirzīšana); pašdiagnostikas funkcijas

  • Vārpstas sinhronizācija

  • Vītņu griešana ar piedziņas instrumentiem; vītņu griešana uz apakšvārpstas

  • Programmēšanas palīdzības funkcijas; 2D programmas simulācija

  • PLC rediģēšanas iespēja

  • Iekļauta zobratu griešanas funkcija

  • Dzenošo instrumentu orientācija

Papildu aprīkojums (kas nav mašīnas bāzes aprīkojuma daļa)

• Skaidu konveijers

• Stieņu padevējs VITO 56 (3 m)

• Gatavo detaļu konveijers
