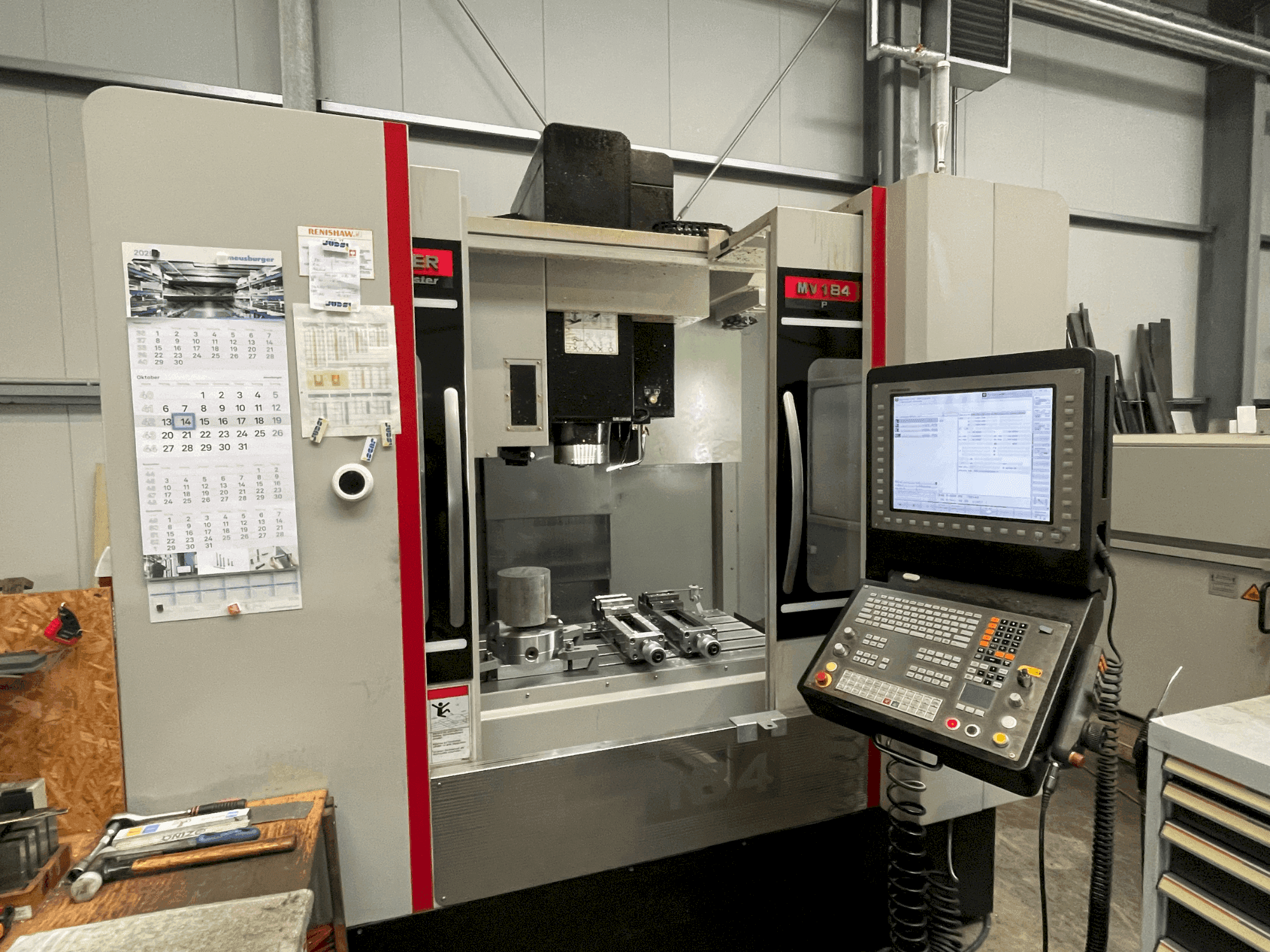

Quaser - MV 184P/12BDE-MIL-QUA-2019-00001

• Ekrāns/darbība: Lielais TFT ekrāns ar pārvietojamu, nolokāmu un pagriežamu vadības paneli.

• Atmiņa: Programmu uzglabāšana SSDR

• Rokas vadība: Pārnēsājams elektronisks rokas ritentiņš

• Mašīnas korpuss: Datorizēts, smags, ar spēcīgām rievām, čuguna pamatne.

• Vadības skapis: Vadības skapja dzesētājs

• Signalizācija: Trīskrāsu signāllampiņa

• Krāsas: RAL 7035 Gaiši pelēks (mašīna), RAL 9005 Jet Black (dzesēšanas tvertne, galviņa, durvis)

• Galvenā vārpsta: SK40, MB-4.0 ar siksnas piedziņu: SK40, MB-4.0

• Vārpstas dzesēšana: Temperatūras regulējama dzesēšanas sistēma

• Rotācijas savienojums: Deublin rotācijas savienojums vārpstai ar siksnas piedziņu.

• Instrumentu mainītājs: Paplašināts instrumentu mainītājs iesildāmiem instrumentiem

• Izvilkšanas tapa: Izvelkamais tapskrūve ar caurumu

• Sagatavošana 4. asij: Kabeļa sagatavošana 4. asij (Quaser) ar Harting savienotāju un montāžas rāmi; 4. ass sagatavošana Heidenhain rotācijas galdam.

• Applūstošā dzesēšana: Zvanveida izplūdes sprauslas uz vārpstas priekšgala, izmantojot Grundfos sūkni.

• Iekšējā dzesēšanas šķidruma padeve (ICS): Ar Grundfos sūkni; iekļauts patronu filtrs

• Vārpstas attīrīšanas gaiss: Papildu izpūšamais gaiss caur vārpstu, pārslēdzams ar M-funkciju (Heidenhain).

• Skaidu apstrāde (pamata): Darba zonas skaidu skalošana, izmantojot Grundfos sūkni; nerūsējošā tērauda skaidu teknes darba zonā.

• Eļļošana: Automātiska centrālā eļļošana lodveida skrūvēm; automātiska hibrīda eļļošana vadotnēm un lodveida skrūvēm.

Papildu aprīkojums

• 4. ass: Lehmann rotācijas galds (vienvārpstu)

• Trīsžokļa skava: BFU.520-250ps rotācijas galdam.

• Rotācijas galda motors: (leņķveida Harting savienotāji): Mavil ERN, gatavs pievienošanai (leņķveida Harting savienotāji).

• Uzlabota filtrēšana un skaidu novadīšana: Bungas filtrs (filtrēšana līdz [vērtība nav norādīta]), ieskaitot skrāpēšanas lentes skaidu transportieri.

• Apstrādājamo detaļu un instrumentu mērīšanas sistēma:

  • Infrasarkanais uztvērējs detaļu/instrumentu mērīšanai

  • Renishaw OMP40-2 mērīšanas zonde ar optiskā signāla uzraudzību; ietver instrumentu komplektu un lietošanas rokasgrāmatu.

  • PS3-1C taisns āmis ar keramikas vārpstu un rubīna lodīti (M4 vītne).

  • Renishaw OTS instrumentu komplekts ar optiski modulētu pārraidi, regulējamu galda stiprinājumu, karbīda zondes disku; ietver instrumentu komplektu un lietošanas rokasgrāmatu.

  • Instrumentu maiņas komplekts OTS/RTS: A-5401-4030 maiņas adapteris OTS un A-5401-4032 stiprinājuma stienis spraugām.
