Quaser MV 184E

Fotoattēlu galerija

Quaser - MV 184EDE-MIL-QUA-2009-00001

Pārdots

Vai jums ir vēl kādi jautājumi? Sazinies ar mums!

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Sazinieties ar Whatsapp

GINDUMAC
Produkti
Darbgaldi

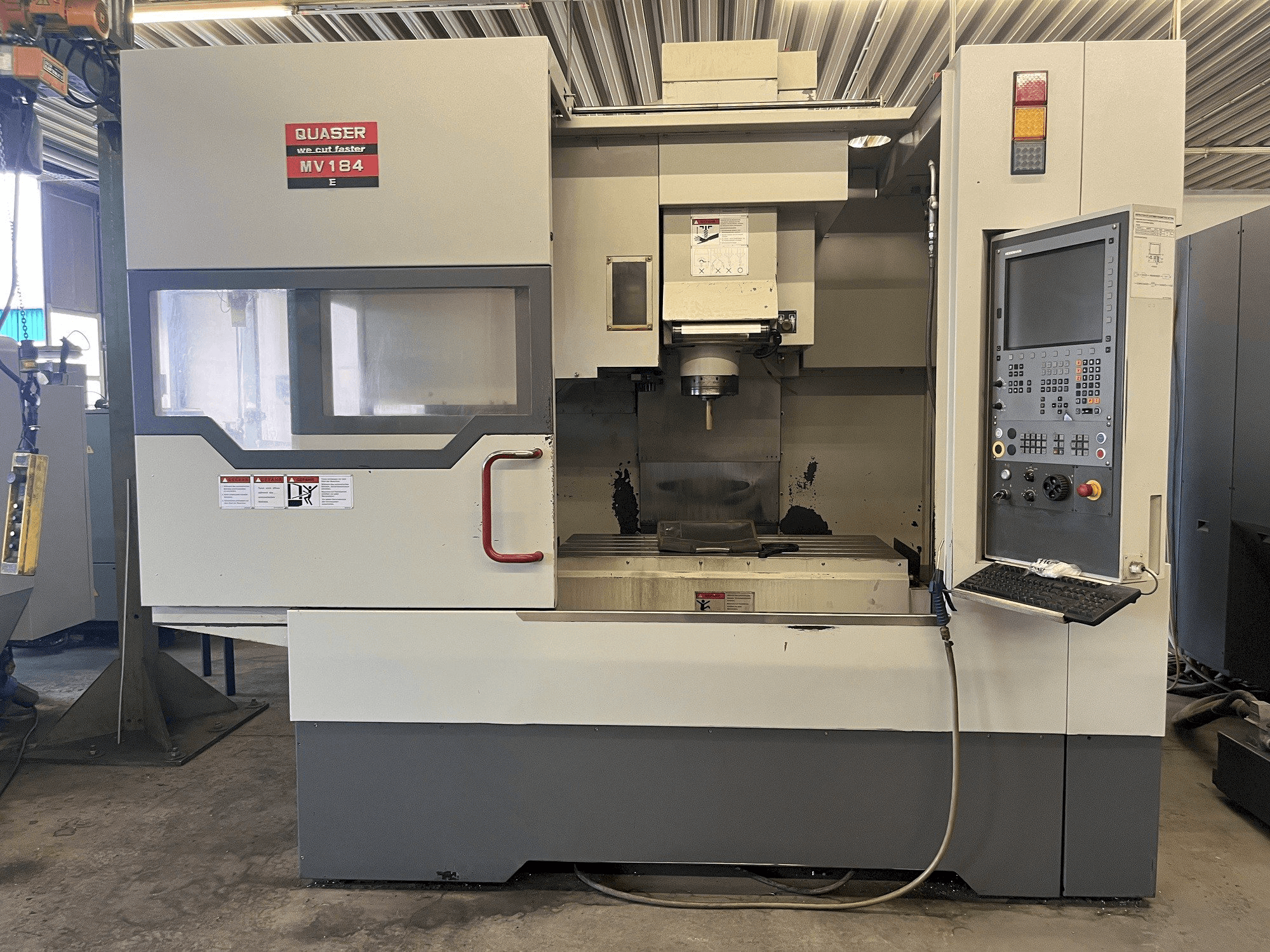

Quaser MV 184E vertikālais mašīnu centrs

Rādīt oriģinālvalodā

Šis Quaser MV 184E vertikālais mašīnu centrs tika ražots 2009. gadā. Tas ir aprīkots ar Heidenhain iTNC 620 vadības bloku, un tam ir 3. Mašīnas vārpstas ātrums ir 30 - 12000 apgr./min.

Pārskats

zīmols: Quaser
gads: 2009
MODELIS: MV 184E
pielietojuma veids: Frezavimas
Atrašanās vieta: Vokietija
iekārtas veids: Vertikālais apstrādes centrs
vadības bloka zīmols: HEIDENHAIN

Tehniskā informācija - Quaser MV 184E

Bendri duomenys

Matavimų plotis: 2820 mm
Matavimų gylis: 2920 mm
Matavimų aukštis: 2860 mm
Mašinos svoris: 6790 kg

Valdymo blokas

Modelis: iTNC 620
Prekės ženklas: HEIDENHAIN

Pagrindinė pavara

Suklio greičio diapazonas: 30 - 12000 1/MIN
Suklio variklio galia: 17 kw
Ašių skaičius: 3

Judėjimas

X AŠIS Judėjimas: 1020 mm
Y AŠIS Judėjimas: 610 mm
Z AŠIS Judėjimas: 610 mm

Stalas

Išorinis ilgis: 1200 mm
Išorinis plotis: 600 mm
Stalo apkrova: 7 kg

Papildaprīkojums

- Skaidu konveijers

Papildus informācija

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības:
- - Iekšējā dzesēšanas šķidruma padeve 20 bar
- - Instrumentu skaits žurnālā 30 gab
- - Instrumentu turētājs sk 40
- - Divu roku instrumentu mainītājs ar 30 uzglabāšanas vietām
- - Liela izmēra lineārās vadotnes visās asīs
- - Ļoti dinamiski digitālās padeves piedziņas ar 6800 n (z 13900 n) ass jaudu
- - Datoram optimizēts, smagas mašīnas korpuss, kas izgatavots no stipri rievota čuguna
- - Ātrā traversa 32 rnlmin (z ;24 mlmin), paātrinājums {x/y/z) 3/3 /3 m/s
- - Griezes moments 108 nm
- - Siemens-weiss galvenā vārpsta sk 40, piemērota standarta stiprinājumiem un instrumentiem ar apšuvuma sistēmu
Kvalitatīvas mašīnas priekšrocības:
- - Galvenās vārpstas dzesēšanas sistēma ar atsevišķu 100 1 eļļas dzesēšanas kontūru un gaisa padevi galvenajam motoram
- - Iepriekš ielādētas lodveida skrūves diam. 45 mm
- - Instrumentu turētāji saskaņā ar din 69871 (bt 40 opcija), instrumentu pievilkšanas skrūves saskaņā ar din 69872 (iso) 7388 opcija)
- - Skaidu likvidēšana, kas sastāv no 2 skrūvju konveijeriem un sptllsyslem darba zonā, kā arī skrāpju lentes konveijera
- - Dzesēšanas šķidruma tvertne ar tilpumu 300 l
- - Plūdu dzesēšana, ar 12 regulējamām izplūdes sprauslām, kas atrodas gredzenā uz vārpstas priekšgala, transportēšanas jauda 60 1/min pie 2 bar palron filtra 80 µ skaidu skalošanai un applūšanas dzesēšanai
- - Iekšējā dzesēšanas šķidruma padeve ar grundfoss sūkni 20 bar. 251/min, t. Sk. Kasetnes filtrs 25 µ
- - Skaidu skalošana ar grundtoss sūkni 60 1/min pie 2 bar, nerūsējošā tērauda skaidu paplātes darba kamerā
- - Darba kameras pilna aizsardzība ar lielām skata durvīm (durvju atvērums 900 mm) un 2 darba zonas gaismām, kā arī mašīnas stāvokļa indikators
- - Pūt gaisu, ārējs. Sausai apstrādei

Papildu informācija

- Dzesēšanas šķidruma smidzināšanas pistole. - divkrāsu krāsošana gaiši pelēkā/pelēkā krāsā. - Stikla svari priekš X-. Y un Z ass (HDH), ieskaitot pārspiedienu, lai novērstu tiešās mērīšanas sistēmas piesārņojumu. - Automātiska centrālā eļļošana lodveida skrūvēm. - Quaser apstrādes centri atbilst CE standartiem.

*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
