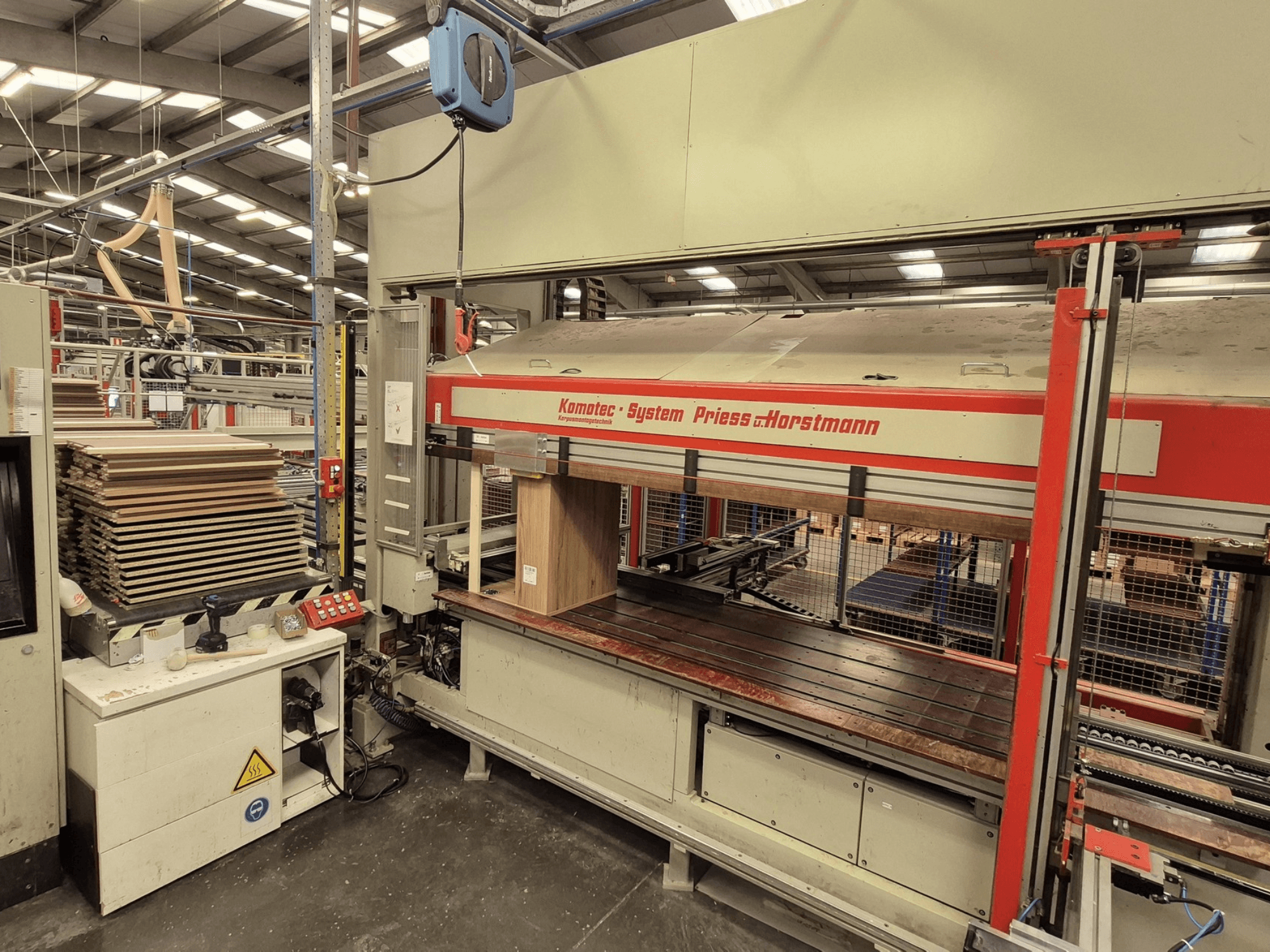

PREISS U HORTSTMANN - KP-5-CNCBE-PRE-PRE-2003-00001

• Apstrādājamo detaļu izmēri

  • Skapja augstums: 300-2500 mm

  • Skapja platums: 300-1200 mm (mazāki platumi iespējami manuāli ar pildītājiem)

  • Skapja dziļums: 160-700 mm

  • Maksimālais sānu biezums: 56 mm (ieskaitot veidgabalus)

• Ekspluatācijas prasības

  • Barošanas avots: 400 V ±10%, 50 Hz, trīsfāzu, aptuveni 10 kW.

  • Saspiestais gaiss: 6-7 bāri, bez eļļas un sauss.

  • Telpa/ergonomika: Minimālais telpas augstums 3700 mm; darba augstums 930 mm.

• Vizuālā konfigurācija (RAL krāsas)

  • Mašīnas un vadības skapis: RAL 7032 Kieselgrau

  • Balsti un drošības aizsargi: RAL 3000 Feuerrot

  • Dzinēji un nosūces pārsegi: RAL 9005 Mattschwarz

Papildu aprīkojums

• Buferu sistēma

  • Rullīšu konveijeri (Roba)

    • Roba_11: ~2800 mm garums, 700 mm izmantojamais platums; dalīta apaļās lentes piedziņa; divi 0,55 kW motori; 60 m/min; 1 fiksēts gala ierobežotājs + 1 kontrolējams centra ierobežotājs.

    • Roba_12: ~2800 mm garums, 700 mm izmantojamais platums; 0,55 kW motors; 60 m/min; primārā operatora vadība (palaišana/apstāšanās, avārijas apstāšanās).

    • Rullīši: Ø 60 mm, ar plastmasas pārklājumu; soli 128 mm.

    • Darba augstums: 930 mm (±20 mm)

  • Šķērskonveijeri (QF)

    • QF_11 un QF_12: 8 zobainās lentes; 0,55 kW motori ar frekvences pārveidotājiem.

    • Ātrums: 40 m/min pie 50 Hz

    • Darbība: Pneimatiski nolokāms (hoch schwenkbar).

    • Kopējais šķērsplatums: ~ 1720 mm

• ZWA-1-CNC bloks

  • Apstrādājamo detaļu izmēri: skapja augstums 300-2500 mm; platums 300-1200 mm; dziļums 160-700 mm.

  • Darbības iestatījumi: Elektriskā un saspiestā gaisa padeve caur pakārtoto karkasa presi

  • Darba augstums: 930 mm

  • Telpa: 1,5 cm: Minimālais telpas augstums: 3700 mm

  • Konstrukcija: Izbūve: ciets, vērpes izturīgs rāmis ar precīzām pacelšanas galda vadotnēm.
