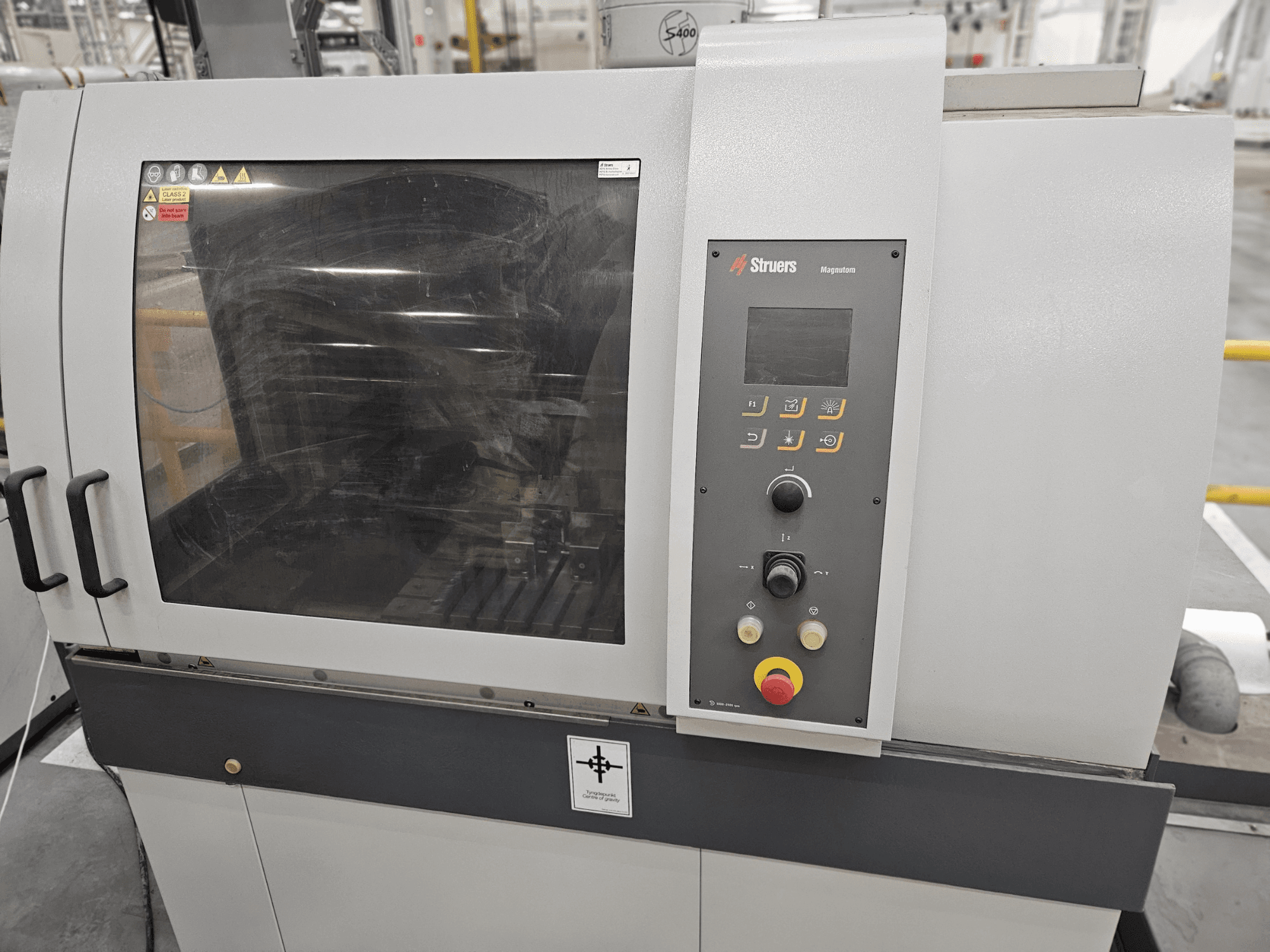

Other - Struers Magnutom 5000PL-SAW-OTH-2019-00001

• Griešanas jauda (Max) - Magnutom 400:

  • Apaļš materiāls: Ø 151 mm

  • Taisnstūra formas materiāls: Ø Mag: mm: 151 × 403 mm

  • Plakanais materiāls: 92 × 550 mm

• Griešanas motors:

  • Nepārtraukta jauda (S1): 11 kW

  • Periodiskā jauda (S3): 16 kW

• Griešanas diski - Magnutom 400:

  • Riteņa izmērs (diametrs × biezums × caurums): 432 × 3,0 × 32 mm

  • Rotācijas ātrums (nominālā slodze): 1000-1950 apgr./min

• Griešanas diski - Magnutom 500:

  • Riteņa izmērs (diametrs × biezums × caurums): 508 × 3,5 × 32 mm

  • Rotācijas ātrums (nominālā slodze): 10 mm: 1000-1850 apgr.

• Pozicionēšana un padeve:

  • Nogriešanas diska pozicionēšanas diapazons: 1:

    • Y ass: 385 mm.

    • Z ass: 235 mm

  • Maksimālais parauga augstums zem griezējriteņa: Nav ierobežojumu.

  • Maksimālais pozicionēšanas ātrums:

    • Y ass: 70 mm/s

    • Z ass: 50 mm/s

  • Pievirzes ātruma diapazons: 0,1-10 mm/s

  • Griešanas spēks: 0-1400 N

• Griešanas galds (fiksēts, Magnutom 400/500): 827 × 781 mm

• Griešanas kamera:

  • Platums: 1000 mm

  • Dziļums: 1206 mm

  • Augstums: 918 mm

Papildu aprīkojums

• Papildu X-veida galds:

  • Maksimālais izmērs: 942 × 781 mm

  • Minimālais izmērs: 673 × 781 mm

  • X-ass gājiens: 269 mm

  • T-veida slots: 12 mm, divvirzienu virzienā
