Other - BFT 90/5 TNC 320DE-OTH-UNI-2009-00001
Vai jums ir vēl kādi jautājumi? Sazinies ar mums!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

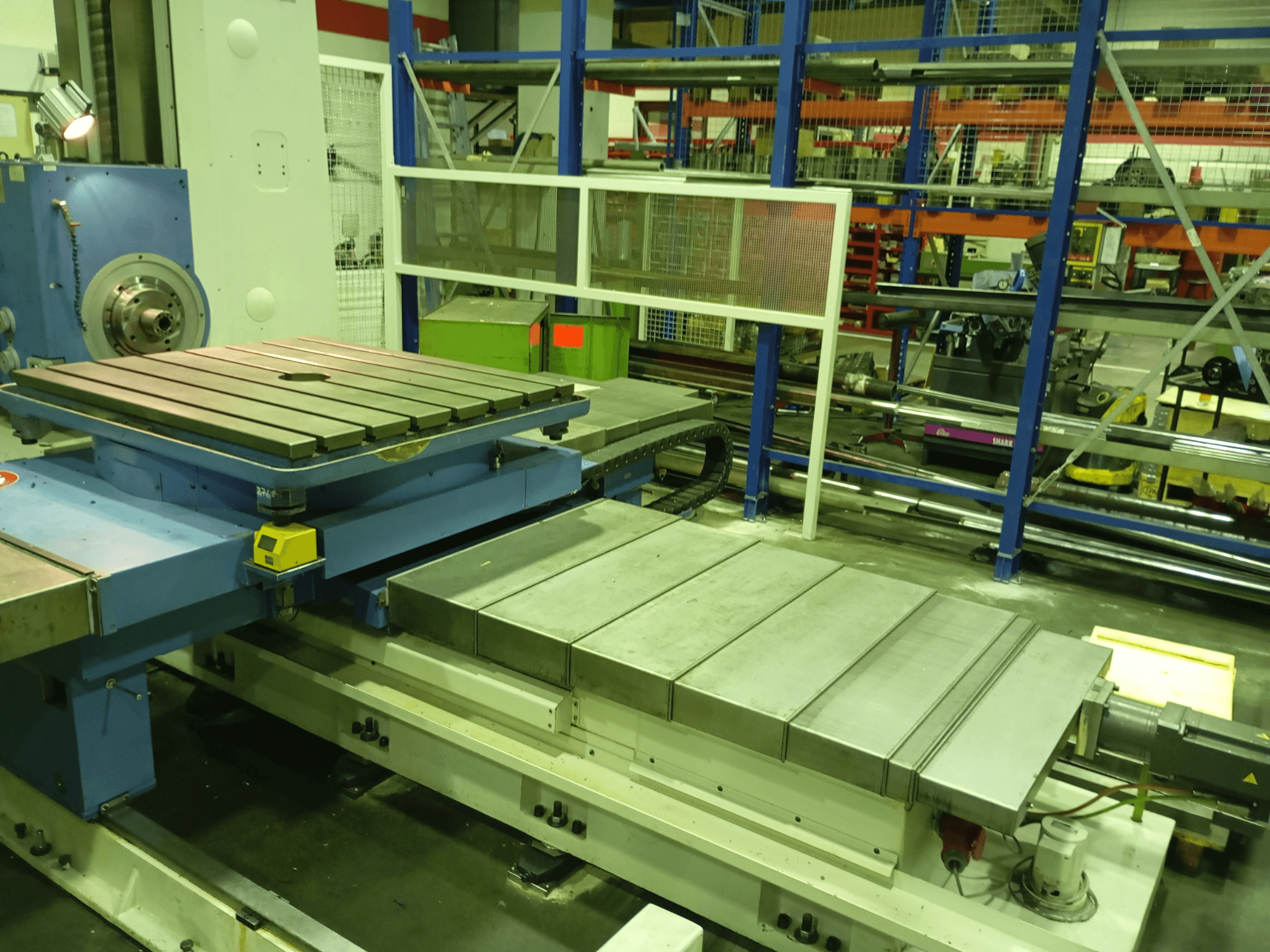

Šis 5 asu MSC Chemnitz BFT90/5 MSC urbjmašīna tika ražota 2009. gadā. Tam ir ievērojams galda izmērs 1000 x 1120 mm ar maksimālo galda slodzi 2,5 t. Mašīna piedāvā iespaidīgu padeves ātrumu 4000 mm/min un vārpstas apgriezienu diapazonu no 4 līdz 1600 apgr. Ja vēlaties iegūt augstas kvalitātes urbšanas iespējas, apsveriet mūsu piedāvāto MSC Chemnitz BFT90/5 MSC mašīnu. Sazinieties ar mums, lai saņemtu sīkāku informāciju.
Pārskats
- zīmols: Other
- gads: 2009
- MODELIS: BFT 90/5 TNC 320
- ražošanas stundu skaits: 3093
- pielietojuma veids: Citas ierīces
- Atrašanās vieta: Vācija
- iekārtas veids: Urbšanas iekārta (Metāls)
- vadības bloka zīmols: HEIDENHAIN
Tehniskā informācija - Other BFT 90/5 TNC 320
Vadības bloks
- Vadības marka: HEIDENHAIN
- Vadības modelis: TNC 320
Izmēri
- Mašīnas augstums: 3160 mm
- Mašīnas garums: 5800 mm
- Mašīnas svars: 8900 kg
- Mašīnas platums: 3400 mm
- Galda slodze: 2500 kg
Kustība
- Asu skaits: 5
- X ass pārvietošanās: 1000 mm
- Y ass pārvietošanās: 1000 mm
- Z ass pārvietošanās: 1800 mm
Tehniskās specifikācijas
- Vārpstas ātrums: 1600 RPM
- Kūļa izmērs: SK 40
Papildus informācija
Galda izmērs: 1000 x 1120 mm
B ass (galda rotācija): 360°
Pievirzes ātrums (X/Y/Z): 4000 mm/min
Vārpstas diametrs: 90 mm
W ass gājiens: 710 mm
Vadības skapja izmēri (garums x platums x augstums): 2,0 x 0,75 x 2,0 m
Temperatūras diapazons: 15-40 °C
Elektriskais: 3 fāzes/50 Hz; 380 V nominālais spriegums; 24 V vadības spriegums.
Pieslēgtā slodze: 40 kW
Drošinātāja nominālā strāva: 100 A
Tipisks enerģijas patēriņš: aptuveni 7,5 kW
Vārpstas darbības laiks: 3069 h
Strāvas ieslēgšanas stundas: 10402 h
Vispārējais kapitālais remonts: 2009
Vispārīga informācija Modernizācija
Modernizācija ietver:
Vadības sistēma: TNC 320
Jaunas piedziņas visās asīs
Jauns galds
Jauna iespīlēšanas sistēma
Jauni nesēju bloki
Jauns rokas vadības bloks
Jauna dzesēšanas šķidruma sistēma
Jauns hidrauliskais bloks
30 mērījumu skalas (lineārās mērīšanas sistēmas)
Vadības ražotājs: SK 40
CNC vadība: TNC 320
Pilnīga elektroaprīkojuma modernizācija
Jauna elektroinstalācija visā iekārtā
CNC sistēmas integrācija (TNC 320)
Jaunas ieejas un izejas (I/O)
Jauni sensori un mērīšanas sistēmas
Atjauninātas vadības ķēdes un drošības ķēdes
Mūsdienīga CNC vadības sistēma
Uzlabota precizitāte, pateicoties jaunajām mērīšanas sistēmām
Lielāka uzticamība
Labāka veiktspēja, pateicoties jaunām piedziņām
Samazināts dīkstāves laiks, pateicoties jaunām palīgiekārtām.
Jauna elektriskā dokumentācija
Atjauninātas shēmas
Ietver elektroapgādes, vadības, mašīnas saskarnes, operatora paneļa un piedziņu sistēmas.
Mašīnas bāze saglabājas:
MSC Chemnitz galda urbjmašīna
Tips: BFT 90/5 MSC - 5 asis
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
