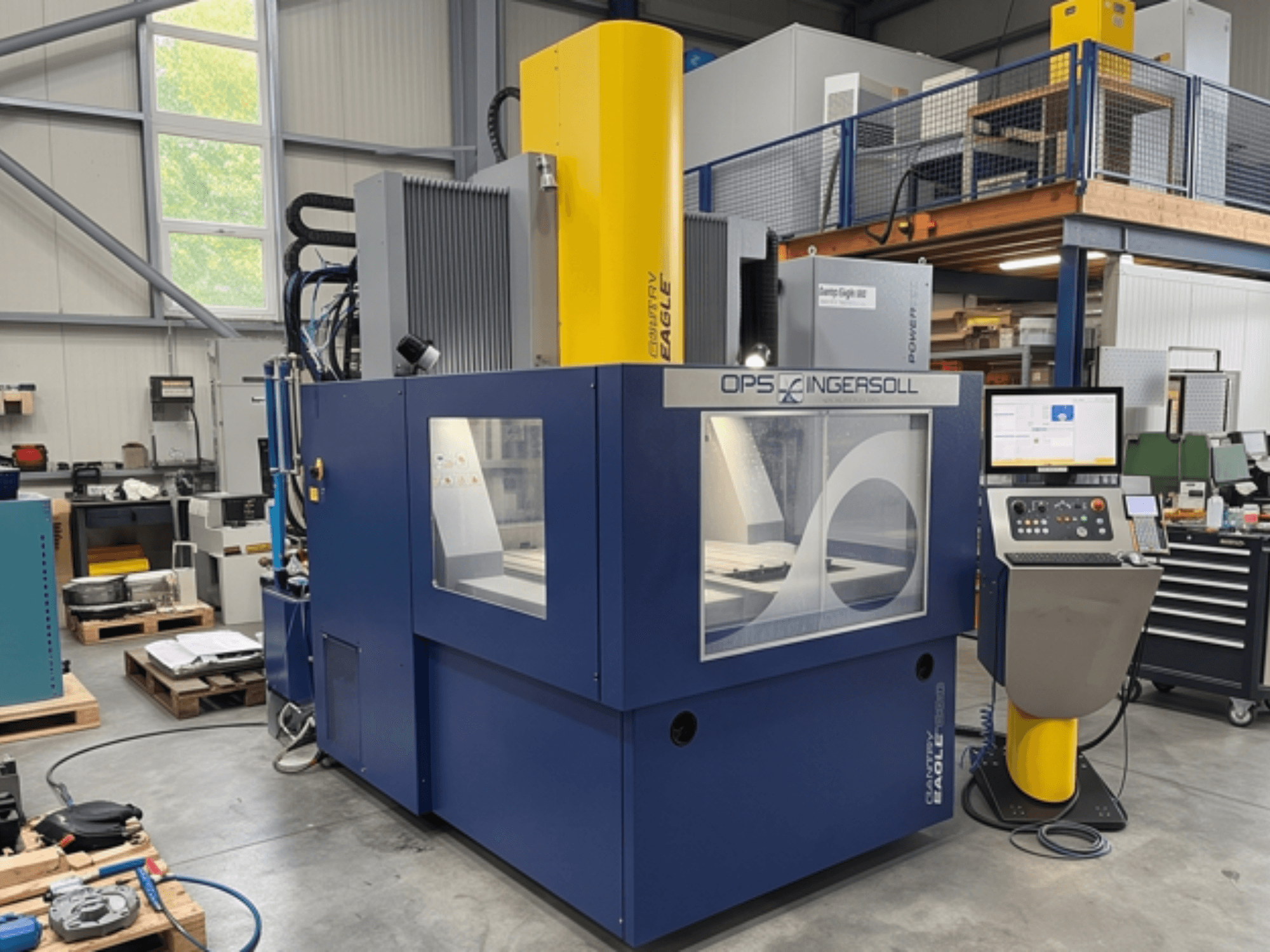

OPS INGERSOLL - Gantry Eagle 1200 PlusDE-EDM-OPS-2014-00001

- Vadības sistēma: Eagle Powertec PC/NC vadības sistēma 3060 (22 collu skārienjūtīgais ekrāns, programmēšana ar „Multiprog Powertec“ tehnoloģiju, ātrā programmēšana ar „Powertec 2 Easy Burn“, „Powertec Handheld“, Ethernet un USB interfeisi, attālā apkopes sistēma „MultiControl light“)

- Precīzās apdares ģenerators: Eagle Powertec PT60

- Z-ass ātrums: Eagle Power Jump ar 18 m/min intervāla ātrumu Z-asī

- Pārvietojuma diapazons X / Y / Z: 880 x 1360 x 700 mm

- Attālums starp galdu un patronu (min./maks.): 440 / 1140 mm

- Darba galda izmēri: 1110 x 1610 mm (galda nostiprināšanas virsma ir iebīdīta par 50 mm salīdzinājumā ar standarta izmēriem)

- Dielektrisko atstarpi: 960 mm (papildaprīkojums: 1000 mm)

- Speciāla teleskopiskā darba tvertne (P x G x A): 1140 x 1640 x 1040 mm

- Maks. galvas slodze: 300 kg

- Papildu dielektriskā šķidruma tilpums: 2000 l (kopā 4800 l ar papildu tvertni un savienojošajām šļūtenēm)

- Elektrodu mainītājs: EW30 (30 pozīcijām) / 13 pozīciju pamatvienība

- Mērīšanas sistēma: lineārā mērīšanas sistēma X un Y asī (Z asī jau iekļauta)

- Elektrodu fiksēšanas sistēma: Hirschmann H5000 / Minifix (H8.11.20)

- Enerģijas taupīšanas funkcija: ECOTEC

- Skalošana: programmējama spiediena skalošana, manuāls sūkšanas savienojums

- Filtrēšanas sistēma: 32 m² papīra sveces filtrs

- Dzesēšana: kompresora atkārtotās dzesēšanas agregāts

- Galvenais spriegums: 400 V3~ / 50 Hz

- Vadības spriegums: 24 VDC

- Maks. drošinātājs: 32 A

- Enerģijas patēriņš: 20 kVA

- Kopējais svars: apm. 12 500 kg (mašīnas pamatne: 10 000 kg, portāls: 2 500 kg, papildu tvertne: 1 100 kg)

- Papildu funkcijas: C-ass bez patronas, CO₂ ugunsdzēsības sistēma, T-veida slota plāksne lielu elektrodu uzstādīšanai, mašīnas atbalsta kājiņas, sagatavošana ārējai erozijas miglas nosūces sprauslai, ugunsdzēsības klape, konstrukcijas krāsojums kobaltzils (RAL5013), Telegrey (RAL7045) un rapša dzeltenā (RAL1021) krāsā
