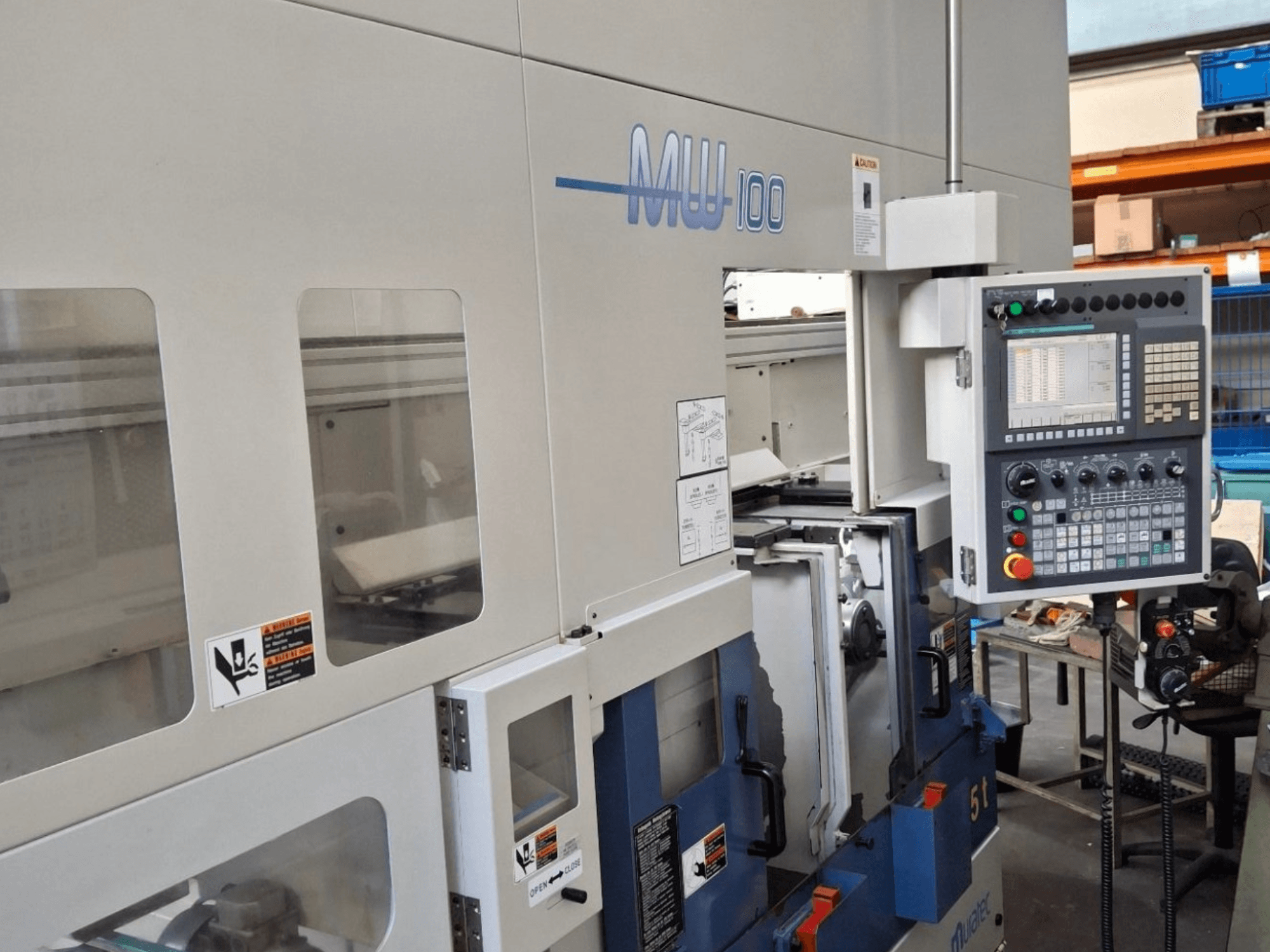

Šī 4 asu Muratec MW 100 GT daudzvērpstu virpošanas mašīna tika ražota 2012. gadā. Tā maksimālais virpošanas diametrs ir 168 mm un virpošanas garums 145 mm. Mašīna ir aprīkota ar diviem revolveriem, katrā no kuriem ir 8 stacijas, un portālveida iekrāvēju efektīvai darbībai. Ja vēlaties iegūt augstas kvalitātes virpošanas iespējas, apsveriet Muratec MW 100 GT mašīnu, ko mēs piedāvājam pārdošanā. Sazinieties ar mums, lai saņemtu sīkāku informāciju.
Pārskats
- zīmols: Muratec
- gads: 2012
- MODELIS: MW 100 GT
- pielietojuma veids: Tekinimas
- Atrašanās vieta: Vācija
- iekārtas veids: Daudzkāršu Virpošanas Iekārta
- vadības bloka zīmols: FANUC
Tehniskā informācija - Muratec MW 100 GT
Vadības bloks
- Vadības marka: FANUC
- Vadības modelis: 31i-TA
Izmēri
- Mašīnas augstums: 2300 mm
- Mašīnas garums: 1550 mm
- Mašīnas svars: 3500 kg
- Mašīnas platums: 1650 mm
Kustība
- Asu skaits: 4
- X ass pārvietošanās: 130 mm
Tehniskās specifikācijas
- Pretvārpsta: Jā
- Piedziņas instrumenti: Nē
- Maks. stieņa diametrs: 47 mm
- Vārpstas jauda: 5.5 kW
- Vārpstas ātrums: 6000 RPM
Papildus informācija
Vadības modelis: FANUC 31i-TA
Attālums starp vārpstām: 340 mm
Maks. Šūpoļu diametrs: 295 mm
Maks. Virpošanas diametrs: 168 mm
Maks. Virpošanas garums: 145 mm
Vārpstas uzgalis: JIS A2-5
Maks. Uzgaļa diametrs: 165 mm (6")
Vārpstas gultņa iekšējais diametrs: 80 mm
Ātrā kustība pa X asi: 24 m/min.
Ātrā virziena Z ass: 24 m/min.
Turreļu skaits: 2
Turretes stacijas: 1: 8
Instrumenta kāta izmērs: 20 x 20 mm
Maks. Urbuma diametrs: 40 mm
Rullīša indeksa laiks: 0,2 sek.
Maks. Detaļas diametrs: 80 mm
Maks. Apstrādājamo detaļu garums: 60 mm
Žokļa gājiena diametrs: 12 mm
Maks. Apstrādājamo detaļu svars (uz vienu roku): 2,0 kg
Standarta iekraušanas laiks: 4,5 sek.
Minimālais apstrādes laiks: 16 sek.
Iekrāvēja X-ass gājiens: 1420 + 1420 mm
Iekrāvēja Y ass gājiens: 435 mm
Iekrāvēja Z-ass gājiens: 135 mm
Iekrāvēja rokas pagrieziena diapazons (Alpha ass): 1: 180°
Iekrāvēja rokas rotācijas ātrums: 0,4 s / 180°.
Ātrā iekrāvēja X ass: 150 m/min.
Ātrgaitas novirzes iekrāvēja Y ass: 120 m/min.
Ātrgaitas novirzes iekrāvēja Z ass: 55 m/min.
Paletes ietilpība: 14
Maks. Kraušanas augstums: 450 mm
Apstrādājamo detaļu diametra diapazons: 30 - 160 mm
Maks. Gabalu svars uz paletes: 160 mm: 40 kg Maksimālais svars uz paletes: 40 kg
Mašīnas pēdas laukums (ar piederumiem): 3 300 x 2 380 mm
Pieslēgtā slodze: 30 kVA
Portāla iekrāvēja sistēmas: 2
Pārbaudes detaļu izvadi: 2
Hidrauliskās piedziņas skavas: 2 x SMW Autoblok BHM 165, 6"
Hidrauliskais cilindrs (kreisais): SMW SIN-S 100
Hidrauliskais cilindrs (labajā pusē): SMW VNK 70/37
Ar gaisu kontrolēta apstrādājamo detaļu klātbūtnes uzraudzība: Jā
Apstrādājamo detaļu fiksācijas uzraudzība: Abas puses
Vārpstas orientācijas pozīcijas: 4 (abās pusēs)
Dzesēšanas šķidrums caur skavu: abas puses
Automātiskā dzesēšanas šķidruma sūkņa tilpums: 200 l
8 pozīciju revolveri: 2
Signāla torņa gaisma: Jā
Eļļas miglas ekstrakcijas sagatavošana: Jā
Automātiska mašīnas apstāšanās: Jā
Automātiskā centrālā eļļošana: Automātiskā centrālā eļļošana: Jā
RS232C interfeiss: Jā
Ārējais transformators: Jā
Pēc izvēles:
Portālceltņu iekrāvēja tips: 3 asu portālceltnis
Skaidu transportieris
