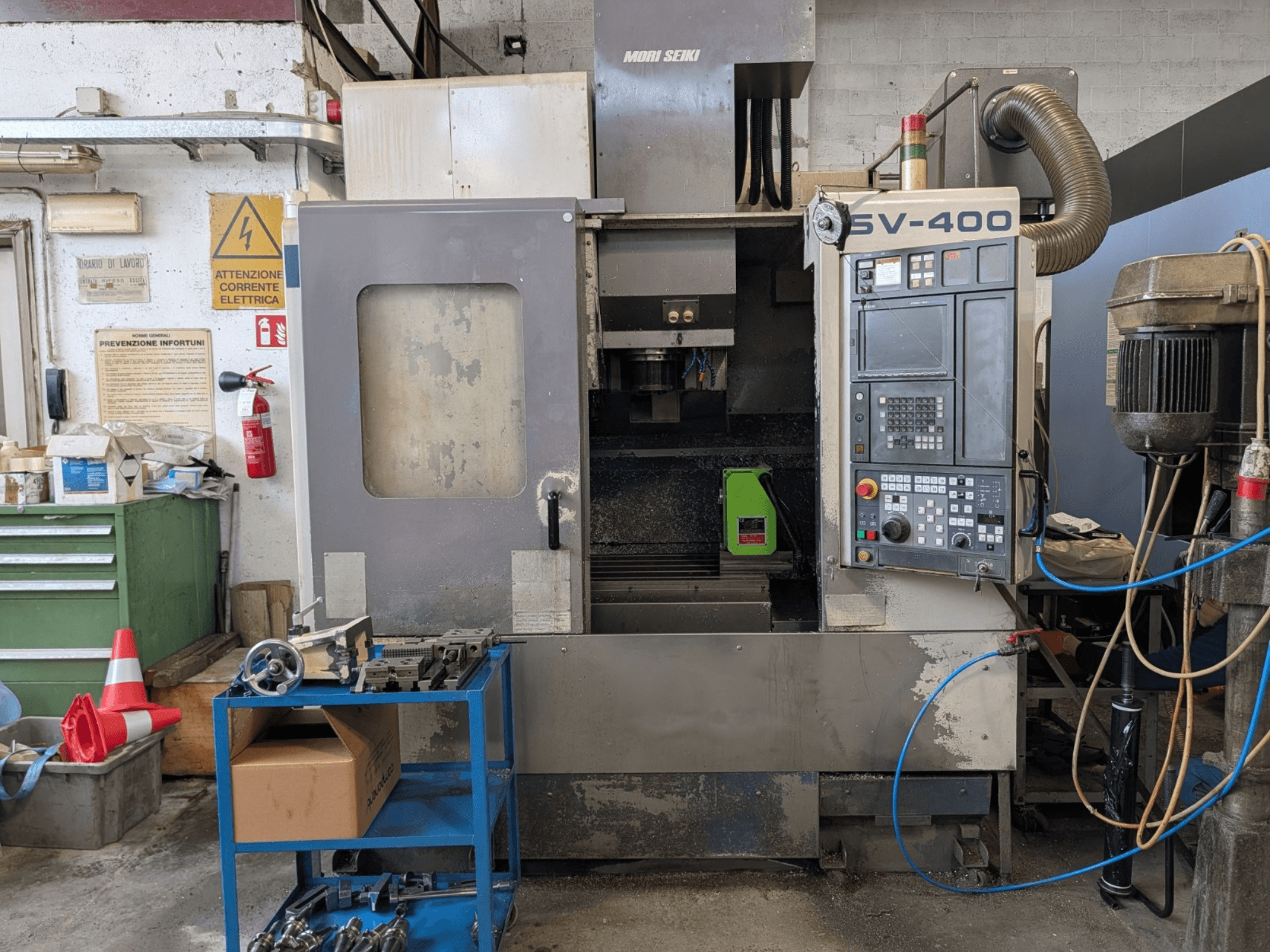

MORI SEIKI - SV-400IT-MIL-MOR-1998-00004

• Tabula: 900 × 500 mm; 4 T-ligzdas (18 mm platums × 100 mm solis).

• Asu skaits: 4 (X, Y, Z + 4. rotācijas ass; 4. asi piegādā ar zemāk minēto piederumu)

• Attālums starp vārpstas priekšgalu un galdu: 150-610 mm

• Vārpsta: max; 22 / 18,5 kW motors; 85 mm priekšējā gultņa ID

• Instrumentu magazīns: maks. instrumentu Ø 80 mm (blakusesošais) / 125 mm (blakusesošais); maks. instrumentu garums 300 mm; no mikroshēmas līdz mikroshēmai 3,2 sek.

• padeves ātrums: X/Y/Z 32 000 mm/min; maksimālā darba padeve 16 000 mm/min.

• Ass motora jauda: X/Y 2,1 kW; Z 4,4 kW.

• CNC vadība: MORI-FANUC MSC-501 (saderīgs ar MSC-518); atmiņa 320 m; funkcijas ietver spirālveida interpolāciju un griešanas spēka kontroli (Power Monitor).

• Dzesēšanas sistēma: 50 bāru augstspiediena dzesēšanas šķidrums caur vārpstu (TSC).

• Funkcijas: gaisa izpūšana detaļu tīrīšanai, pilns korpuss, cikla beigu lampiņa, RS-232 saskarne.

• Grīdas platība: 2200 × 2550 mm

• Elektriskā jauda: kopējā uzstādītā jauda 50,2 kVA; 380 V, 50 Hz

Papildu aprīkojums

• 4. ass stiprinājums: Tsudakoma RN-150R rotējošais galds ar 200 mm priekšējo plāksni un aizmugurējo statni.

• Skaidu pārvaldība: 2 × aizmugurējie skaidu konveijeri
