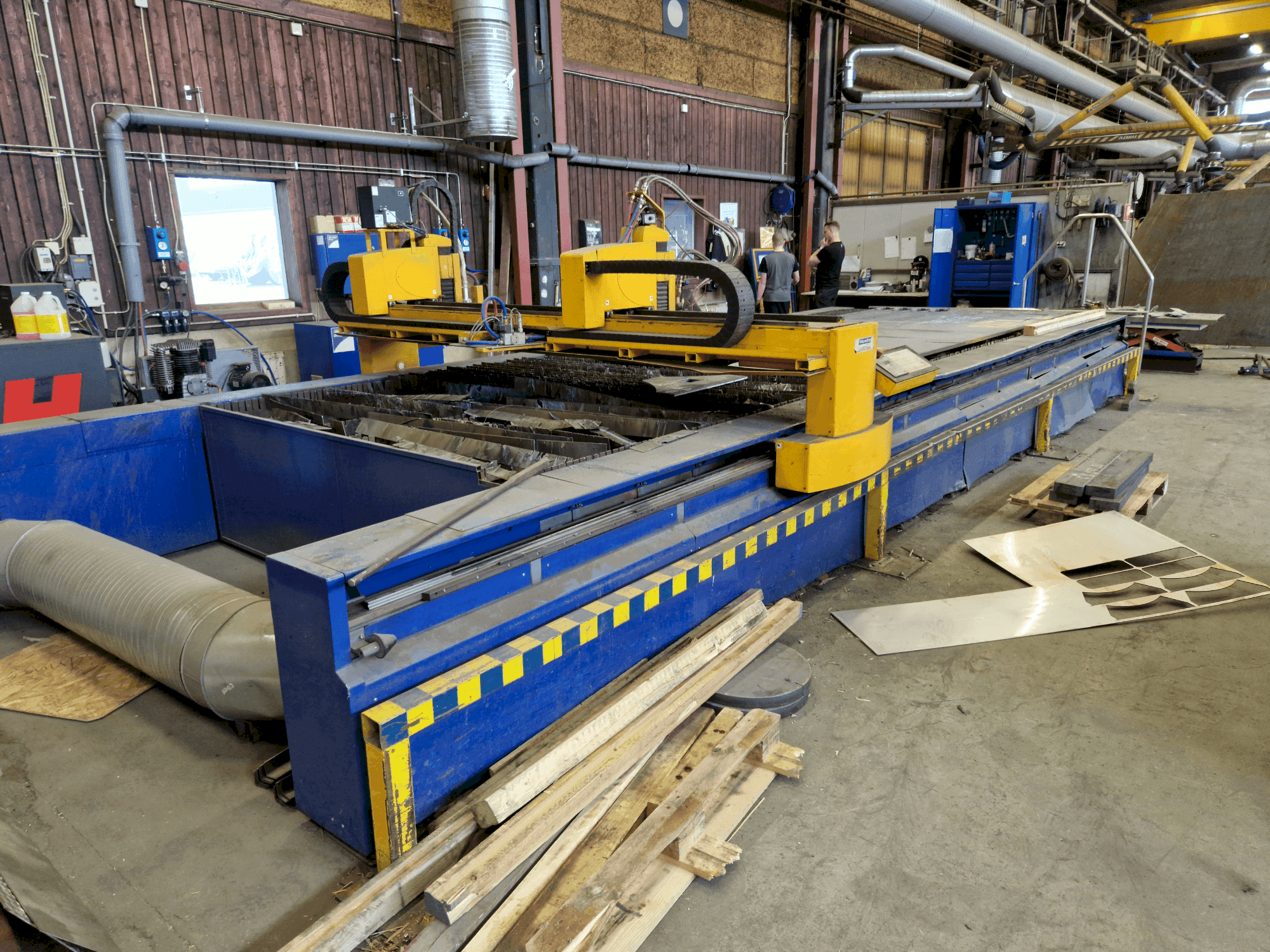

MicroStep - PLS 7501.25PGLT-CUT-MIC-2008-00001

• Portālu skaits: 1

• Z-asu skaits: 2

• Degļu skaits: 2

• Maksimālais griešanas biezums: 50 mm

• Darba ātrums: 50 mm: 0-100 mm/s

• Darba lauks - garenvirziena kustība: 7500 mm

• Darba lauks - šķērsvirziena kustība: 2500 mm

• Darba lauks - vertikālā kustība (plazma): 150 mm (vertikālais laukums): vertikālais laukums (vertikālais laukums): 150 mm

• Darba lauks - vertikālā kustība (gāze): 1: 200 mm - vertikālais laukums (gāzes plūsma): 200 mm

• Darba lauks - vertikālā kustība (gāzes rotators):: 1: 200 mm.

• Urbšanas galva BEM 12 vertikālā kustība: 80 mm

• Maksimālais darba zonas platums: 4000 mm

• Maksimālais darba zonas garums: 35 000 mm

• Maksimālā novirze garenvirzienā: 0,5 mm / 3000 mm

• Maksimālā novirze šķērsvirzienā: 3000 mm: 0,5 mm / 2500 mm

• Elektriskais pārklājums (mehāniskā daļa): IP 43 (MEHĀNISKĀ (MEHĀNISKĀ) DAĻA)

• Piedziņas (vadības tehnika):

  • Garenvirziena ass: 2 × DCM 6C 30/14 A1

  • Šķērsass: 2 × DCM 3B 35/06 A1

  • Vertikālā ass: 2 × DCM 2C 30/03 B1

• Pārnesumu pārnesumi: DCM DCM DCM DCM DCM DCM DCM DCM DCM DCM

  • Garenvirziena ass (siksna): i = 14,81483886 mm/apg.

  • Šķērsass (josta): i = 13,33335498 mm/apgriezienu

  • Vertikālā ass (siksna + skrūve): i = 2 mm/apg.

• Apkārtējā temperatūra: 5-40 °C

• Maksimālais relatīvais gaisa mitrums: 90 % pie 20 °C

• Atmosfēras spiediens: 84-107 kPa

• Putekļainība: 200 mg/m³

• Vides tips: Kopējais (STN 330300, izņēmuma darba temperatūra N32)

Papildu aprīkojums

• Plazmas avots: 1 × HPR 260 AGC (58 mm)

• Gāzes deglis: 1 × acetilēns (Bir), ieskaitot gāzes rotatoru.

• Urbšanas galva: BEM 12
