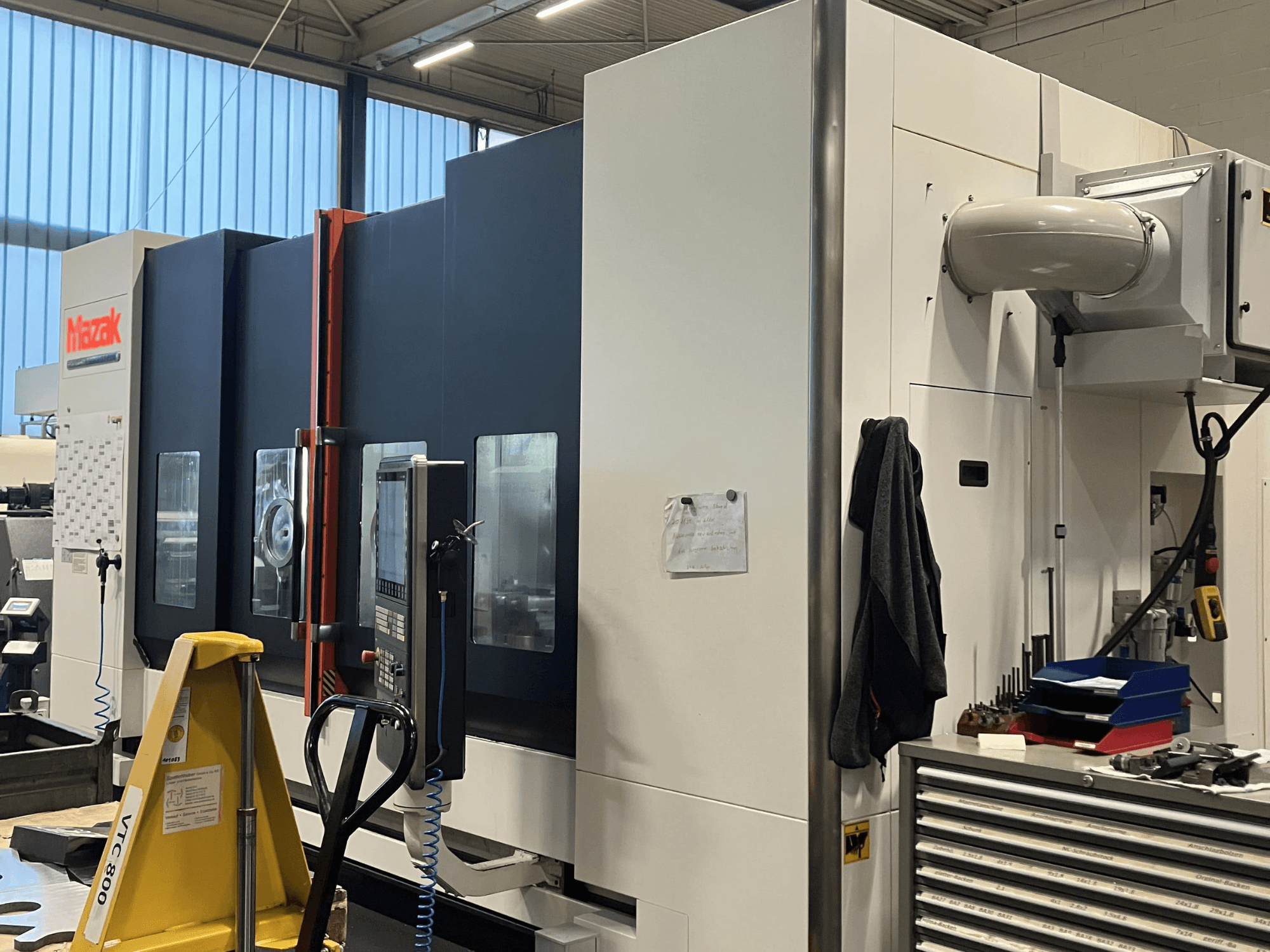

Mazak - VTC 800/30 SRDE-MIL-MAZ-2016-00002

• Ceļojumi

  • Galda izmērs: 3500 x 820 mm

  • B ass: +110 grādi

  • Min. attālums no vārpstas priekšgala līdz galda virsmai: 140 mm: 140 mm

  • Maksimālais attālums starp vārpstas priekšgalu un galda virsmu: 140 mm: 860 mm: 860 mm

• Darba vārpsta

  • instrumentu turētājs HSK63

  • ietilpība: 155 instrumenti ar HSK63 stiprinājumiem.

  • Padeves ātrums

  • Ātrā kustības ātrums X/Y/Z: 50 m/min.

• Darba galds

  • T-veida slota platums: 18 mm

  • T-ligzdu skaits: 7

  • Attālums starp T-veida ligzdām: T-veida ligzdu skaits: 7: 100 mm: 100 mm

  • Galda augstums no grīdas: 870 mm

• Instrumentu mainītājs

  • Instrumentu pozīcijas: 30 (standarta) / 48 (pēc izvēles)

  • Instrumentu izvēle: īsākais ceļš

  • Instrumentu kāts: 40° konusveida konuss

  • Ar aizņemtām blakus pozīcijām: 80 mm

  • Ar blakus esošajām pozīcijām brīvas: 80 mm: 130 mm ar blakusesošajām vietām: 130 mm ar blakusesošajām vietām: 130 mm

  • Visu magazīnas instrumentu kopējais svars: 150 kgf

  • Laiks no mikroshēmas līdz mikroshēmai: 4.7 s

• Komunālie pakalpojumi

  • Pieslēguma spriegums: 380/400/415 V +10%.

  • Pieslēguma frekvence: 50/60 +1 Hz

  • Gaisa spiediens: 5-9 bāri

  • Gaisa plūsmas ātrums: 260 l/min

  • Tvertnes tilpums: 500 l

• Mašīnas statuss / lietošana

  • Vārpstas stundas: 12 000

Papildu aprīkojums

• AirFresh FMN V12 nosūces sistēma (uzstādīta abās pusēs un savienota ar durvju sensoru)

• Montāžas kronšteins rotācijas galda vertikālai darbībai

• 2x Renishaw TS27R integrētās instrumentu iepriekšējas iestatīšanas ierīces

• Licences iespējas: ShopMill Sinumerik 5asu frēzēšana 5asu apstrādes pakete

• Rezerves daļas:

  • Y ass motors instrumentu magazīnam

  • Lineāro asu pārnesumkārbas motors

  • Rotācijas ass pārnesuma motors

  • Pagrieziena bloka cilindrs
