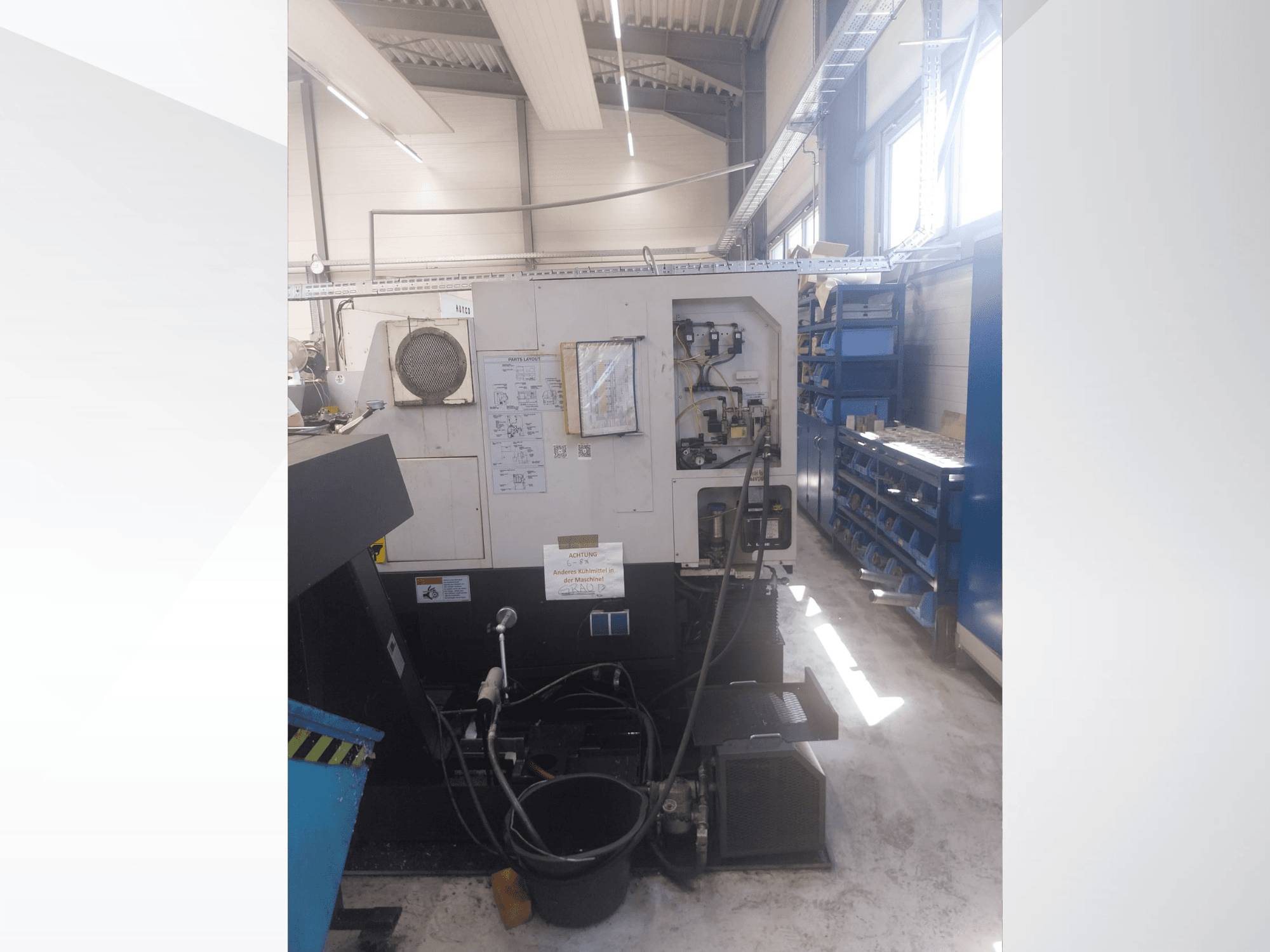

Šis 4-asu Mazak QUICK TURN NEXUS 200 MS tika ražots 2004. gadā. Tā maksimālais virpošanas diametrs ir 380 mm, bet maksimālais pagrieziena diametrs — 675 mm. Mašīna ir aprīkota ar jaudīgu galveno vārpstu, kas sasniedz ātrumu līdz 5000 apgr./min., un izturīgu instrumentu revolvergalvu ar 12 pozīcijām. Ja jūs meklējat augstas kvalitātes virpošanas iespējas, apsveriet iespēju iegādāties mūsu piedāvāto Mazak QUICK TURN NEXUS 200 MS mašīnu. Sazinieties ar mums, lai uzzinātu vairāk.
Pārskats
- zīmols: Mazak
- gads: 2004
- MODELIS: QUICK TURN NEXUS 200 MS
- pielietojuma veids: Tekinimas
- Atrašanās vieta: Vācija
- iekārtas veids: Horizontālās virpošanas mašīnas
- vadības bloka zīmols: MAZATROL
Tehniskā informācija - Mazak QUICK TURN NEXUS 200 MS
Vadības bloks
- Vadības marka: MAZATROL
- Vadības modelis: 640T Nexus
Izmēri
- Mašīnas augstums: 1840 mm
- Mašīnas garums: 2353 mm
- Mašīnas svars: 5000 kg
- Mašīnas platums: 1780 mm
Kustība
- Asu skaits: 4
- X ass pārvietošanās: 230 mm
- Z ass pārvietošanās: 575 mm
Tehniskās specifikācijas
- Pretvārpsta: Jā
- Piedziņas instrumenti: Jā
- Vārpstas jauda: 22 kW
- Vārpstas ātrums: 5000 RPM
Papildus informācija
- Darba zona:
- Maks. pagrieziena diametrs: 675 mm
- Maks. pagrieziena diametrs pāri šķērsvirziena slīdnim: 276 mm
- Maks. virpošanas diametrs: 380 mm
- Maks. apstrādājamā stieņa diametrs: 65 mm
- Galvenais vārpstas motors:
- Galvenā piedziņas jauda (30 minūšu nominālā jauda / 100 % nepārtraukta darbība): 26 kW / 22 kW (integrēts vārpstas motors)
- Maks. griezes moments: 350 Nm
- Vārpstas uzgalis: A2-6"
- Vārpstas caurums: 76 mm
- Patveres diametrs: 210 mm
- Otrais vārpstas (papildu vārpsta):
- Dzinēja jauda (30 minūšu nominālā jauda / 100 % nepārtraukta darbība): 10 kW / 7,5 kW
- Maks. griezes moments: 75 Nm
- Ātruma diapazons: 35–6000 apgr./min
- Indeksēšana: 0,001°
- Patsvara diametrs: 169 mm
- Instrumentu revolveris:
- Instrumentu pozīcijas: 12
- Instrumentu stiprinājuma tips: VDI tipa
- Virpošanas instrumenta kāta augstums: 25x25x150 mm
- U-veida urbja diametrs: 20 mm
- Urbšanas stieņa kāta diametrs: 40 mm
- Indeksēšanas laiks: apm. 0,2 s (1 solis)
- Pievadītie instrumenti (aktīvie instrumenti):
- Pievada jauda (10 minūšu nominālā jauda): 5,5 kW
- Ātruma diapazons: 25–4500 apgr./min
- Maks. griezes moments: 35 Nm
- Pārvietošanās diapazoni un ātrumi:
- X ass pārvietojums: 230 mm
- Z ass pārvietojums: 575 mm
- Ātrgaitas pārvietošanās ātrums X-asī: 30 m/min
- Ātrgaitas pārvietošanās ātrums Z-asī: 33 m/min
- Instrumentu iestatīšana / uzraudzība:
- Automātiska instrumenta lūzuma atpazīšana
- Automātiskā instrumenta nodiluma kompensācijas regulēšanas diapazons: 9 999 mm
- Instrumenta priekšuzstādītājs: Tool Eye
- Dzesēšanas šķidrums un pneimatika:
- Dzesēšanas šķidruma tvertnes tilpums: 160 l
- Pneimatiskais spiediens: 5 bar, 100 l/min
- Stenda izmēri un svars:
- Pieslēgtā jauda: 46,2 kVA
- Darba spriegums: 400 V / 50 Hz
- Nepieciešamā platība: 1 740 x 1 780 mm (pamatnes izvietojuma platība)
- Transportēšanas izmēri (QTN 200 M – U 500): 2 353 mm (garums) x 1 780 mm (platums) x 1 840 mm (augstums)
- Iekārtas svars: apm. 4 900 kg – 5 100 kg
iekļauts: LNS QUICK LOAD SERVO 3 (2004)
- Tips: Automātiskais īso stieņu iekraušanas mehānisms
- Stieņu diametra diapazons: no 6 mm līdz 120 mm
- Stieņu garuma diapazons: no 100 mm līdz 1 600 mm
*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
