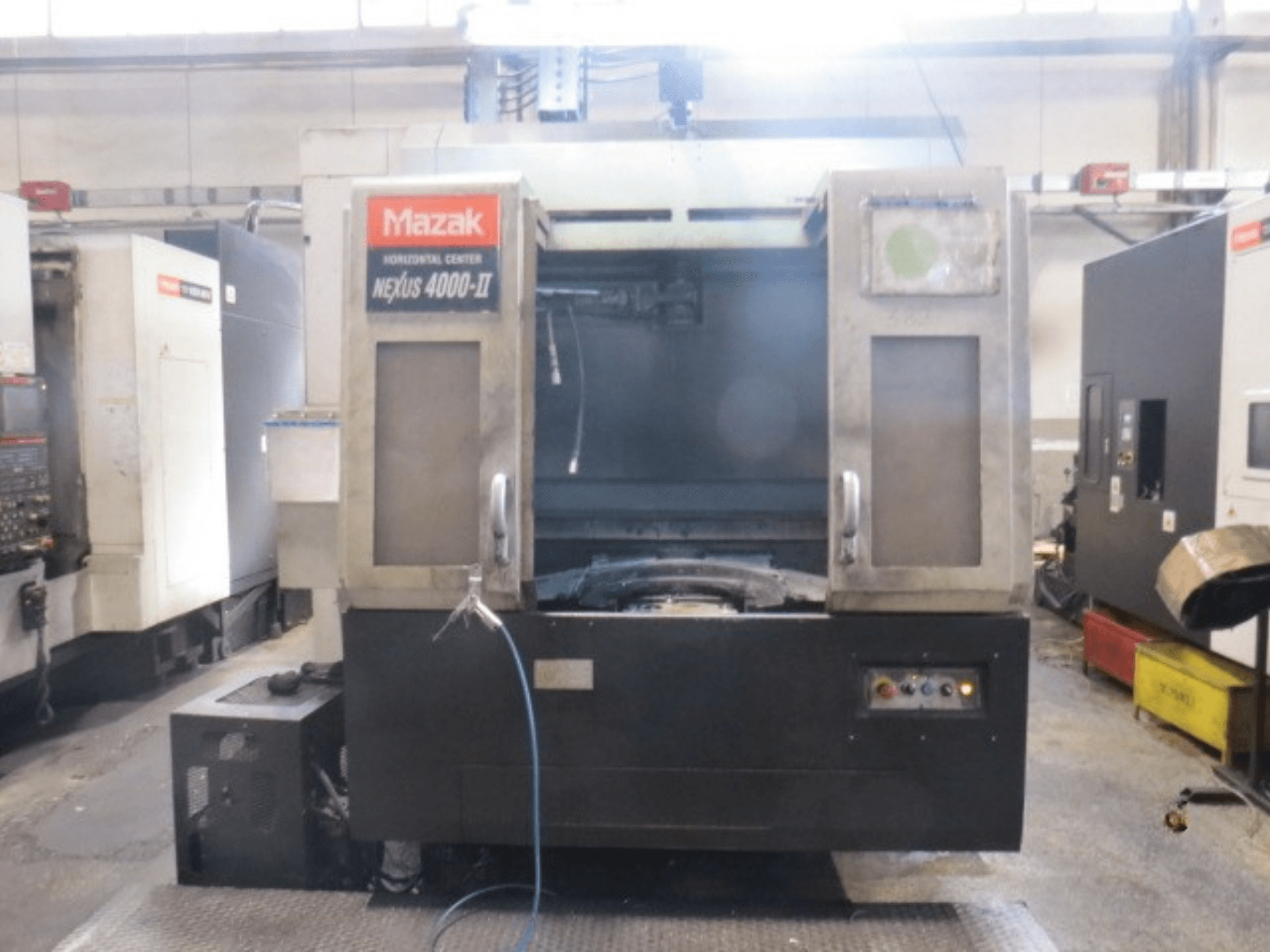

Mazak - NEXUS 4000 II TR-MIL-MAZ-2011-00001

• Pārvietošanās

  • Ātrgaitas pārvietošanās (X/Y/Z): 60 000 mm/min

  • Maks. griešanas padeve: 60 000 mm/min

• Darbgabala izmēri

  • Maks. detaļas diametrs: Ø630 mm

  • Maks. detaļas augstums: 900 mm

  • Maks. detaļas svars: 400 kg

• Palete / galds

  • Paletes izmērs: 400 × 400 mm

  • Standarta paliktņu mainītājs: 2 paliktņi

  • Paliktņu maiņas laiks: 6 sek.

  • Standarta B-ass indeksēšana: 1° × 360 pozīcijas

  • B-ass indeksēšanas laiks: 1,3 sek. / 90°

  • Papildus pieejamais NC pozicionēšanas galds: 0,001°

  • Papildus pieejamais NC rotācijas galds: 0,0001°

  • Paletes pozicionēšanas atkārtojamība: ≤4 µm

• Vārpsta (divas konfigurācijas)

  • 12 000 apgr./min. vārpsta ar augstu griezes momentu

    • 30 kW / 30 min; 22 kW nepārtraukta darbība

    • Maks. griezes moments: 300 Nm

  • 18 000 apgr./min. ātrgaitas vārpsta

    • 35 kW / 30 min; 26 kW nepārtraukta darbība

    • Maks. griezes moments: 168 Nm

  • Vārpstas apgriezienu diapazons: 35–12 000 apgr./min vai 35–18 000 apgr./min (atkarībā no versijas)

• ATC / Instrumentu magazīna

  • Standarta magazīna: 40 instrumenti

  • Papildaprīkojums: 60 / 80 / 120 / 160 instrumenti

  • Instrumentu turētājs: ISO BT40

  • Maks. instrumenta diametrs: Ø95 mm

  • Maks. instrumenta diametrs bez blakus esošajiem instrumentiem: Ø150 mm

  • Maks. instrumenta garums: 420 mm

  • Laiks no viena skaiduma līdz nākamajam: 2,7 s ar instrumentiem <6 kg; 3,2 s ar instrumentiem 6–12 kg

• Dzesēšanas šķidrums

  • Dzesēšanas šķidruma tvertne: 500 L

  • Standarta plūsmas dzesēšanas šķidrums

  • Vārpstas dzesēšanas vienība iekļauta standarta specifikācijā

• Skaidu aizvākšana

  • Standarta aprīkojums: spirālveida konveijeri abās galda pusēs

• Precizitāte

  • X/Y/Z divvirzienu pozicionēšanas precizitāte: 0,012 mm

  • X/Y/Z divvirzienu atkārtojamība: 0,008 mm

• Elektrība / gaisa padeve

  • Spriegums (atkarībā no galamērķa): 200 / 220 / 380 / 400 / 415 / 440 / 460 / 480 V

  • Frekvence: 50/60 Hz

  • Gaisa spiediens: 0,5–0,9 MPa

  • Standarta gaisa patēriņš: 200 L/min

Papildu aprīkojums

• Dzesēšanas šķidruma padeves caur vārpstu (CTS) opcijas: 0,8 MPa, 1,5 MPa, augstspiediena 6,9 MPa

• Skaidu apstrādes opcijas: sānu izvadīšanas skaidu konveijers, aizmugurējās izvadīšanas skaidu konveijers

• Filtrēšana: dažādas dzesēšanas šķidruma/skaidu filtrēšanas sistēmas
