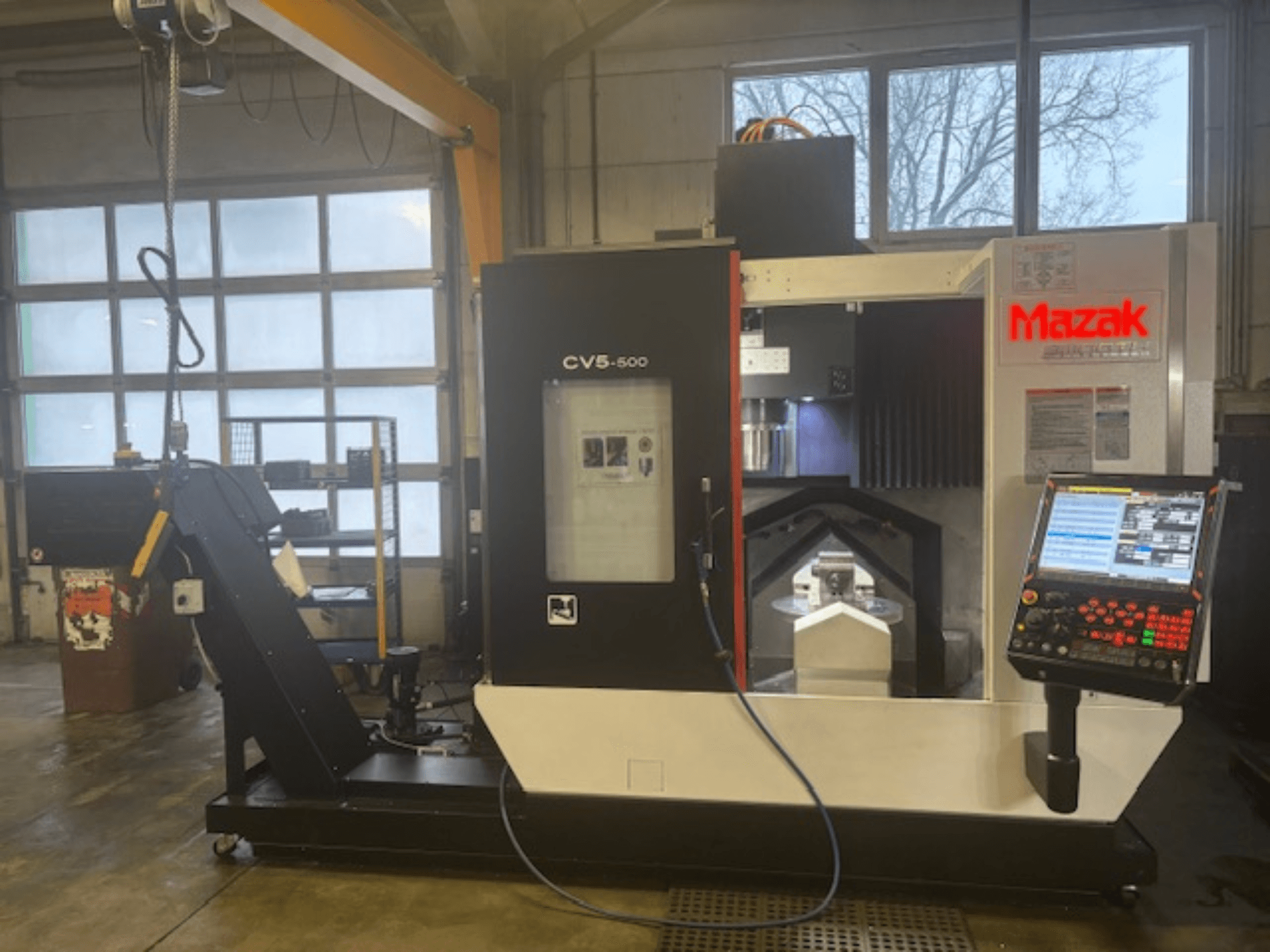

Mazak - CV5-500DE-MIL-MAZ-2023-00001

• Elektriskā slodze

  • Aprēķinātā jauda (40% slodze): 45,5 kVA

  • Pastāvīgā redzamā jauda: 43,4 kVA

  • Elektriskais pieslēgums: 3fāžu maiņstrāva 380/400/415/440/460/480 V ±10%; 50/60 Hz ±1 Hz

• Pneimatika

  • Spiediens: 5-9 bāri

  • Plūsmas ātrums: 26 l/min

  • Gaisa izpūšana caur vārpstu: 345 l/min

• Vārpsta

  • Vārpstas priekšgals: Stāvs konuss 40°

  • Zobratu pakāpieni: 2 pakāpes (elektriskā)

  • Nominālā jauda (maiņstrāvas invertora motors): 18,5 kW (10% slodze), 15,0 kW (25%), 11,0 kW (40% un nepārtraukti).

  • Maksimālais griezes moments: 119,4 Nm (10%), 95,5 Nm (25%), 70,0 Nm (40%); nepārtraukti 57,3 Nm.

• Asis, padeves, ātrgājēji

  • Vienlaicīgi darbināmo asu skaits: 1: 5

  • X/Y/Z ātrgaitas pārvietošanās: 36 m/min.

  • Ātrā slīpēšana B/C: 30 min-¹

  • Pievirzes ātrums X/Y/Z: 36 000 mm/min.

• Tabula

  • Diametrs: 500 mm

  • Caurumi ar vītnēm: 500 mm: M16 × 2

  • Atskaites urbums: Ø50 mm H6 (+0,016 / -0,000 mm)

• Apstrādājamo detaļu ietilpība

  • Maksimālais diametrs: 500 mm

  • Maksimālais augstums: 320 mm

• Kustības / darba zona

  • B ass pagrieziens/indeksēšana: 220° (±110°), 0,0001°

  • C ass pagrieziens: 360°

  • Attālums starp vārpstas priekšgalu un galda virsmu (horizontāli): 50-520 mm

  • Attālums starp vārpstas priekšgalu un galda centru (vertikāli): 50-520 mm: 95-565 mm

• Automātiskais instrumentu mainītājs

  • Instrumentu pozīcijas: 30 (pēc izvēles: 48)

  • Izvēle: Izvēle: nejaušs, īsākais ceļš

  • Instrumentu turētājs: MAS BT 40 vai SK 40

  • Izvelkamais bultskrūve: Yamagaxi ANSI tips

  • Instrumenta maksimālais diametrs: 80 mm (blakus aizņemts) / 125 mm (blakus brīvs)

  • Maksimālais instrumenta garums: 300 mm

  • Instrumentu maiņas laiks (no vienas mikroshēmas līdz otrai): 4.60 s

• Tvertnes ietilpība

  • Vadotņu/skrūvju smērviela: 1.80 l

  • Hidrauliskā eļļa: 5,0 l

  • Vārpstas dzesēšanas šķidrums: 26.0 l

  • Papildaprīkojums: 18,000 min-¹ vārpstas dzesēšanas šķidrums (eļļas tvertne): 60 l

  • Kopējais tvertnes tilpums: 320,0 l

Papildu aprīkojums

• Uzraudzības/sensoru pakete

  • Analogās ieejas: 4 × 0-10 V

  • Digitālās ieejas: 8

  • ACC-SENSOR.1AXIS.10M: 1 ass akselerometrs ar 10 m kabeli

  • Aktīvās jaudas sensors (izmēri: 8105 × H85 mm)

  • Toolscope IP DIN sliedei Rev.4

  • Rūpnieciskā datora funkcionalitāte vadības skapī

  • Saziņa un vadība, izmantojot HMI

  • PM: Instrumentu un procesa uzraudzība

  • Instrumentu bojājumu noteikšana

  • Pašmācīšanās nolietojuma robeža

  • Fiksētas un dinamiskas pielaides robežas

  • Procesa veiktspējas uzraudzības stratēģija

  • Sadursmju uzraudzība ar visiem Goliog

  • DIN sliedes montāža vadības skapī

  • Izmēri: 812 × H90 × D62 mm

  • Dokumentācija, ieskaitot Toolscope

• Šķeldas transportieris (norādītais izmērs: mašīnas platums 3365 mm, ieskaitot šķeldas transportieri)
