KERN - KER60120-KT500 OPFAT-CUT-KER-2022-00001

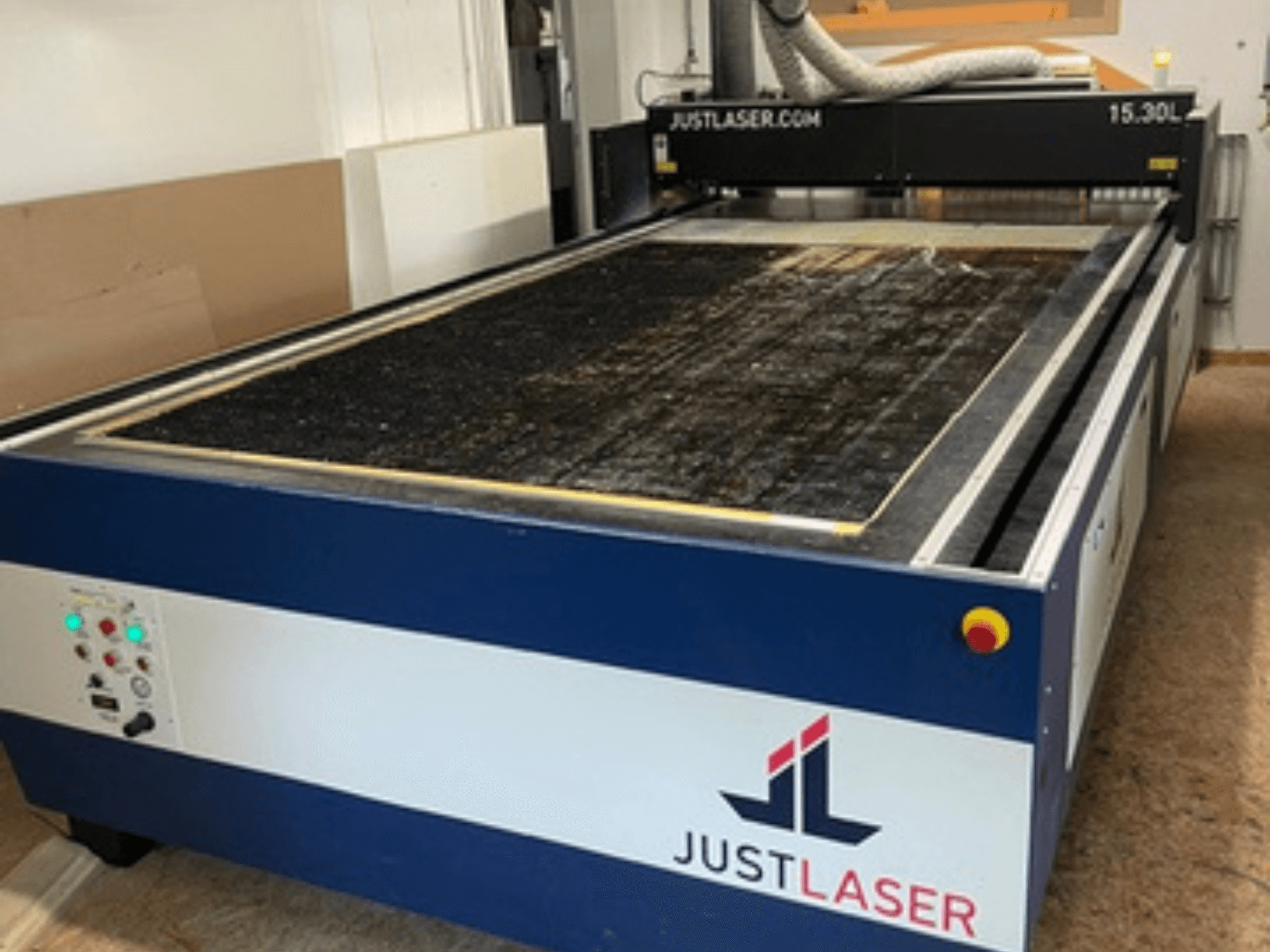

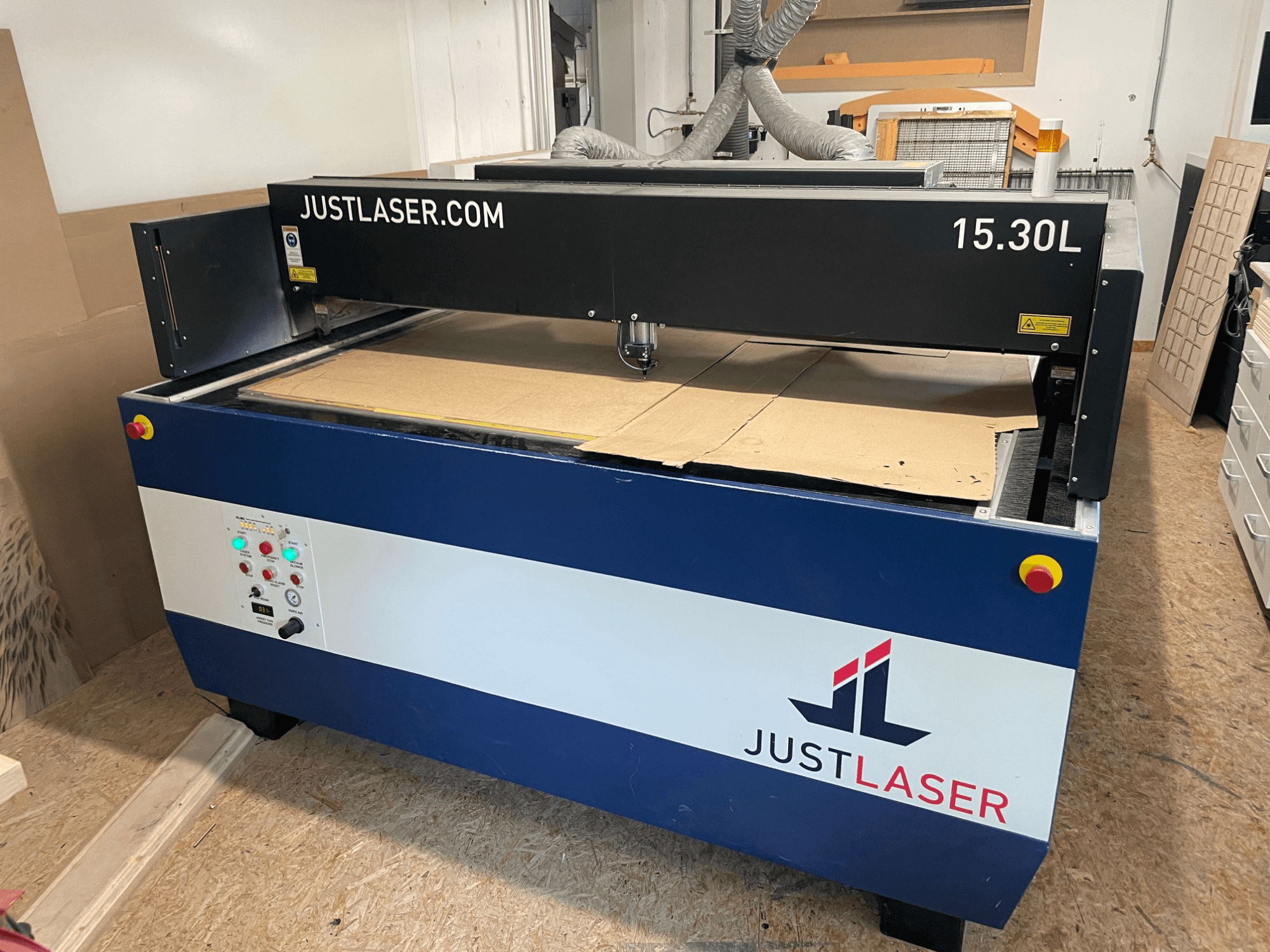

Iekārta - JustLaser 15.30L-C500-MC

• Mašīnas tips: Lāzera griešanas un gravēšanas sistēma CO₂

• Konfigurācija: Atvērtā plakanā portālceltnes lāzera sistēma

• Maksimālais apstrādājamās detaļas augstums: 50 mm

• Maksimālais gravēšanas ātrums: 3,8 m/s

• Maksimālais gravēšanas ātrums (metāla griešanas opcija): 3,2 m/s

• Maksimālais gravēšanas ātrums (Z12 opcija): 1,5 m/s

• Maksimālais griešanas ātrums: 0,5 m/s

• Dzinēji: Bezsuku līdzstrāvas servomotori

• Enkodera sistēma: Inkrementālā mērīšanas sistēma

• Optika: Gaisa attīrīts teleskops, lēcas un spoguļi

• Standarta objektīvs: 2,5"

• Papildu objektīvs: 5,0"

• Programmatūra: KCAM lāzera programmatūra

• Interface: G-kods, HPGL, AD-Logic sistēma.

• Vadības panelis: KLCM vadības panelis

• Operatora vadības ierīces: Tastatūra: taustiņu slēdzis, avārijas apstāšanās, pele, tastatūra, monitors un dators iekļauts komplektā

• Elektroapgāde: 3 × 400 V (3L + N + PE), 50/60 Hz

• Galda izplūdes vajadzība: 3000 m³/h

• Asu izplūdes nepieciešamība: 1,5 m³/h: 1500 m³/h

• Maksimālais gaisa spiediens: 10 bar

• Maksimālais ieplūdes spiediens: 12 bāri

• Maksimālais gaisa caurplūdums: 240 l/min

• Savienojuma izmērs: 6 mm

• Trokšņa līmenis: 55 dB

• Sertifikācija: Gaisa mitruma līmenis: 0,5 mm, 0,5 mm, 0,5 mm: CE

• Darbības temperatūra: CE: CE: +15 °C līdz +25 °C

• Mitrums: 40-70 % bez kondensācijas

• Vides apstākļi: Bez putekļiem:

• Aktīvās lāzera aizsardzības vairogs

• Spiediena sensori

• Gaismas aizkars

• Bloķēšanas drošības sistēma

• Iekļauta metāla griešanas opcija

• Kapacitatīvais augstuma sekotājs

• Metāla griešanas galds

• Vara sprausla

• 2,5" lēcu komplekts

• k-vision drukāšanas un griešanas kameras sistēma

• JustAIR augstas veiktspējas turbīnas (2 × 1500 m³/h)

Lāzera avots - Kern Laser Systems

• Modelis: KER50120-4K500 OPP

• Lāzera tips: Lāzera tips: CO₂ lāzers ar hermētisku noslēgumu.

• Lāzera jauda: 500 W (0,5 kW)

• Lāzera viļņa garums: 10,6 µm

• Barošanas spriegums: 380-415 VAC

• Fāze: Fāze: 3 fāzes (4 vadi + zeme)

• Frekvence: 50/60 Hz

• Maksimālais drošinātāja izmērs: 40 A

• Pilnas slodzes strāva: 32,3 A

• Atvienošanas nominālais lielums: 40 A

• Īsslēguma strāvas nominālais lielums: 5000 A

• Pārtraukšanas jauda: 35000 A

• Lielākā strāvas stipruma slodze: 16 A

• Lāzera klase: klase: 4. klase

• Ražošanas valsts: Latvija: ASV

Dzesētājs - SMC HRS090-AF-40

• Dzesēšanas tips: Dzesēšanas veids - ūdens dzesēšana

• Dzesēšanas jauda: 5 kW

• Dzesēšanas šķidrums: R410A

• Aukstumnesēja lādiņš: 1,5 kg

• Svars: 136 kg

• Barošanas avots: 3~ 380-415 V, 50/60 Hz
