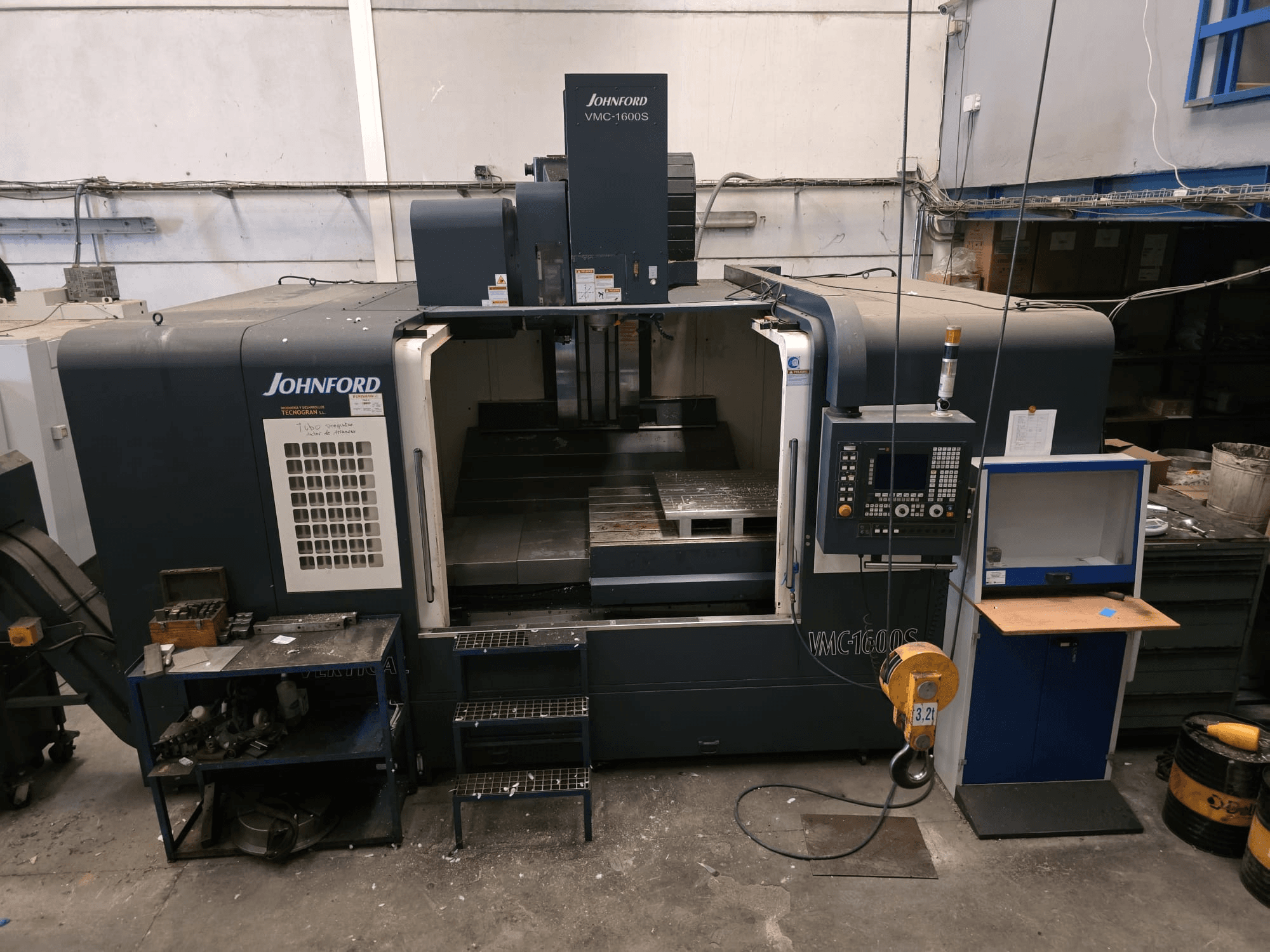

Johnford - VMC-1600SES-MIL-JOH-2014-00001

Galda darba virsma: 70,9" x 39,4" (1800 x 1000 mm)

Vārpstas priekšgals līdz galdam: 5,9"-37,4" (150-950 mm)

Vārpstas centrs līdz kolonnai: 45,3" (1150 mm)

Vārpstas konuss:

• VMC-1600S: BT-40 / CAT-40

• VMC-1600SHD: BT-50 / CAT-50

Vārpstas diametrs:

• VMC-1600S: 2,75" (70 mm)

• VMC-1600SHD: 3,9" (100 mm)

Vārpstas ātrums:

• VMC-1600S: Automātiskā Hi-Lo pārnesumkārba: 80-8000 apgr./min.

• VMC-1600SHD: automātiskā Hi-Lo pārnesumkārba 10-4500 apgr.

Vārpstas motors:

• VMC-1600S: 15/10 ZS (15/20 ZS pēc izvēles)

• VMC-1600SHD: 25/20 ZS

Ātrā slīpēšana (X/Y/Z): 18 / 18 / 12 m/min

Padeve (vārpsta): 1-12 000 mm/min

Instrumentu izvēle: Divvirzienu izlases veids, īsākais ceļš

Instrumentu skaits:

• VMC-1600S: 24; rokas tips 24/32 (pēc izvēles)

• VMC-1600SHD: bez rokas 20; rokas tips 24/32 (pēc izvēles)

Maksimālais instrumentu diametrs:

• VMC-1600S: 4" (100 mm).

• VMC-1600SHD: 9,8" (250 mm)

Maksimālais instrumenta garums:

• VMC-1600S: 12,5" (320 mm)

• VMC-1600SHD: 15,7" (400 mm)

Maksimālais instrumenta svars:

• VMC-1600S: 22 lbs (10 kg)

• VMC-1600SHD: 33 mārciņas (15 kg)

Grīdas platība: 177,2" x 209,8" (4500 x 5330 mm)

X/Y/Z lodskrūves diametrs: φ50 / φ63 / φ50

Griešanas jauda (S45C):

• Frēzēšana: 180 cm3 /min (S) / 320 cm3 /min (SHD).

• Urbšana: φ40 mm (S) / φ52 mm (SHD)

• Vītņurbšana: M30 x P3,5 (S) / M50 x P4,5 (SHD).
