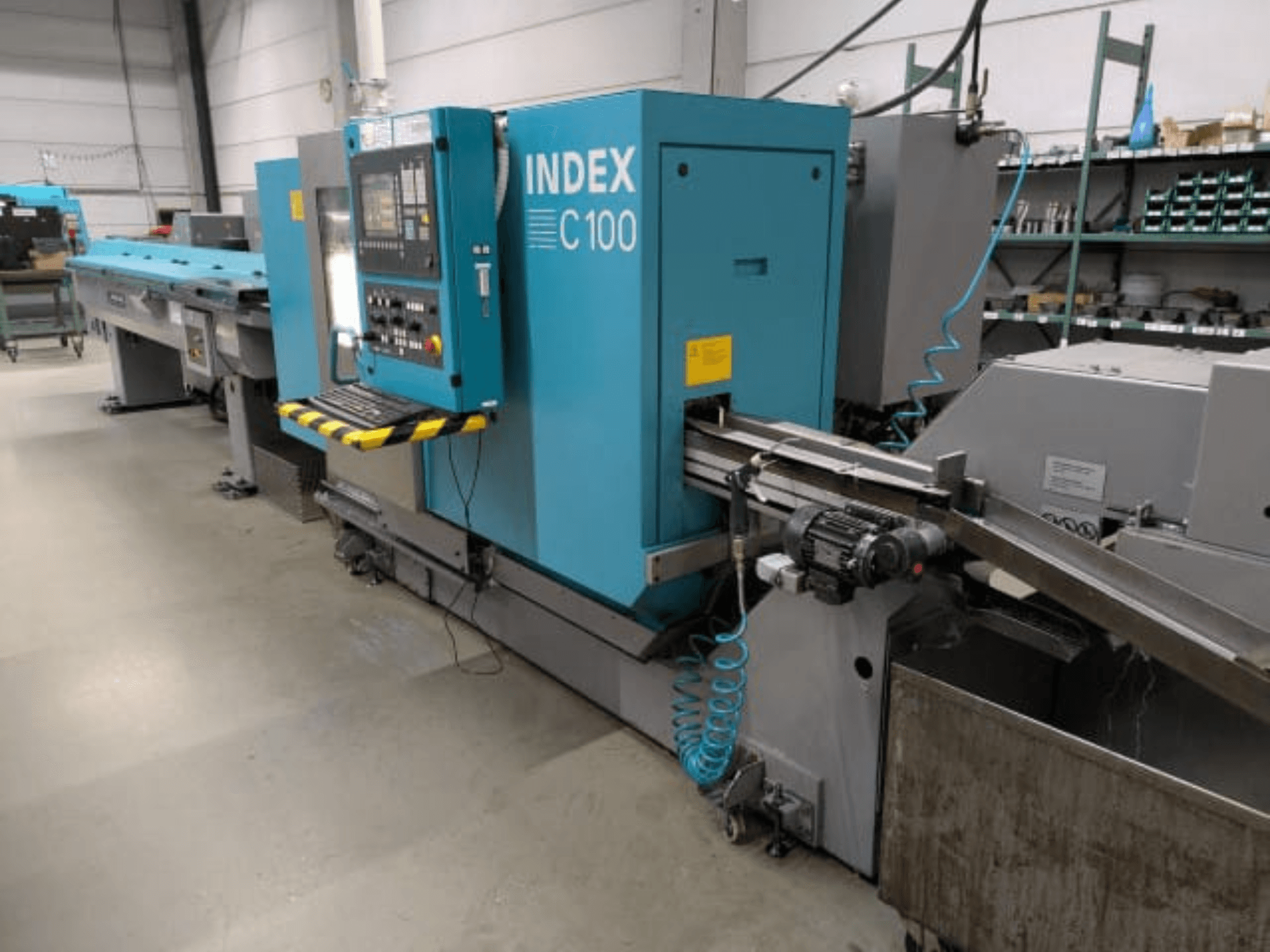

Index - C100DE-TUR-IND-2012-00002

- Mašīnas rāmis: Čuguna mašīnas rāmis ar vertikālu gultas konstrukciju

- Instrumentu nesēju vadotnes: Plākšņu vadotnes ar augstu stingrības un amortizācijas līmeni

- Asu piedziņas: Instrumentu nesējiem - dubultā šķērveida kinemātika; maiņstrāvas sinhronās piedziņas tehnoloģija.

- Galvaskares konstrukcija: Termiski simetriska konstrukcija

- Galvenā vārpsta (D42): (DIN 55026 un ISO 702), maksimālais stieņa diametrs 42 mm, maksimālais apgriezienu skaits 7000 apgr./min., priekšējā gultņa diametrs 75 mm.

- Galvenās vārpstas jauda: 22/29 kW (pie 100%/40% darba cikla)

- Galvenā vārpstas griezes moments: 50/65 Nm (pie 100%/40% maks.)

- Galvenā vārpstas iespīlēšanas cilindrs: Vītņcilindrs: dobais iespīlēšanas cilindrs D42/14 aptveres vai skavas iespīlēšanai, hidrauliska darbība, gājiens 12 mm, iespīlēšanas spiediens 8/80 bāru, maksimālā vilkme 34 kN, maksimālā vilkme 34 kN, maksimālā vilkme 34 kN.

- C ass piedziņa (galvenā un pretvārpsta): Kārtas vārpsta: dobās vārpstas motors, leņķa mērīšanas sistēma uz vārpstas, izšķirtspēja 0,00014 grādi, atkārtojamības novirze Psmax = 0,01 grāds.

- Galvenā vārpstas stiprinājuma bloks: Vienspiediena iespīlēšanas bloks, regulējams no 8 līdz 75 bāriem: viena spiediena iespīlēšanas ierīce, regulējams no 8 līdz 75 bāriem

- Pretvārpsta (D42): (DIN 55026 un ISO 702), maksimālais stieņa diametrs 42 mm, maksimālais apgriezienu skaits 7000 apgr./min., aptveres skavas diametrs 110 mm, priekšējā gultņa diametrs 75 mm.

- Pretvārpstas jauda: 16,5/19 kW (pie 100%/40% darba cikla).

- Pretvārpstas griezes moments: 32/43 Nm (pie 100%/40% maks.)

- Pretsvirpļa slaidi (Z ass): Maiņstrāvas motors un lodīšu skrūvju piedziņa, darba gājiens 500 mm, ātrā kustība 60 m/min, paātrinājums 10 m/s^2, padeves vilce 3000 N

- Pretvārpstas iespīlēšanas cilindrs: Cilindrs: dobais iespīlēšanas cilindrs D42/14, hidrauliska darbība, gājiens 12 mm, iespīlēšanas spiediens 8/80 bar, maksimālā vilkme 34 kN, maksimālā vilkme 34 kN.

- Pretvārpstas iespīlēšanas ierīce: Spriegotāja stiprinājuma ierīce: vienspiediena spiede, regulējama no 8 līdz 75 bāriem.

- Instrumentu nesējs 1: X ass gājiens 70 mm (ātrums 30 m/min, acc. 9 m/s^2, padeves spēks 3000 N); Z ass gājiens 250 mm (ātrums 60 m/min, acc. 9 m/s^2, padeves spēks 3000 N); Y ass gājiens 70 mm (ātrums 15 m/min, acc. 5 m/s^2, padeves spēks 3000 N). Turrelis 1 ar 10 stacijām, paralēls kāta stiprinājums D25x48 (DIN 69880), darbgaldi ar dzīvajiem instrumentiem visās stacijās (jauda 4,2 kW, griezes moments 11 Nm, maks. apgriezieni 8000 apgr.)

- Instrumentu nesējs 2: X-ass gājiens 70 mm (ātrums 30 m/min, acc. 9 m/s^2, padeves spēks 3000 N); Z-ass gājiens 400 mm (ātrums 60 m/min, acc. 9 m/s^2, padeves spēks 3000 N); Y-ass gājiens 70 mm (ātrums 15 m/min, acc. 5 m/s^2, padeves spēks 3000 N). Turrelis 2 ar 10 stacijām, paralēls kāta stiprinājums D25x48 (DIN 69880), darbgaldi ar dzīvajiem instrumentiem visās stacijās (jauda 4,2 kW, griezes moments 11 Nm, maks. apgriezieni 8000 apgr.)

- Instrumentu nesējs 3: X ass gājiens 125 mm (ātrums 30 m/min, acc. 10 m/s^2, padeves spēks 3000 N). Turrelis 3 ar 10 stacijām, paralēlo kātu stiprinājumi D25x48 (DIN 69880), darbgaldi ar dzīvajiem instrumentiem visās stacijās (jauda 4,2 kW, griezes moments 11 Nm, maks. apgriezienu skaits 8000 apgr./min).

- Vadības sistēma: INDEX C200-4D vadības sistēma (modulārā daudzprocesoru vadības sistēma, integrēta ar Simodrive 611 / Sinumerik 840D), CNC lietotāja atmiņa līdz 6 MB, Ethernet 10/100 Mbps.

- Vadības paneļa ekrāns: 26 cm TFT krāsu plakanais ekrāns, membrānveida tastatūra ar XYZ izkārtojumu, noklusējuma displeja valoda holandiešu.

- Mašīnas barošanas avots: 400 V, 50 Hz, 49 kVA pievienotā jauda, 70 A nominālā strāva, 100 A maksimālais rezerves drošinātājs.

- Dzesēšanas sistēma: Centrālais ūdens interfeiss vārpstām un vadības skapim, 8 kW nominālā neto dzesēšanas jauda (50 Hz/400 V).

- Iekārtas apvalks: INDEX standarta tirkīzais RAL 5018 priekšējam bīdāmajam pārsegam (nerūsējošais strukturālais tērauds), putekļu pelēks RAL 7037 sadales/šķidruma skapjiem un skaidu konveijeram.

- Uzgriežņu turētājs (galvenā vārpsta): (SK42BZI/900 442...).

- Pretvērpstas iespīlēšana: Ortlieb Power Chuck KSFI 40-054 ar gala apstādināšanas ierīci, ieskaitot dzesēšanas šķidruma padevi.

- Apstrādājamo detaļu apstrāde: Maksimālais apstrādājamās detaļas diametrs 8-42 mm, maksimālais svars 2 kg, maksimālais atlieku garums 150 mm.

- Gatavo detaļu konveijers: Standarta versijas konveijers, kas izkrauj labajā pusē.

- Šķeldas novadīšana: Izkraušanas augstums 840 mm, ar atsevišķu dzesēšanas šķidruma tvertni un pastiprinātu pacelšanas sūkni (100 l/min).

- Dzesēšanas sistēma: Gatavs emulsijai, zemspiediena sūknis (8 bāri / 80 l/min), vidēja spiediena sūknis (20 bāri / 30 l/min), pamatsistēmas 600 l tvertne ar Profibus saskarni, dzesēšanas šķidruma mikrofiltru sistēma (kompakts KF150 tipa lentveida filtrs, caurlaides spēja 150 l/min emulsijas / 120 l/min eļļas).

- Filtrs Web: PN 100 / 100-540 tips, aiztures izmērs 50 µm - 60 µm, platums 540 mm, garums 50 metri.

- Instrumentu nesējvārsti: Augstspiediena dzesēšanas šķidruma vārsti līdz 80 bāriem instrumentu nesējiem 1, 2, 3

- Ekstrakcijas sagatavošana: Vakuuma šķidruma miglas ekstrakcijas/filtra pieslēgumam, 200 mm cauruļvada diametrs, veiktspēja aptuveni 600 m3/h.

- Papildu funkcijas: Pārraides/tracila funkcija priekšējai/apkārtējai frēzēšanai uz C200-4D, MBL 42-65 stiprinājumi vadības ierīcei 840D.

- Stieņu ielādes žurnāls: INDEX MBL 42/3700 stieņu ielādes žurnāls, vārpstas augstums 1010 mm, stieņu uzglabāšanas laukums 390 mm platumā, stieņu diametrs 10-42 mm, maksimālais stieņu garums 3644 mm, ietver atvāžamu stieņu balstu ar metrisku skalu, stieņu stumšanas stieni 20D (garums 1400 mm) un apstrādātas vadotnes 22-42 mm.
